Trong bơm ly tâm trục đứng ISG100-125A và IRG100-125A, hai bộ phận quan trọng nhất quyết định đến hiệu suất thủy lực chính là cánh bơm (Impeller) và buồng bơm (Pump Casing/Volute Casing). Việc hiểu rõ cấu tạo của chúng giúp thấy được lý do vì sao dòng bơm inline này có khả năng vận hành ổn định, lưu lượng lớn và độ bền cao.
Vật liệu chế tạo:
Thông thường làm bằng gang cầu hoặc gang hợp kim có độ bền cao.
Trong các môi trường có tính ăn mòn hoặc yêu cầu vệ sinh (nước sạch, HVAC, công nghiệp thực phẩm), cánh bơm có thể được chế tạo từ inox 304/316.
Kiểu dáng:
Cánh bơm dạng cánh kín (enclosed impeller) với hai tấm nắp bao quanh cánh dẫn, giúp nâng cao hiệu suất và hạn chế tổn thất thủy lực.
Cánh được cân bằng động chính xác, đảm bảo quay trơn tru, giảm rung và tiếng ồn.
Nguyên lý hoạt động:
Khi động cơ quay, cánh bơm truyền lực ly tâm cho chất lỏng.
Nước đi từ tâm cánh ra mép ngoài với tốc độ cao, sau đó chuyển thành áp suất để đẩy chất lỏng ra đường ống xả.
Vật liệu chế tạo:
Làm từ gang xám hoặc gang cầu đúc nguyên khối, có khả năng chịu áp lực và chống rung.
Bên ngoài phủ lớp sơn epoxy hoặc sơn tĩnh điện để chống oxy hóa và ăn mòn.
Thiết kế buồng xoắn ốc (volute casing):
Bao quanh cánh bơm, có nhiệm vụ thu dòng nước từ cánh bơm và dẫn ra cửa xả.
Kết cấu volute giúp chuyển đổi động năng thành áp năng, đảm bảo áp lực dòng chảy ổn định.
Kết nối đường ống:
Thiết kế mặt bích hút – xả nằm trên cùng một đường thẳng (inline), giúp lắp đặt trực tiếp trên hệ thống ống mà không cần thay đổi nhiều về kết cấu đường ống.
Tiêu chuẩn mặt bích PN16 hoặc PN25 tùy thuộc vào phiên bản bơm.
Cánh bơm quay tạo vận tốc cho chất lỏng.
Buồng bơm volute thu và chuyển hướng dòng chảy, biến động năng thành áp năng.
Sự phối hợp đồng bộ này tạo ra lưu lượng lớn, cột áp ổn định, hiệu suất thủy lực cao – là ưu điểm nổi bật của bơm inline ISG100-125A, IRG100-125A.
Cấu tạo cánh bơm bằng hợp kim bền bỉ kết hợp với buồng bơm volute dạng xoắn ốc chắc chắn đã mang lại hiệu suất vận hành vượt trội cho bơm inline ISG100-125A, IRG100-125A. Nhờ sự tối ưu trong thiết kế này, bơm có khả năng hoạt động liên tục, áp lực ổn định, ít rung động và tuổi thọ cao, đáp ứng tốt yêu cầu trong các hệ thống cấp nước sạch, HVAC, công nghiệp và PCCC.
Đối với bơm ly tâm như ISG100-125A, IRG100-125A, tốc độ quay của trục bơm có ảnh hưởng trực tiếp đến lưu lượng dòng chảy. Khi tốc độ quay tăng, cánh bơm truyền nhiều năng lượng hơn cho lưu chất, từ đó lưu lượng bơm tỷ lệ thuận với tốc độ quay (Q ~ n). Điều này cho thấy chỉ cần thay đổi nhỏ ở tốc độ động cơ, lưu lượng ra của bơm cũng thay đổi đáng kể.
Ngoài lưu lượng, tốc độ quay còn quyết định cột áp và công suất:
Cột áp (H) tỷ lệ với bình phương tốc độ quay (H ~ n²). Nếu tốc độ quay tăng gấp đôi, cột áp sẽ tăng gấp 4 lần.
Công suất tiêu thụ (P) tỷ lệ với lập phương tốc độ quay (P ~ n³). Nghĩa là nếu tốc độ tăng 20%, công suất tiêu thụ có thể tăng đến gần 73%.
Điều này chứng minh rằng việc thay đổi tốc độ quay không chỉ ảnh hưởng đến hiệu suất thủy lực mà còn quyết định chi phí năng lượng.
Ở tốc độ định mức, bơm inline ISG100-125A, IRG100-125A đạt hiệu suất cao nhất vì được tối ưu hóa thiết kế.
Khi tốc độ quá thấp, bơm khó đạt lưu lượng và cột áp mong muốn, dễ gây hiện tượng rung, cavitation.
Khi tốc độ vượt quá mức cho phép, lực ly tâm lớn có thể làm hỏng cánh bơm, tăng mài mòn ổ bi, phớt cơ khí và làm giảm tuổi thọ.
Hiện nay, nhiều hệ thống lắp đặt bơm ISG100-125A, IRG100-125A kết hợp với biến tần (VFD – Variable Frequency Drive) để điều chỉnh tốc độ quay. Lợi ích của giải pháp này:
Tiết kiệm năng lượng nhờ điều chỉnh bơm theo tải thực tế.
Duy trì hiệu suất tối ưu trong các điều kiện làm việc khác nhau.
Kéo dài tuổi thọ thiết bị nhờ giảm khởi động đột ngột và hạn chế rung động.
Để đảm bảo hiệu suất và tuổi thọ, tốc độ quay của bơm inline ISG100-125A, IRG100-125A thường được giới hạn ở mức định mức do nhà sản xuất khuyến cáo (thường 1450 vòng/phút hoặc 2900 vòng/phút tùy động cơ). Vượt quá giới hạn này có thể gây ra biến dạng cánh, hỏng phớt và ảnh hưởng đến toàn hệ thống.
Tốc độ quay có ảnh hưởng quyết định đến lưu lượng, cột áp, công suất tiêu thụ và hiệu suất tổng thể của bơm inline ISG100-125A, IRG100-125A. Việc duy trì tốc độ phù hợp, kết hợp với hệ thống điều khiển biến tần, sẽ giúp bơm vận hành hiệu quả, tiết kiệm năng lượng và bền bỉ trong thời gian dài.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100125a-cong-suat-75kw.html

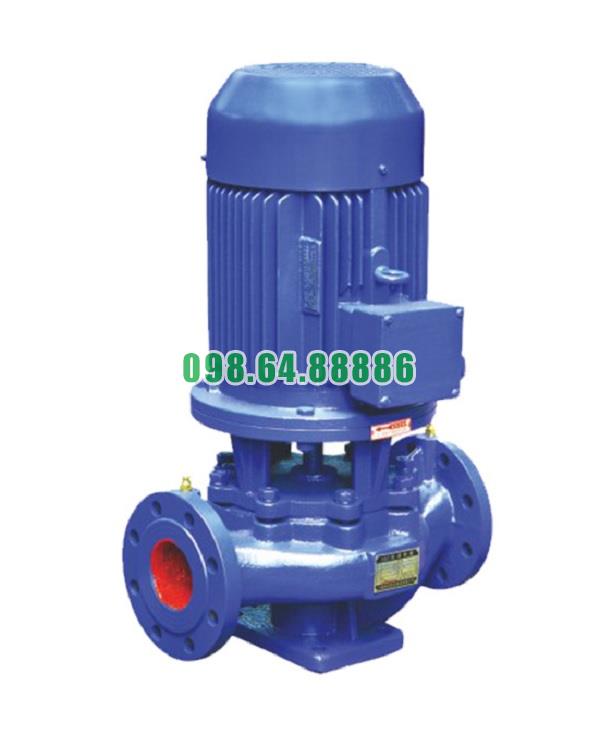

Máy bơm inline, bơm đồng trục đứng, bơm tăng áp trục đứng ISG100-125A, IRG100-125A 7.5kw, 89m3, 16m
