Trong bơm ly tâm trục đứng ISG80-350A, guồng bơm chính là bộ phận cánh bơm cùng với buồng xoắn ốc (volute casing), nơi diễn ra quá trình truyền năng lượng từ trục bơm sang chất lỏng. Đây được coi là “trái tim” của máy bơm vì toàn bộ quá trình hút – đẩy chất lỏng đều diễn ra bên trong guồng bơm.
Tạo lực ly tâm để hút và đẩy nước
Khi động cơ truyền lực làm trục và cánh bơm quay, guồng bơm tạo ra lực ly tâm đẩy chất lỏng từ tâm cánh ra mép ngoài.
Nhờ sự chênh lệch áp suất giữa cửa hút (áp suất thấp) và cửa xả (áp suất cao), guồng bơm duy trì quá trình hút – đẩy liên tục.
Chuyển đổi năng lượng
Guồng bơm biến năng lượng cơ học từ động cơ thành động năng và sau đó thành áp năng của chất lỏng.
Phần thân xoắn ốc của guồng bơm đóng vai trò quan trọng trong việc chuyển đổi vận tốc cao của nước thành áp suất ổn định.
Ổn định dòng chảy
Nhờ thiết kế cánh cong và khoang xoắn ốc, guồng bơm giúp dòng chất lỏng chảy đều, hạn chế xoáy ngược hoặc dao động áp lực.
Đây là yếu tố quan trọng giúp bơm ISG80-350A hoạt động êm, ít rung và giảm hao tổn năng lượng.
Đáp ứng cột áp cao
Với đường kính cánh lớn và kết cấu guồng bơm chắc chắn, ISG80-350A có thể tạo ra cột áp cao, phù hợp cho hệ thống cấp nước tòa nhà cao tầng, hệ thống PCCC và các ứng dụng công nghiệp cần áp suất mạnh.
Guồng bơm thiết kế tối ưu → hiệu suất thủy lực cao, tiết kiệm điện năng.
Guồng bơm cân bằng động tốt → giảm rung, tăng tuổi thọ vòng bi và phớt.
Vật liệu guồng bơm phù hợp → chịu mài mòn, chịu ăn mòn nhẹ, tăng độ bền trong môi trường công nghiệp.
Guồng bơm trong bơm ly tâm trục đứng ISG80-350A giữ vai trò trung tâm: tạo lực ly tâm, chuyển đổi năng lượng, ổn định dòng chảy và nâng cao cột áp. Đây chính là bộ phận quyết định đến hiệu suất, độ ổn định và tuổi thọ của toàn bộ bơm, khiến ISG80-350A trở thành lựa chọn đáng tin cậy trong các hệ thống cấp thoát nước và công nghiệp.
ISG80-350A sử dụng cánh bơm có biên dạng thủy lực tối ưu, góc vào–ra cánh được tính toán để giảm tổn thất xoáy và giảm va đập của dòng chảy tại mép cánh. Độ mở kênh dẫn trong bánh công tác được phân bố đều, giúp vận tốc chất lỏng tăng dần từ “mắt” cánh ra mép, hạn chế tách lớp và giảm rung thủy lực, nhờ đó dòng chảy mượt và ổn định hơn trong toàn dải vận hành.
Buồng xoắn ốc có tiết diện tăng dần theo quy luật lưu lượng, giúp chuyển đổi tối đa động năng thành áp năng tại cửa ra. Hình học bề mặt trong volute được hoàn thiện nhẵn và liên tục, làm giảm ma sát và xoáy cục bộ. Kết quả là cột áp thực đạt gần với thông số thiết kế, giảm tổn thất hệ thống.
Kết cấu trục đứng tạo đường đi chất lỏng từ dưới lên trên gần như thẳng trục, ít đổi hướng đột ngột. Điều này giúp hạn chế tổn thất cục bộ tại các đoạn chuyển hướng, giảm nhiễu loạn và đảm bảo áp lực duy trì ổn định trên tuyến ống thẳng đứng của tòa nhà hoặc trạm bơm.
Độ đồng tâm cao giữa trục, ổ đỡ và bánh công tác giúp khe hở thủy lực ở miệng hút–mép cánh và giữa cánh–volute được duy trì tối ưu. Khe hở đúng chuẩn làm giảm dòng rò nội bộ, tăng hiệu suất thể tích, đồng thời giảm khả năng va quệt gây rung và tổn thất.
Hình học “mắt” cánh và miệng hút được thiết kế để nâng cao NPSH(thực) của bơm so với NPSH(yêu cầu), nhờ đó giảm nguy cơ xâm thực. Dòng vào mượt hơn, áp suất tại vùng hút không hạ quá sâu, tránh hình thành bọt hơi gây mòn cánh và sụt hiệu suất.
Khớp nối đàn hồi giữa động cơ và trục bơm hấp thụ sai lệch nhỏ và dao động xoắn, giảm rung truyền vào buồng bơm. Dòng chảy vì thế ổn định hơn, đặc biệt ở điểm làm việc biến thiên khi dùng kèm biến tần.
Khi kết hợp biến tần, tốc độ quay được điều chỉnh để điểm vận hành Q–H của ISG80-350A bám sát đường đặc tính tối ưu của hệ thống. Việc điều khiển theo tín hiệu áp suất/lưu lượng giúp hạn chế dải làm việc ngoài vùng hiệu suất cao, giảm xoáy và tổn thất ở chế độ non tải hoặc quá tải.
Các bề mặt tiếp xúc dòng chảy (volute, bánh công tác) được gia công nhẵn, sử dụng vật liệu chống ăn mòn phù hợp môi trường nước sạch hoặc nước tuần hoàn. Ma sát thành ống và bề mặt trong vỏ bơm giảm, giúp duy trì lưu lượng thiết kế với công suất thấp hơn.
Giữ thẳng trục hút–xả, hạn chế co–nối đột ngột; bố trí đoạn ống thẳng đủ dài trước cửa hút; dùng lọc rác và loại bỏ bọt khí tại điểm cao; cân chỉnh đồng trục và mồi bơm đầy đủ trước khi khởi động. Những điều kiện biên tốt giúp phát huy trọn vẹn tối ưu thủy lực của ISG80-350A.
Nhờ biên dạng cánh bơm tối ưu, volute chuyển đổi năng lượng hiệu quả, dòng chảy thẳng trục, độ đồng tâm cao và khả năng phối hợp biến tần, bơm ly tâm trục đứng ISG80-350A đạt dòng chảy mượt, ổn định, tổn thất thấp và hiệu suất cao. Việc tuân thủ các lưu ý lắp đặt–vận hành giúp bảo toàn tối ưu này trong suốt vòng đời khai thác.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80350a-cot-ap-day-cao-142m.html

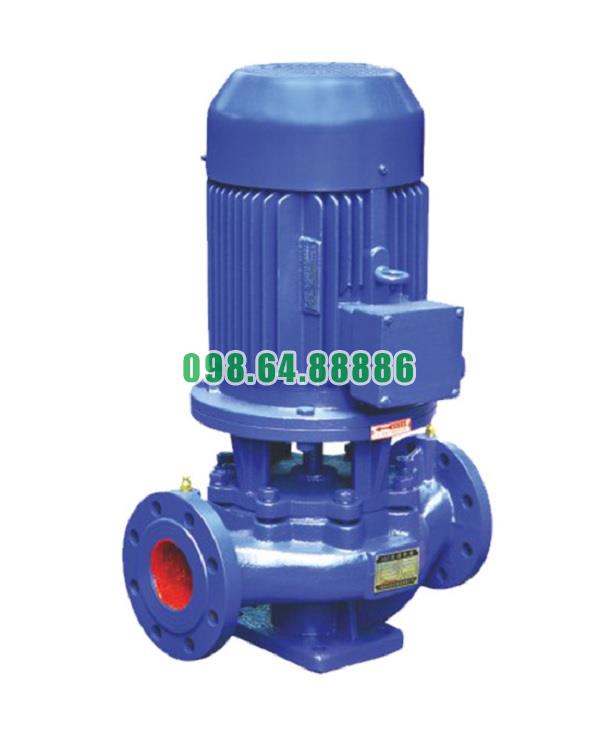

Máy bơm ly tâm, bơm inline, bơm tăng áp trục đứng ISG80-350A, IRG80-350A 45kw, 44m3, 142m
