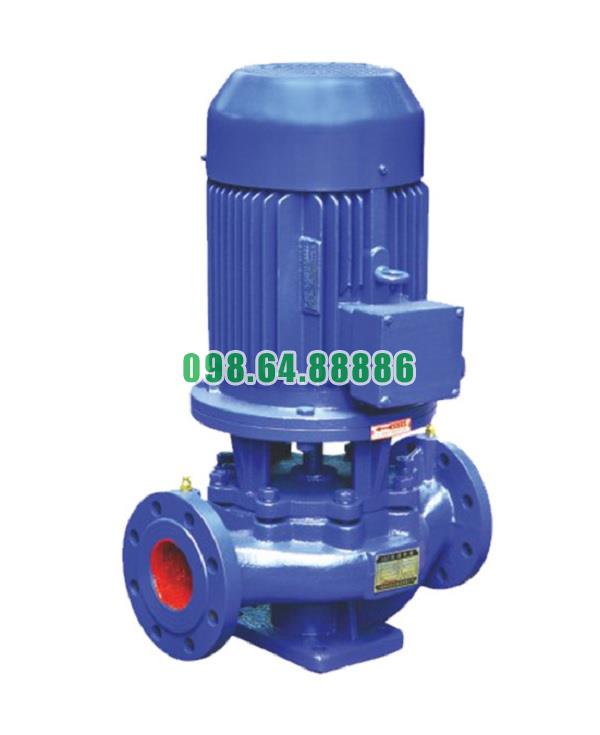

Máy bơm ly tâm trục đứng, bơm booster inline ISG80-350B, IRG80-350B 37kw, 40m3, 135m

Tối ưu hóa nguyên lý vận hành để tiết kiệm năng lượng với bơm ly tâm trục đứng inline model ISG80-350B IRG80-350B

Nguyên tắc cốt lõi

• Vận hành bơm ly tâm hiệu quả nhất khi làm việc gần điểm hiệu suất cao nhất (BEP) của đường đặc tính thủy lực.

• Giảm tổn thất ma sát trong hệ thống ống và tránh điều tiết bằng đóng bớt van; ưu tiên điều khiển tốc độ bằng biến tần.

• Tối ưu điểm đặt áp suất/differential pressure theo tải thực tế thay vì cố định một giá trị cao.

Ứng dụng định luật đồng dạng để giảm điện năng

• Với bơm ly tâm, khi thay đổi tốc độ quay $N$:
  Lưu lượng $Q \propto N$, cột áp $H \propto N^2$, công suất $P \propto N^3$.

• Hệ quả thực tế: chỉ cần giảm tốc 10% có thể giảm công suất xấp xỉ 27%. Do đó, biến tần (VFD) là đòn bẩy tiết kiệm điện mạnh nhất cho ISG80-350B IRG80-350B.

Chiến lược điều khiển bằng biến tần

• Điều khiển theo áp chênh (ΔP) hoặc áp tại xa nhất: đặt cảm biến tại điểm “tệ nhất” của mạng để bơm chỉ tạo đúng áp cần thiết.

• Reset điểm đặt động: giảm setpoint ΔP khi lưu lượng giảm (đêm, giờ thấp điểm), tránh giữ áp cao không cần thiết.

• Dải chết (deadband) và sleep mode: cho phép bơm tạm dừng khi nhu cầu thấp, tránh chạy “rỉ rả” ở hiệu suất kém.

• Giới hạn tốc độ tối thiểu đủ làm mát phớt/ổ trục và bảo vệ lưu lượng tối thiểu của bơm.

• PID ổn định: tăng thời hằng tích phân chậm, chống dao động áp; bật “anti-windup” để tránh vọt áp.

Ghép bơm và phân phối tải

• Hệ nhiều bơm: chạy ít bơm hơn nhưng ở gần BEP sẽ hiệu quả hơn chạy nhiều bơm ở tải rất thấp.

• Sử dụng sequencing: một bơm “master” chạy VFD, các bơm còn lại chạy theo bậc khi vượt ngưỡng lưu lượng/áp đặt trước.

• Tránh song song bơm lệch đường đặc tính làm đảo tải hoặc dao động lưu lượng.

Tối ưu thủy lực hệ thống đường ống

• Giảm tổn thất: dùng ống đủ đường kính, giảm co cút, giữ đoạn thẳng ≥5D trước cửa hút ISG80-350B IRG80-350B.

• Cân bằng thủy lực mạng nhánh để bơm không phải “đẩy thừa” do một vài tuyến có van đóng quá sâu.

• Chọn van tiết lưu có authority phù hợp; nếu thường xuyên đóng >30% để giữ áp, nên giảm tốc thay vì “bóp van”.

Chọn/hiệu chỉnh bơm đúng điểm làm việc

• Tránh oversizing: bơm chọn dư công suất lớn khiến vận hành xa BEP, lãng phí điện và tăng rung.

• Nếu điểm làm việc luôn thấp hơn thiết kế, cân nhắc cắt chỉnh cánh (impeller trim) hoặc hạ tốc tối đa bằng VFD để đưa BEP gần điểm vận hành.

• Kiểm tra NPSH và lắp ống hút đúng kỹ thuật để tránh xâm thực, vì cavitation làm tụt hiệu suất và tăng điện năng.

Quản trị mồi bơm và điều kiện hút

• Đảm bảo NPSHa > NPSHr với biên an toàn; ưu tiên hút ngập hoặc van đáy kín và ống hút kín khí.

• Xả khí triệt để sau bảo trì; khí vướng trong buồng bơm làm lệch điểm làm việc và tăng công suất vô ích.

Bảo trì dự phòng để giữ hiệu suất

• Lưới lọc sạch, phớt cơ khí bôi trơn đủ, ổ trục đúng mỡ chịu nhiệt và thời gian thay.

• Định kỳ cân bằng động cánh bơm, kiểm tra mòn xói; bề mặt thô nhám làm tăng tổn thất thủy lực.

• Theo dõi độ rung và nhiệt độ ổ trục; bất thường nhỏ kéo dài sẽ “ăn” hiệu suất nhanh hơn bạn nghĩ.

Đặt và đo đúng để điều khiển chính xác

• Lắp áp kế cả ở hút và xả để tính ΔP bơm, kèm đồng hồ lưu lượng tại tuyến chính để suy ra hiệu suất tức thời.

• Đặt cảm biến ΔP ở xa, tại tầng cao hoặc nhánh cuối, không đặt ngay gần bơm nếu hệ dài và thay đổi tải lớn.

• Ghi log Q–ΔP–Hz–kW để dựng đường cong hệ thống thực tế, làm cơ sở tối ưu điểm đặt.

Tận dụng lịch vận hành và biểu giá điện

• Lập biểu đồ phụ tải theo giờ; hạ setpoint/giới hạn Hz vào giờ cao điểm giá điện nếu điều kiện dùng nước cho phép.

• Tách nhóm phụ tải không thiết yếu, cho phép dừng sâu về đêm với bảo vệ mực bể và báo động áp.

Chỉ số theo dõi hiệu quả

• kWh/m³ hoặc Specific Energy (SE): mục tiêu giảm dần theo tháng.

• % thời gian trong dải 85–110% BEP: càng cao càng tốt.

• Hệ số công suất của động cơ, độ rung RMS, nhiệt độ ổ trục/phớt, và tỷ lệ giờ sleep mode.

Quy trình 5 bước triển khai nhanh

1. Khảo sát hiện trạng: đo Q, ΔP, Hz, kW trong 1–2 tuần.

2. Dựng đường cong hệ thống, xác định khoảng BEP của ISG80-350B IRG80-350B.

3. Cấu hình VFD: PID, deadband, sleep, min/max Hz, reset điểm đặt theo Q.

4. Cân bằng mạng, mở rộng đường kính đoạn nghẽn, tối ưu vị trí cảm biến.

5. Thiết lập dashboard chỉ số và lịch tối ưu mùa/giờ; rà soát bảo trì theo tình trạng.

Tối ưu hóa nguyên lý vận hành để tiết kiệm năng lượng với bơm ly tâm trục đứng inline model ISG80-350B IRG80-350B tập trung vào ba trụ cột: điều khiển tốc độ bằng biến tần và reset điểm đặt theo tải, đưa điểm làm việc gần BEP bằng chọn cỡ/trim cánh/cân bằng mạng, và duy trì tình trạng cơ khí–thủy lực chuẩn qua bảo trì dự phòng. Khi thực hiện đồng bộ, bạn sẽ thấy kWh/m³ giảm rõ rệt, bơm chạy êm hơn, ít sự cố, và chi phí vòng đời thiết bị được tối ưu.
