Bơm dầu truyền nhiệt RY80-50-200A làm việc theo nguyên lý của bơm ly tâm. Khi động cơ hoạt động, chuyển động quay được truyền qua khớp nối mềm đến trục bơm, từ đó làm bánh công tác quay với tốc độ 2.900 vòng/phút.
Quá trình làm việc diễn ra liên tục từ cửa hút, qua bánh công tác và ra cửa xả, giúp dầu truyền nhiệt được tuần hoàn trong hệ thống với lưu lượng 45 m³/h và cột áp 40 m.
Động cơ công suất 11 kW truyền mô-men qua khớp nối mềm đến trục bơm. Trục quay kéo theo bánh công tác được lắp cố định ở đầu trục.
Hai bộ vòng bi trong thân ổ trục có nhiệm vụ đỡ và định vị trục, giúp bánh công tác duy trì chuyển động quay ổn định trong thân bơm.
Cửa hút của Bơm dầu truyền nhiệt RY80-50-200A được bố trí theo hướng trục. Khi bánh công tác quay, dầu truyền nhiệt từ đường ống hút đi vào khu vực tâm bánh công tác.
Trước khi khởi động, thân bơm cần được mồi đầy môi chất và loại bỏ không khí. Điều này giúp bánh công tác tiếp xúc đầy đủ với dầu ngay khi bắt đầu quay, hạn chế tình trạng bơm không lên chất lỏng hoặc vận hành không ổn định.
Khi bánh công tác quay ở tốc độ cao, dầu từ khu vực tâm được gia tốc và chuyển động dần ra phía ngoài bánh công tác dưới tác dụng của lực ly tâm.
Trong quá trình này, năng lượng cơ học từ động cơ được truyền sang dòng dầu. Vận tốc và năng lượng của dầu tăng lên trước khi đi vào phần dẫn dòng của thân bơm.
Đây là giai đoạn chính tạo nên khả năng vận chuyển của Bơm dầu truyền nhiệt RY80-50-200A.
Sau khi rời bánh công tác, dầu đi vào khoang thân bơm. Kết cấu thân bơm dẫn dòng dầu về phía cửa xả, đồng thời một phần động năng của dòng chất lỏng được chuyển thành áp năng.
Nhờ quá trình này, bơm tạo được cột áp cần thiết để dầu tiếp tục di chuyển qua đường ống và các thiết bị trao đổi nhiệt trong hệ thống.
Cửa xả của RY80-50-200A được bố trí hướng tâm theo phương thẳng đứng. Sau khi được tăng năng lượng, dầu rời thân bơm qua cửa xả và tiếp tục đi vào hệ thống tuần hoàn.
Trong quá trình vận hành, van hút cần được mở hoàn toàn. Lưu lượng nên được điều chỉnh bằng van xả thay vì dùng van hút, nhằm hạn chế nguy cơ xâm thực và làm việc không ổn định.
Khi động cơ tiếp tục quay, quá trình hút dầu vào tâm bánh công tác, truyền năng lượng và đẩy dầu ra cửa xả diễn ra liên tục.
Nhờ đó, Bơm dầu truyền nhiệt RY80-50-200A duy trì dòng dầu tuần hoàn qua hệ thống gia nhiệt. Khi làm việc đúng điểm thiết kế, bơm đạt lưu lượng khoảng 45 m³/h với cột áp 40 m.
Do bơm làm việc với dầu nóng, trước khi khởi động cần gia nhiệt sơ bộ thân bơm. Dầu nóng được cho tuần hoàn qua thân bơm từ từ để nhiệt độ các bộ phận tăng đều.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không nên vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ. Việc gia nhiệt đúng giúp hạn chế giãn nở nhiệt không đồng đều và giữ cụm rôto hoạt động ổn định.
Nguyên lý ly tâm chỉ phát huy hiệu quả khi bơm có đủ môi chất, đúng chiều quay và không có lượng khí lớn trong đường hút.
Bánh công tác phải sạch, trục quay ổn định và lưu lượng không được duy trì quá thấp trong thời gian dài. Nếu xuất hiện không khí trong đường ống, bánh công tác bị tắc hoặc tốc độ quay không đủ, lưu lượng và cột áp của bơm sẽ giảm.
Nguyên lý làm việc của Bơm dầu truyền nhiệt RY80-50-200A dựa trên quá trình động cơ truyền chuyển động đến trục và bánh công tác, bánh công tác tạo lực ly tâm để gia tốc dầu, sau đó thân bơm chuyển đổi và dẫn năng lượng của dòng dầu về cửa xả.
Quá trình này diễn ra liên tục để tạo lưu lượng 45 m³/h, cột áp 40 m tại tốc độ 2.900 vòng/phút với động cơ 11 kW. Muốn bơm làm việc đúng nguyên lý và ổn định, cần bảo đảm bơm luôn đầy môi chất, đúng chiều quay, được gia nhiệt từ từ và vận hành trong vùng lưu lượng phù hợp.
Đánh giá tầm quan trọng trong cấu tạo của Bơm dầu truyền nhiệt RY80-50-200A cần tập trung vào mối liên hệ giữa thân bơm, bánh công tác, trục bơm, ổ trục, bộ làm kín và cụm truyền động. Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng phải phối hợp chính xác để bơm duy trì quá trình tuần hoàn dầu tải nhiệt nóng ổn định.
Thân bơm là bộ phận bao quanh khu vực bánh công tác và trực tiếp tiếp nhận dòng dầu sau khi được gia tốc.
Trong quá trình vận hành, thân bơm có nhiệm vụ dẫn dòng chất lỏng từ bánh công tác đến cửa xả, đồng thời chịu áp suất của môi chất bên trong. Vì vậy, độ chắc chắn và độ kín của thân bơm ảnh hưởng trực tiếp đến khả năng vận hành an toàn của RY80-50-200A.
Bánh công tác là một trong những bộ phận quan trọng nhất trong cấu tạo Bơm dầu truyền nhiệt RY80-50-200A.
Khi quay, bánh công tác truyền cơ năng từ trục bơm sang dầu tải nhiệt. Dầu đi vào vùng tâm, sau đó được đưa ra phía ngoài dưới tác dụng của chuyển động ly tâm.
Quá trình này tạo ra lưu lượng và cột áp cần thiết để dầu tiếp tục tuần hoàn trong hệ thống. Vì vậy, tình trạng của bánh công tác ảnh hưởng trực tiếp đến khả năng hút, đẩy và vận chuyển dầu.
Trục bơm kết nối bánh công tác với cụm truyền động.
Khi động cơ hoạt động, mô-men được truyền qua khớp nối đến trục rồi tới bánh công tác. Trục phải duy trì trạng thái quay ổn định để bánh công tác làm việc đúng vị trí và hạn chế rung động.
Nếu trục bị cong, lệch hoặc mất đồng tâm với động cơ, toàn bộ cụm quay có thể vận hành không ổn định, làm tăng ma sát và ảnh hưởng đến tuổi thọ của bơm.
Ổ trục có nhiệm vụ đỡ và định vị cụm rôto gồm trục và bánh công tác.
Đối với RY80-50-200A, cụm ổ trục đặc biệt quan trọng vì bơm làm việc ở tốc độ cao và trong môi trường có nhiệt độ môi chất lớn.
Ổ trục làm việc tốt giúp trục quay ổn định, hạn chế dao động và giữ đúng vị trí của bánh công tác. Ngược lại, ổ bi hư hỏng hoặc thiếu bôi trơn có thể gây nóng, rung mạnh và làm giảm độ ổn định của toàn bộ bơm.
Bộ làm kín nằm tại khu vực trục đi qua nắp bơm và có nhiệm vụ hạn chế dầu tải nhiệt rò rỉ ra bên ngoài.
Dòng RY sử dụng kết cấu làm kín kết hợp chèn làm kín và phớt dầu cao su chịu nhiệt.
Đây là bộ phận quan trọng vì môi chất làm việc là dầu nóng. Nếu khả năng làm kín suy giảm, rò rỉ không chỉ gây thất thoát dầu mà còn ảnh hưởng đến độ sạch, độ an toàn và điều kiện vận hành của cụm máy.
Khớp nối là bộ phận trung gian truyền mô-men từ động cơ sang trục bơm.
RY80-50-200A sử dụng khớp nối mềm, giúp kết nối cụm bơm và động cơ trong cùng hệ truyền động.
Khớp nối phải được căn chỉnh đồng tâm chính xác. Nếu hai trục lệch nhau, rung động và tải không đều có thể truyền tới ổ trục, trục bơm và các chi tiết quay khác.
Vì vậy, khớp nối không chỉ có chức năng truyền động mà còn ảnh hưởng trực tiếp đến độ ổn định của toàn bộ cụm bơm.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy.
Bệ máy có nhiệm vụ giữ vị trí tương quan giữa hai thiết bị, tạo nền tảng để căn chỉnh trục và hạn chế biến dạng trong quá trình vận hành.
Chân đỡ và bệ máy càng ổn định thì cụm bơm càng ít bị ảnh hưởng bởi rung động hoặc tải từ đường ống.
Tầm quan trọng trong cấu tạo của Bơm dầu truyền nhiệt RY80-50-200A không nằm ở một chi tiết riêng lẻ mà ở khả năng phối hợp giữa các bộ phận.
Động cơ tạo mô-men → khớp nối truyền động → trục quay → bánh công tác truyền năng lượng cho dầu → thân bơm dẫn dòng → ổ trục giữ rôto ổn định → bộ làm kín hạn chế rò rỉ.
Chỉ cần một bộ phận hoạt động không đúng, toàn bộ quá trình hút và đẩy dầu có thể bị ảnh hưởng.
Đánh giá tầm quan trọng trong cấu tạo của Bơm dầu truyền nhiệt RY80-50-200A cho thấy mỗi bộ phận đều có vai trò trực tiếp đối với khả năng vận hành của bơm. Bánh công tác tạo năng lượng cho dòng dầu, trục truyền mô-men, ổ trục giữ rôto ổn định, thân bơm dẫn và chịu áp, bộ làm kín hạn chế rò rỉ, còn khớp nối và bệ máy bảo đảm hệ truyền động làm việc chính xác.
Sự đồng bộ giữa các cụm cấu tạo này là yếu tố quyết định để RY80-50-200A có thể duy trì quá trình tuần hoàn dầu tải nhiệt nóng ổn định và liên tục trong hệ thống công nghiệp.

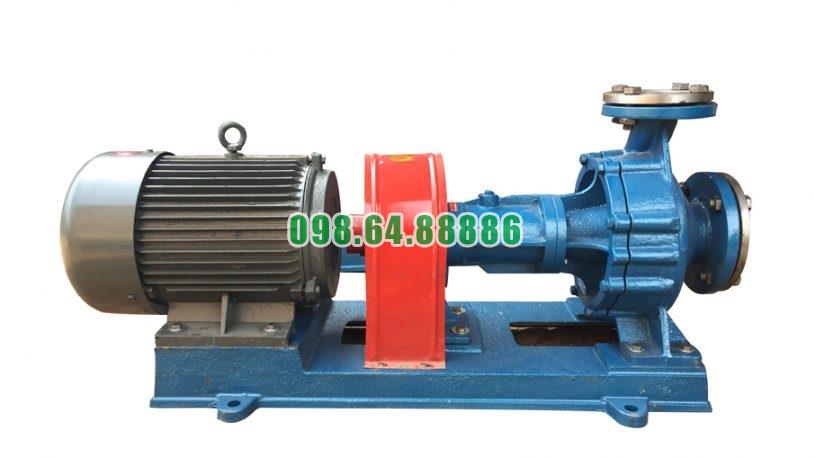

Máy bơm dầu truyền nhiệt RY80-50-200A công suất 11 kW, lưu lượng 45 m3/h, cột áp 40 m
