Quy trình vận hành an toàn ở nhiệt độ 350 độ C của Bơm dầu truyền nhiệt RY50-32-250A cần đặc biệt chú trọng đến việc gia nhiệt từ từ, mồi đầy dầu trước khi chạy, kiểm soát độ rung và hạ nhiệt đúng trình tự khi dừng máy. Theo tài liệu nhà sản xuất, dòng RY được thiết kế để vận chuyển môi chất nhiệt độ cao nhưng nhiệt độ làm việc không được vượt quá 350°C.
RY50-32-250A có lưu lượng 16 m³/h, cột áp 60 m, động cơ 7,5 kW và tốc độ quay 2.900 vòng/phút.
Trước khi đưa bơm vào hệ thống dầu nóng nhiệt độ cao, cần kiểm tra kỹ trạng thái cơ khí và lượng dầu trong bơm.
Nhà sản xuất yêu cầu:
Kiểm tra toàn bộ bu lông của bơm, động cơ, khớp nối và đường ống.
Quay khớp nối bằng tay để kiểm tra rôto có quay nhẹ và trơn hay không.
Không được có tiếng cọ xát hoặc hiện tượng kẹt.
Châm dầu tải nhiệt sạch vào khoang ổ trục theo đúng hướng dẫn.
Mồi đầy môi chất vào thân bơm trước khi khởi động.
Trong lúc mồi, quay khớp nối bằng tay để đẩy không khí ra khỏi bơm.
Đặc biệt, không được để RY50-32-250A chạy khô, bởi bơm phải có đủ môi chất trước khi động cơ hoạt động.
Đây là bước quan trọng nhất khi vận hành Bơm dầu truyền nhiệt RY50-32-250A ở nhiệt độ cao.
Trước khi khởi động chính thức, phải cho dầu nóng tuần hoàn qua thân bơm nhiều lần để làm nóng từ từ.
Nhà sản xuất quy định chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.
Điều này giúp thân bơm và các chi tiết bên trong thích nghi dần với dầu nóng, hạn chế tác động do thay đổi nhiệt độ quá nhanh.
RY50-32-250A không được nâng nhiệt đột ngột từ nhiệt độ môi trường lên mức nhiệt cao.
Theo tài liệu, tốc độ tăng nhiệt tối đa là 50°C/giờ.
Do đó, khi hệ thống cần tiến dần tới vùng nhiệt độ cao gần 350°C, quá trình gia nhiệt phải được thực hiện từng bước và liên tục theo dõi nhiệt độ.
Nhiệt độ tăng cao làm các chi tiết kim loại của bơm giãn nở. Vì vậy, trong quá trình gia nhiệt sơ bộ, nhà sản xuất yêu cầu nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt.
Sau khi quá trình gia nhiệt hoàn thành, bu lông phải được siết lại đúng vị trí.
Đây là thao tác cần chú ý khi vận hành RY50-32-250A trong hệ thống có nhiệt độ dầu rất cao.
Sau khi hoàn thành gia nhiệt sơ bộ và kiểm tra các điều kiện vận hành, tiến hành khởi động bơm.
Trước khi khởi động động cơ:
Mở hoàn toàn van hút.
Đóng van xả.
Sau đó mới đóng điện cho động cơ.
Cách khởi động này giúp giảm tải ban đầu cho bơm.
Tuy nhiên, bơm không được chạy với van xả đóng quá 3 phút.
Khi động cơ đạt tốc độ ổn định và đồng hồ áp suất xả bắt đầu hiển thị áp suất tương ứng, cần mở từ từ van xả.
Điều chỉnh lưu lượng thông qua van xả, không dùng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và khiến bơm vận hành không ổn định.
Trong lần vận hành đầu tiên, khi dầu đạt khoảng 100–130°C, nhà sản xuất yêu cầu duy trì bơm tại vùng nhiệt độ này để thực hiện quá trình tách nước và khử ẩm trong hệ thống.
Trong giai đoạn này bơm có thể xuất hiện rung nhẹ. Sau khi nước và độ ẩm được loại bỏ, độ rung sẽ giảm và mới tiếp tục nâng nhiệt đến nhiệt độ làm việc.
Bước này đặc biệt quan trọng trước khi đưa hệ thống lên vùng nhiệt độ cao gần 350°C.
Trong toàn bộ quá trình tăng nhiệt và vận hành, phải thường xuyên kiểm tra độ rung của RY50-32-250A.
Theo tài liệu, biên độ rung không được vượt quá 0,06 mm. Nếu xuất hiện rung bất thường phải kiểm tra ngay.
Khi bơm hoạt động ở nhiệt độ cao, rung bất thường không nên được bỏ qua vì có thể liên quan đến đồng tâm trục, ổ bi, không khí trong đường ống hoặc trạng thái của rôto.
Mức 350°C là giới hạn nhiệt độ môi chất tối đa, không phải mức nhiệt độ mà bơm bắt buộc phải duy trì liên tục.
Vì vậy, nếu hệ thống vận hành ở vùng gần 350°C, người vận hành cần kiểm soát chặt nhiệt độ để bảo đảm dầu tải nhiệt không vượt quá 350°C.
Nhiệt độ sử dụng thực tế nên được xác định theo yêu cầu công nghệ và giới hạn của toàn bộ hệ thống.
Khi RY50-32-250A đang tuần hoàn dầu nóng, cần thường xuyên kiểm tra:
Áp suất cửa xả.
Lưu lượng dầu.
Độ rung của bơm.
Nhiệt độ ổ trục.
Nhiệt độ thân bơm.
Độ chặt của bu lông móng.
Tiếng ồn bất thường.
Nhà sản xuất yêu cầu nếu xuất hiện tiếng ồn bất thường phải dừng bơm để kiểm tra.
Không nên dừng RY50-32-250A ngay khi dầu vẫn đang ở nhiệt độ rất cao.
Theo hướng dẫn của nhà sản xuất, chỉ dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C.
Trình tự dừng gồm:
Hạ dần nhiệt độ của dầu tải nhiệt.
Tiếp tục duy trì tuần hoàn cho đến khi nhiệt độ môi chất xuống dưới 100°C.
Đóng từ từ van xả để hạn chế dòng chảy ngược.
Dừng động cơ.
Để rôto giảm tốc tự nhiên, không hãm đột ngột.
Quy trình này đặc biệt quan trọng khi hệ thống vừa vận hành ở vùng nhiệt độ cao.
Quy trình vận hành an toàn ở nhiệt độ 350 độ C của Bơm dầu truyền nhiệt RY50-32-250A phải tuân thủ nguyên tắc tăng và giảm nhiệt từ từ. Trong đó, cần đặc biệt bảo đảm nhiệt độ môi chất không vượt quá 350°C, chênh lệch giữa dầu cửa hút và thân bơm không quá 40°C, tốc độ tăng nhiệt không quá 50°C/giờ và biên độ rung không vượt quá 0,06 mm.
Khi khởi động phải mồi đầy dầu, gia nhiệt sơ bộ và mở van đúng trình tự. Khi dừng, cần tiếp tục tuần hoàn cho đến khi nhiệt độ dầu giảm xuống dưới 100°C mới tắt bơm. Tuân thủ đúng các bước này là điều kiện quan trọng để RY50-32-250A vận hành an toàn khi làm việc với dầu tải nhiệt ở vùng nhiệt độ cao gần giới hạn 350°C.
Cấu tạo phớt làm kín kết hợp chèn tản nhiệt của Bơm dầu truyền nhiệt RY50-32-250A là bộ phận quan trọng tại khu vực trục bơm, nơi cần hạn chế dầu truyền nhiệt rò rỉ ra ngoài trong khi trục vẫn quay liên tục. Theo tài liệu nhà sản xuất, cụm làm kín của dòng RY sử dụng bộ chèn làm kín (packing) kết hợp với phớt dầu cao su chịu nhiệt.
Cần hiểu chính xác rằng tài liệu không gọi riêng một chi tiết là “chèn tản nhiệt”. Kết cấu thực tế được mô tả gồm packing và phớt dầu chịu nhiệt, còn chức năng kiểm soát nhiệt của toàn cụm bơm được hỗ trợ bởi cơ chế tản nhiệt tự nhiên.
Bộ chèn làm kín được bố trí tại khu vực trục đi xuyên qua nắp bơm. Đây là vị trí tiếp giáp giữa phần thân bơm chứa dầu nóng và cụm trục quay phía ngoài.
Packing được lắp trong buồng làm kín nhằm tạo lớp chèn quanh trục, từ đó hạn chế dầu truyền nhiệt thoát ra ngoài trong quá trình bơm vận hành.
Trong sơ đồ kết cấu của dòng RY, nhà sản xuất thể hiện rõ phớt dầu và bộ chèn làm kín là các chi tiết thuộc cụm làm kín của bơm.
Khi bảo dưỡng, bộ chèn làm kín có thể được tháo khỏi buồng làm kín trên nắp bơm để kiểm tra tình trạng sử dụng. Tài liệu hướng dẫn tháo vòng chặn và bộ chèn trước khi tiếp tục tháo các bộ phận phía sau.
Điều này giúp kỹ thuật viên thuận tiện kiểm tra mức độ mài mòn, biến dạng hoặc hư hỏng của packing trong quá trình sử dụng.
Bên cạnh packing, Bơm dầu truyền nhiệt RY50-32-250A còn sử dụng phớt dầu cao su chịu nhiệt.
Phớt dầu đóng vai trò hỗ trợ làm kín tại khu vực trục và góp phần hạn chế dầu hoặc chất bôi trơn di chuyển không đúng vị trí.
Dòng bơm RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao với nhiệt độ môi chất không vượt quá 350°C.
Vì vậy, việc sử dụng phớt dầu chịu nhiệt kết hợp packing là cần thiết để cụm làm kín thích nghi với điều kiện làm việc của bơm dầu truyền nhiệt.
Điểm đáng chú ý trong cấu tạo phớt làm kín kết hợp chèn tản nhiệt của Bơm dầu truyền nhiệt RY50-32-250A là nhà sản xuất không sử dụng chỉ một chi tiết làm kín đơn lẻ.
Packing đảm nhiệm vai trò làm kín quanh trục, trong khi phớt dầu chịu nhiệt hỗ trợ kiểm soát môi chất và bảo vệ khu vực ổ trục phía sau. Hai bộ phận kết hợp tạo thành cụm làm kín phù hợp với đặc điểm của bơm tuần hoàn dầu nóng.
Khu vực trục là vị trí dễ phát sinh rò rỉ do vừa chịu chuyển động quay vừa chịu ảnh hưởng của nhiệt độ môi chất. Sự kết hợp giữa packing và phớt dầu giúp tăng khả năng kiểm soát rò rỉ tại vị trí này.
Theo hướng dẫn bảo dưỡng, khi bơm mới vận hành có thể xuất hiện một lượng rò rỉ nhẹ tại bộ làm kín. Sau thời gian chạy rà, lượng rò rỉ có thể giảm dần.
Ngoài cụm packing và phớt dầu, dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Cơ chế này không phải là một bộ phận trực tiếp của phớt làm kín, nhưng có vai trò hỗ trợ kiểm soát ảnh hưởng của nhiệt đối với toàn cụm bơm.
Đây cũng là lý do khi nói đến “chèn tản nhiệt” của RY50-32-250A cần phân biệt rõ giữa:
Bộ chèn làm kín packing dùng để làm kín quanh trục.
Phớt dầu chịu nhiệt hỗ trợ làm kín.
Cơ chế tản nhiệt tự nhiên thuộc thiết kế tổng thể của bơm.
Khi lắp ráp lại bơm, nhà sản xuất yêu cầu kiểm tra tình trạng toàn bộ chi tiết. Những bộ phận bị mòn, nứt, biến dạng hoặc hư hỏng phải được thay mới trước khi lắp lại.
Đối với cụm làm kín, việc kiểm tra định kỳ packing và phớt dầu giúp duy trì khả năng làm kín ổn định, đặc biệt khi RY50-32-250A phải làm việc lâu dài với dầu truyền nhiệt ở nhiệt độ cao.
Cấu tạo phớt làm kín kết hợp chèn tản nhiệt của Bơm dầu truyền nhiệt RY50-32-250A theo đúng tài liệu nhà sản xuất gồm bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt, trong khi cơ chế tản nhiệt tự nhiên là một phần riêng của thiết kế tổng thể bơm.
Sự kết hợp này giúp hạn chế dầu nóng rò rỉ tại khu vực trục, bảo vệ các bộ phận phía sau và hỗ trợ RY50-32-250A làm việc ổn định trong hệ thống tuần hoàn dầu truyền nhiệt nhiệt độ cao.

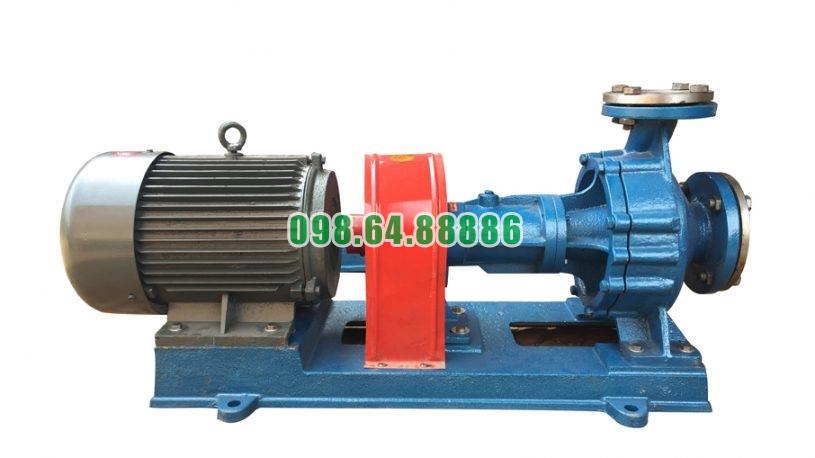

Bơm dầu nóng công nghiệp RY50-32-250A cột áp 60 m, công suất 7.5 kW, tốc độ 2900 vòng/phút, lưu lượng 16 m3/h
