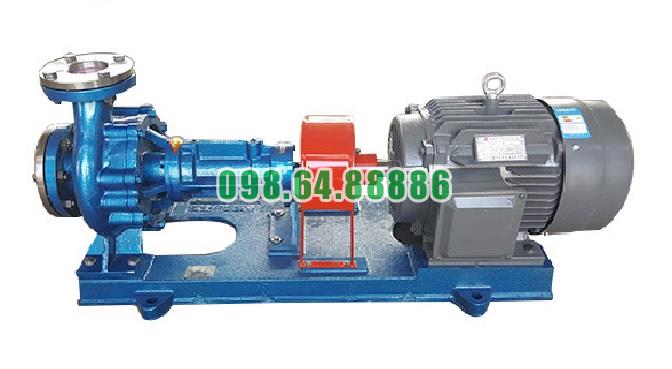

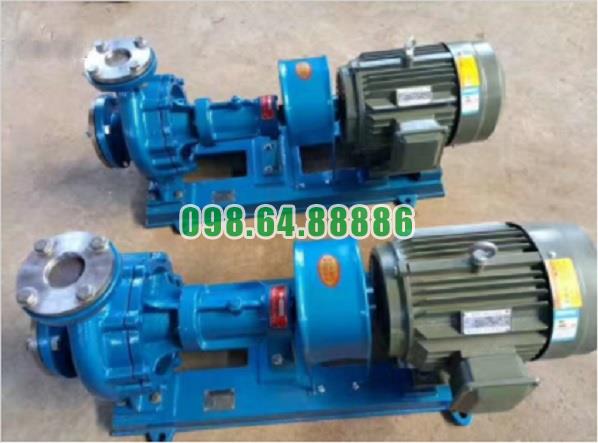

Máy bơm dầu truyền nhiệt RY25-25-160 lưu lượng 3 m3/h, công suất 1.5 kW, cột áp 27 m, tốc độ 2.900 vòng/phút

Nguyên tắc chuyển động tạo dòng chảy của Bơm dầu truyền nhiệt RY25-25-160

Bơm dầu truyền nhiệt RY25-25-160 tạo dòng chảy theo nguyên lý của bơm ly tâm. Chuyển động quay từ động cơ được truyền đến bánh công tác, làm dầu tải nhiệt chuyển động từ tâm bánh công tác ra phía ngoài. Quá trình này tạo chênh lệch áp suất giữa cửa hút và cửa xả, nhờ đó dầu được hút vào và đẩy đi liên tục trong hệ thống.

Với tốc độ quay 2.900 vòng/phút, lưu lượng 3 m³/h và cột áp 27 m, bơm có khả năng duy trì dòng dầu nóng tuần hoàn đều trong đường ống và thiết bị cấp nhiệt.

Chuyển động bắt đầu từ động cơ

Động cơ công suất 1,5 kW là nguồn tạo chuyển động cho Bơm dầu truyền nhiệt RY25-25-160. Khi động cơ được cấp điện, trục động cơ bắt đầu quay và truyền mô-men sang trục bơm thông qua khớp nối mềm.

Trình tự truyền chuyển động gồm:

1. Động cơ tạo mô-men quay.
2. Khớp nối mềm tiếp nhận và truyền mô-men.
3. Trục bơm quay theo trục động cơ.
4. Bánh công tác được lắp trên trục quay với tốc độ 2.900 vòng/phút.
5. Dầu tải nhiệt bên trong bánh công tác bắt đầu chuyển động.

Khớp nối mềm giúp quá trình truyền chuyển động diễn ra tương đối êm, hạn chế lực va đập trực tiếp giữa động cơ và cụm rôto của bơm.

Dầu đi vào tâm bánh công tác

Cửa hút của Bơm dầu truyền nhiệt RY25-25-160 được bố trí theo hướng trục. Dầu từ đường ống hút đi thẳng vào khu vực trung tâm của bánh công tác.

Tâm bánh công tác là vùng tiếp nhận dầu đầu tiên. Khi bánh công tác quay, dầu đã có trong các rãnh dẫn bị cuốn chuyển động ra phía ngoài. Sự dịch chuyển này làm áp suất tại vùng tâm bánh công tác giảm xuống.

Áp suất thấp tại tâm bánh công tác tạo điều kiện để dầu từ đường hút tiếp tục đi vào bơm. Nhờ đó, lượng dầu rời khỏi tâm luôn được thay thế bằng lượng dầu mới từ hệ thống hồi về.

Bánh công tác truyền năng lượng cho dầu

Bánh công tác là bộ phận trực tiếp tạo chuyển động cho dầu tải nhiệt. Khi quay ở tốc độ cao, các rãnh dẫn trên bánh công tác cuốn dầu chuyển động cùng chiều quay.

Dầu di chuyển theo hai hướng đồng thời:

• Chuyển động quay quanh trục bơm.
• Chuyển động từ tâm bánh công tác ra mép ngoài.

Trong quá trình này, dầu nhận năng lượng cơ học từ bánh công tác. Vận tốc và năng lượng của dòng dầu tăng dần khi dầu tiến ra phía ngoài.

Đường kính ngoài danh nghĩa 160 mm của bánh công tác tạo khoảng chuyển động cần thiết để dầu được gia tốc trước khi đi vào khoang thân bơm.

Lực ly tâm đẩy dầu ra phía ngoài

Khi bánh công tác quay, dầu bên trong chịu tác động của chuyển động ly tâm và được đẩy từ vùng tâm ra chu vi bánh công tác.

Tại mép ngoài, dầu có vận tốc và năng lượng lớn hơn so với lúc mới đi vào tâm bánh công tác. Dầu sau đó rời khỏi bánh công tác và đi vào khoang dẫn dòng của thân bơm.

Quá trình đẩy dầu ra ngoài tạo ra hai kết quả cùng lúc:

• Làm giảm áp suất tại tâm bánh công tác để hút thêm dầu vào.
• Tăng năng lượng cho dầu tại phía ngoài để tạo dòng chảy qua cửa xả.

Đây là nguyên tắc chính tạo nên dòng dầu liên tục của Bơm dầu truyền nhiệt RY25-25-160.

Thân bơm dẫn dòng dầu về cửa xả

Sau khi rời khỏi bánh công tác, dầu đi vào khoang thân bơm. Khoang này có nhiệm vụ thu nhận dòng dầu từ chu vi bánh công tác và dẫn dầu đến cửa xả.

Trong thân bơm, dòng dầu có vận tốc cao được định hướng lại. Một phần năng lượng vận tốc được chuyển thành áp suất, giúp dầu có đủ khả năng vượt qua trở lực của đường ống và thiết bị trong hệ thống nhiệt.

Cửa xả được bố trí theo phương thẳng đứng. Dầu sau khi được tăng áp sẽ đi từ thân bơm lên cửa xả rồi tiếp tục vào đường ống cấp nhiệt.

Chênh lệch áp suất tạo dòng chảy liên tục

Dòng chảy của Bơm dầu truyền nhiệt RY25-25-160 được duy trì nhờ chênh lệch áp suất giữa hai khu vực:

• Áp suất thấp tại tâm bánh công tác và cửa hút.
• Áp suất cao hơn tại mép bánh công tác và cửa xả.

Khi bánh công tác quay liên tục, chênh lệch áp suất này cũng được duy trì liên tục. Dầu ở phía đường hồi đi vào cửa hút, còn dầu đã nhận năng lượng được đẩy ra cửa xả.

Quá trình hút và đẩy không diễn ra thành từng nhịp riêng biệt mà xảy ra đồng thời. Vì vậy, dòng dầu từ Bơm dầu truyền nhiệt RY25-25-160 có tính liên tục và phù hợp với hệ thống tuần hoàn nhiệt.

Chu trình chuyển động của dầu trong bơm

Quá trình tạo dòng chảy có thể mô tả theo trình tự sau:

1. Dầu từ đường hồi đi vào cửa hút.
2. Dầu đi theo hướng trục đến tâm bánh công tác.
3. Bánh công tác quay và cuốn dầu chuyển động.
4. Dầu di chuyển từ tâm ra mép ngoài bánh công tác.
5. Dầu nhận thêm vận tốc và năng lượng.
6. Thân bơm thu dòng dầu và chuyển một phần vận tốc thành áp suất.
7. Dầu được dẫn đến cửa xả.
8. Dầu đi vào đường ống cấp nhiệt.

Khi động cơ tiếp tục hoạt động, chu trình này được lặp lại liên tục và tạo ra lưu lượng thiết kế 3 m³/h.

Vai trò của tốc độ quay 2.900 vòng/phút

Tốc độ quay ảnh hưởng trực tiếp đến khả năng tạo chuyển động của bánh công tác. Ở tốc độ 2.900 vòng/phút, bánh công tác truyền đủ năng lượng để bơm đạt lưu lượng 3 m³/h và cột áp 27 m trong điều kiện thiết kế.

Nếu tốc độ quay thấp hơn yêu cầu, năng lượng truyền cho dầu giảm, dẫn đến lưu lượng và cột áp giảm. Nếu chiều quay bị ngược, bánh công tác không thể dẫn dầu theo đúng hướng thiết kế và hiệu quả tạo dòng chảy suy giảm rõ rệt.

Quan sát từ phía khớp nối, chiều quay đúng của Bơm dầu truyền nhiệt RY25-25-160 là theo chiều kim đồng hồ.

Vai trò của cột áp trong quá trình tạo dòng

Cột áp 27 m thể hiện năng lượng mà bơm truyền cho dòng dầu để vượt qua trở lực trong hệ thống.

Sau khi rời bánh công tác, dầu phải đi qua đường ống, van, co nối, bộ lọc và thiết bị trao đổi nhiệt. Mỗi bộ phận đều tạo lực cản đối với dòng chảy.

Nhờ quá trình chuyển động trong bánh công tác và tăng áp trong thân bơm, dầu có đủ năng lượng để tiếp tục lưu thông qua toàn bộ vòng tuần hoàn.

Trong hệ thống kín, cột áp chủ yếu được dùng để thắng tổn thất ma sát và trở lực của thiết bị, không chỉ dùng để nâng dầu theo chiều cao.

Điều kiện để dòng chảy được hình thành ổn định

Thân bơm phải đầy dầu

Bánh công tác chỉ có thể truyền năng lượng hiệu quả khi bên trong bơm có đủ dầu. Nếu thân bơm chứa nhiều không khí, bánh công tác không tạo được dòng hút ổn định.

Bơm phải được mồi đầy dầu trước khi khởi động và không được vận hành khô.

Đường hút không được có không khí

Túi khí trong đường hút làm gián đoạn dòng dầu đi vào tâm bánh công tác. Khi đó, áp suất và lưu lượng có thể dao động, làm bơm rung và phát tiếng ồn.

Van hút phải mở hoàn toàn

Van hút mở hoàn toàn giúp dầu đi vào bánh công tác với trở lực thấp. Không nên khép van hút để điều chỉnh lưu lượng vì có thể làm giảm lượng dầu cấp vào bơm.

Bánh công tác phải quay đúng chiều

Chiều quay đúng giúp các rãnh dẫn trên bánh công tác đưa dầu từ tâm ra ngoài theo đúng thiết kế. Quay sai chiều làm giảm đáng kể khả năng tạo lưu lượng và cột áp.

Bánh công tác không bị tắc

Cặn bẩn hoặc dị vật trong bánh công tác làm cản trở chuyển động của dầu. Tình trạng này có thể làm giảm lưu lượng, giảm cột áp và gây mất cân bằng cụm rôto.

Vì sao dòng dầu có thể duy trì liên tục?

Dòng dầu được duy trì liên tục vì bánh công tác vừa đẩy dầu ra ngoài vừa tạo vùng áp suất thấp tại tâm.

Mỗi lượng dầu được đẩy ra cửa xả sẽ tạo điều kiện để một lượng dầu mới đi vào cửa hút. Khi bánh công tác quay đều ở tốc độ 2.900 vòng/phút, quá trình thay thế này diễn ra nhanh và liên tục.

Nhờ đó, Bơm dầu truyền nhiệt RY25-25-160 không chỉ di chuyển một lượng dầu có sẵn trong thân bơm mà liên tục hút dầu từ đường hồi và đẩy dầu sang đường cấp nhiệt.

Nguyên tắc chuyển động tạo dòng chảy của Bơm dầu truyền nhiệt RY25-25-160 dựa trên chuyển động quay của bánh công tác. Động cơ truyền mô-men qua khớp nối mềm đến trục bơm, làm bánh công tác quay ở tốc độ 2.900 vòng/phút.

Dầu đi vào tâm bánh công tác, được gia tốc và đẩy ra phía ngoài. Thân bơm thu dòng dầu, chuyển một phần năng lượng vận tốc thành áp suất rồi dẫn dầu đến cửa xả. Chênh lệch áp suất giữa cửa hút và cửa xả giúp quá trình hút – đẩy diễn ra đồng thời, tạo thành dòng dầu liên tục với lưu lượng 3 m³/h và cột áp 27 m.

Ứng dụng Bơm dầu truyền nhiệt RY25-25-160 trong ngành sản xuất nhựa cao su

Bơm dầu truyền nhiệt RY25-25-160 được sử dụng để tuần hoàn dầu nóng trong các thiết bị gia nhiệt của ngành sản xuất nhựa và cao su. Bơm có lưu lượng 3 m³/h, cột áp 27 m, công suất động cơ 1,5 kW và tốc độ quay 2.900 vòng/phút, phù hợp với các hệ thống gia nhiệt quy mô nhỏ và vừa.

Nhiệm vụ chính của bơm là đưa dầu truyền nhiệt từ bộ gia nhiệt đến khuôn, máy ép, trục cán hoặc thiết bị trao đổi nhiệt, sau đó đưa dầu quay trở lại để tiếp tục chu trình. Dòng dầu tuần hoàn liên tục giúp nhiệt độ thiết bị được duy trì ổn định trong quá trình sản xuất.

Ứng dụng trong hệ thống gia nhiệt khuôn nhựa

Trong sản xuất các chi tiết nhựa, khuôn cần được duy trì ở nhiệt độ phù hợp để vật liệu chảy đều và điền đầy lòng khuôn. Bơm RY25-25-160 đưa dầu nóng qua các đường dẫn nhiệt bên trong khuôn, giúp nhiệt được phân bố đồng đều trên toàn bộ bề mặt làm việc.

Việc tuần hoàn dầu ổn định giúp hạn chế chênh lệch nhiệt độ giữa các vị trí của khuôn, giảm nguy cơ sản phẩm bị co ngót không đều, cong vênh hoặc xuất hiện lỗi bề mặt.

Ứng dụng trong máy ép nhựa và máy ép nhiệt

Bơm dầu truyền nhiệt RY25-25-160 có thể cấp dầu nóng cho các tấm ép hoặc khoang gia nhiệt của máy ép nhựa. Dầu truyền nhiệt đi qua các đường dẫn bên trong thiết bị, truyền nhiệt gián tiếp đến vật liệu cần tạo hình.

Lưu lượng 3 m³/h giúp duy trì dòng dầu liên tục, còn cột áp 27 m hỗ trợ dầu vượt qua trở lực của đường ống, van điều chỉnh và các kênh dẫn nhỏ trong máy ép. Nhờ đó, nhiệt độ tấm ép được duy trì ổn định trong nhiều chu kỳ sản xuất.

Ứng dụng trong dây chuyền đùn nhựa

Trong dây chuyền đùn nhựa, một số bộ phận như đầu đùn, khuôn đùn hoặc cụm tạo hình cần được giữ ở nhiệt độ ổn định. Bơm RY25-25-160 có thể tuần hoàn dầu nóng qua áo gia nhiệt của các bộ phận này.

Dòng dầu nóng giúp vật liệu nhựa duy trì độ mềm và độ nhớt phù hợp trước khi đi qua khuôn. Nhiệt độ ổn định góp phần làm dòng nhựa ra đều hơn, hạn chế biến động kích thước và chất lượng bề mặt của sản phẩm.

Ứng dụng trong máy cán nhựa và cao su

Máy cán nhựa hoặc cao su thường cần kiểm soát nhiệt độ tại trục cán. Bơm RY25-25-160 đưa dầu truyền nhiệt qua hệ thống đường dẫn bên trong trục, giúp làm nóng và giữ nhiệt cho bề mặt cán.

Nhiệt độ ổn định giúp vật liệu mềm đều, dễ cán thành tấm và duy trì chiều dày đồng nhất. Nếu nhiệt phân bố không đều, vật liệu có thể bám trục, khó kéo giãn hoặc xuất hiện sai lệch về độ dày.

Ứng dụng trong máy ép cao su

Trong sản xuất các sản phẩm cao su định hình, bơm được sử dụng để tuần hoàn dầu nóng qua khuôn và tấm ép. Nhiệt lượng từ dầu truyền qua thành kim loại đến vật liệu cao su, hỗ trợ quá trình tạo hình và ổn định cấu trúc sản phẩm.

Bơm RY25-25-160 phù hợp với các máy ép cao su quy mô nhỏ và vừa, chẳng hạn như thiết bị sản xuất gioăng, đệm, tấm cao su và các chi tiết cao su kỹ thuật.

Ứng dụng trong thiết bị lưu hóa cao su

Quá trình lưu hóa yêu cầu nhiệt độ được duy trì trong khoảng thời gian xác định. Bơm RY25-25-160 đưa dầu nóng liên tục qua khuôn lưu hóa, giúp hạn chế tình trạng một khu vực quá nóng trong khi khu vực khác chưa đủ nhiệt.

Dòng dầu tuần hoàn ổn định hỗ trợ sản phẩm cao su đạt độ chín đồng đều, hạn chế sai lệch về độ cứng, độ đàn hồi và độ bền cơ học.

Ứng dụng trong bồn gia nhiệt nguyên liệu

Một số nguyên liệu nhựa và cao su cần được giữ nóng trước khi phối trộn hoặc đưa vào máy sản xuất. Bơm RY25-25-160 có thể tuần hoàn dầu qua áo nhiệt của bồn chứa để duy trì nhiệt độ nguyên liệu.

Ứng dụng này phù hợp với nhựa lỏng, phụ gia, dầu hóa dẻo, keo, hỗn hợp cao su và các nguyên liệu có độ nhớt thay đổi theo nhiệt độ. Khi được giữ nhiệt đều, nguyên liệu dễ bơm, khuấy và cấp vào dây chuyền hơn.

Lợi ích khi sử dụng trong ngành nhựa cao su

Việc sử dụng Bơm dầu truyền nhiệt RY25-25-160 mang lại các lợi ích trực tiếp như:

• Duy trì nhiệt độ khuôn và thiết bị ổn định.
• Hạn chế điểm quá nóng hoặc thiếu nhiệt.
• Giúp vật liệu nhựa và cao su mềm đều hơn.
• Hỗ trợ quá trình ép, đùn, cán và lưu hóa ổn định.
• Giảm sai lệch chất lượng giữa các mẻ sản xuất.
• Phù hợp với cụm gia nhiệt quy mô nhỏ và vừa.
• Tiết kiệm diện tích nhờ kết cấu bơm tương đối gọn.

Bơm dầu truyền nhiệt RY25-25-160 được ứng dụng trong ngành sản xuất nhựa cao su để tuần hoàn dầu nóng cho khuôn nhựa, máy ép, dây chuyền đùn, máy cán, thiết bị lưu hóa và bồn gia nhiệt nguyên liệu.

Với lưu lượng 3 m³/h, cột áp 27 m và công suất động cơ 1,5 kW, bơm phù hợp với các hệ thống cần kiểm soát nhiệt ở quy mô nhỏ và vừa. Dòng dầu tuần hoàn ổn định giúp nhiệt phân bố đều, hỗ trợ quá trình tạo hình và nâng cao tính đồng nhất của sản phẩm nhựa, cao su.
