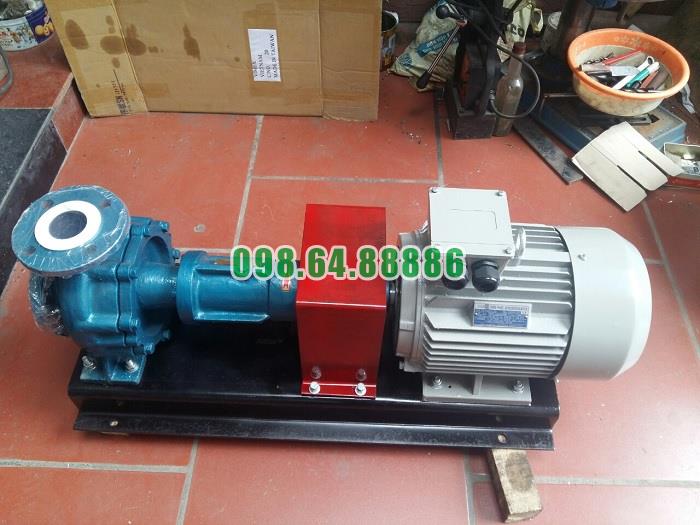

Máy bơm dầu truyền nhiệt RY50-32-200 công suất 5.5 kW, tốc độ 2900 vòng/phút, cột áp 50 m, lưu lượng 18 m3/h

Sử dụng Bơm dầu truyền nhiệt RY50-32-200 cho hệ thống sấy công nghiệp quy mô lớn

Trong các dây chuyền sấy công nghiệp quy mô lớn, việc duy trì nguồn nhiệt liên tục và ổn định có ảnh hưởng trực tiếp đến năng suất, thời gian sấy và khả năng kiểm soát chất lượng sản phẩm. Bơm dầu truyền nhiệt RY50-32-200 đảm nhiệm nhiệm vụ tuần hoàn dầu nóng giữa thiết bị gia nhiệt và bộ trao đổi nhiệt của hệ thống sấy, giúp nhiệt lượng được vận chuyển liên tục đến khu vực cần sử dụng.

Với bộ thông số sử dụng gồm lưu lượng 18 m³/h, cột áp 50 m, công suất động cơ 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 có thể được lựa chọn cho các hệ thống sấy có yêu cầu thủy lực tương ứng. Giá trị của bơm trong dây chuyền sấy nằm ở khả năng duy trì dòng dầu tải nhiệt liên tục trong toàn bộ vòng tuần hoàn.

RY50-32-200 là bộ phận tuần hoàn nhiệt của hệ thống sấy

Trong hệ thống sấy sử dụng dầu tải nhiệt, lò dầu hoặc thiết bị gia nhiệt có nhiệm vụ tạo nhiệt, còn RY50-32-200 vận chuyển lượng nhiệt đó đến bộ trao đổi nhiệt.

Một vòng tuần hoàn điển hình có thể hình dung như sau:

Thiết bị gia nhiệt → RY50-32-200 → bộ trao đổi nhiệt của buồng sấy → đường dầu hồi → thiết bị gia nhiệt.

Dầu nóng đi qua bộ trao đổi nhiệt và truyền nhiệt cho luồng không khí sấy. Sau khi nhiệt độ dầu giảm, dầu được đưa trở lại nguồn gia nhiệt để tiếp tục nhận nhiệt.

Nhờ bơm làm việc liên tục, quá trình vận chuyển nhiệt được duy trì trong suốt thời gian sấy.

Duy trì nguồn nhiệt liên tục cho buồng sấy công nghiệp

Đối với hệ thống sấy quy mô lớn, lượng vật liệu trong buồng sấy thường lớn và thời gian xử lý kéo dài. Nếu nguồn nhiệt bị gián đoạn, nhiệt độ trong buồng có thể giảm, làm kéo dài chu kỳ sấy.

Bơm dầu truyền nhiệt RY50-32-200 giúp duy trì dòng dầu nóng qua bộ trao đổi nhiệt, từ đó tạo điều kiện để hệ thống liên tục cung cấp nhiệt cho không khí sấy.

Điều này đặc biệt quan trọng đối với:

• Hầm sấy liên tục.
• Buồng sấy nhiều tầng.
• Hệ thống sấy băng tải.
• Máy sấy công nghiệp có bộ trao đổi nhiệt dầu – không khí.
• Dây chuyền sấy vật liệu hoạt động nhiều giờ mỗi ngày.

Lưu lượng 18 m³/h hỗ trợ vận chuyển lượng nhiệt cần thiết

Trong hệ thống dầu tải nhiệt, lưu lượng dầu có ảnh hưởng trực tiếp tới lượng nhiệt được vận chuyển từ nguồn nhiệt tới bộ trao đổi nhiệt.

Với lưu lượng 18 m³/h, RY50-32-200 tạo dòng tuần hoàn cho hệ thống được thiết kế tương ứng. Dầu nóng liên tục được đưa tới bộ trao đổi nhiệt và dầu sau khi giảm nhiệt liên tục quay trở lại lò dầu.

Việc duy trì đủ lưu lượng giúp bề mặt trao đổi nhiệt luôn được cung cấp môi chất nóng, từ đó hỗ trợ duy trì nguồn nhiệt cho buồng sấy.

Cột áp 50 m phù hợp mạng đường ống có nhiều trở lực

Hệ thống sấy công nghiệp lớn thường có mạng dầu tải nhiệt tương đối phức tạp. Dầu phải đi qua đường ống dài, van, co nối, bộ chia và các bộ trao đổi nhiệt.

Những thành phần này tạo ra tổn thất áp suất.

Với cột áp 50 m, RY50-32-200 có khả năng khắc phục mức trở lực tương ứng của hệ thống, giúp dầu tiếp tục lưu thông qua toàn bộ vòng tuần hoàn.

Điều này đặc biệt hữu ích khi thiết bị gia nhiệt được bố trí cách xa buồng sấy hoặc khi hệ thống có nhiều bộ trao đổi nhiệt.

RY50-32-200 có thể cấp dầu nóng cho nhiều vùng sấy

Các hầm sấy quy mô lớn thường được chia thành nhiều vùng nhiệt khác nhau. Mỗi khu vực có thể sử dụng một bộ trao đổi nhiệt riêng để điều chỉnh nhiệt độ.

Trong cấu hình này, RY50-32-200 có thể đưa dầu nóng vào đường ống chính. Từ đường chính, dầu được phân phối đến từng nhánh trao đổi nhiệt.

Sau khi truyền nhiệt, các nhánh dầu được gom về đường hồi và quay trở lại nguồn gia nhiệt.

Cấu hình như vậy giúp nhà máy hình thành một hệ thống dầu tải nhiệt tập trung phục vụ nhiều vùng của dây chuyền sấy.

Tuy nhiên, việc một RY50-32-200 có đủ khả năng cấp cho toàn bộ hệ thống hay không phải được xác định dựa trên tổng lưu lượng và tổng tổn thất áp suất thực tế.

Hỗ trợ kiểm soát nhiệt độ trong quá trình sấy

Chất lượng sản phẩm sấy phụ thuộc lớn vào khả năng kiểm soát nhiệt độ.

Nếu lưu lượng dầu nóng thay đổi mạnh, nhiệt lượng cấp cho bộ trao đổi nhiệt cũng có thể thay đổi. Điều này làm việc điều khiển nhiệt độ buồng sấy trở nên khó khăn hơn.

RY50-32-200 hoạt động theo nguyên lý ly tâm, tạo dòng dầu liên tục. Khi bơm hoạt động ổn định ở vùng làm việc phù hợp, hệ thống điều khiển có điều kiện duy trì nguồn nhiệt ổn định hơn.

Nhờ đó, van điều khiển, cảm biến nhiệt và quạt tuần hoàn có thể phối hợp tốt hơn trong quá trình kiểm soát nhiệt độ sấy.

Phù hợp với hệ thống sấy yêu cầu nhiệt độ cao

Dòng RY được thiết kế cho hệ thống dầu tải nhiệt có nhiệt độ môi chất cao. Phạm vi của dòng bơm cho phép làm việc với môi chất tới 350°C trong điều kiện phù hợp.

Đây là đặc tính quan trọng đối với các hệ thống sấy công nghiệp cần nguồn nhiệt cao hơn so với những phương pháp gia nhiệt thông thường.

Dầu tải nhiệt có thể được gia nhiệt tại lò rồi đưa đến thiết bị sấy mà không cần đưa ngọn lửa hoặc khí đốt tiếp xúc trực tiếp với vật liệu.

Vì vậy, sử dụng Bơm dầu truyền nhiệt RY50-32-200 cho hệ thống sấy công nghiệp quy mô lớn phù hợp với mô hình gia nhiệt gián tiếp bằng dầu nóng.

Duy trì nhiệt đồng đều hơn trên dây chuyền sấy dài

Trong hầm sấy hoặc băng tải sấy có chiều dài lớn, việc phân phối nhiệt đều giữa đầu và cuối dây chuyền là vấn đề quan trọng.

Nếu lưu lượng dầu không đủ, bộ trao đổi nhiệt ở những vị trí xa nguồn nhiệt có thể nhận lượng dầu không như yêu cầu.

RY50-32-200 tạo áp lực tuần hoàn để đưa dầu đi qua hệ thống đường ống và các bộ trao đổi nhiệt. Khi mạng đường ống được cân bằng đúng, dòng dầu có thể được phân phối hợp lý tới từng khu vực.

Điều này hỗ trợ hạn chế chênh lệch nhiệt giữa các vùng của dây chuyền sấy.

RY50-32-200 phù hợp với hệ thống sấy hoạt động thời gian dài

Nhiều hệ thống sấy công nghiệp phải vận hành trong nhiều giờ liên tục để xử lý lượng nguyên liệu lớn.

RY50-32-200 được thiết kế cho nhiệm vụ tuần hoàn dầu truyền nhiệt, sử dụng kết cấu gồm bánh công tác, trục, hai ổ bi, khớp nối mềm và hệ thống làm kín phù hợp với dầu nóng.

Khi được lắp đặt và bảo dưỡng đúng yêu cầu, bơm có thể duy trì nhiệm vụ tuần hoàn trong các chu kỳ sản xuất kéo dài.

Đối với dây chuyền thực sự không được phép gián đoạn, nhà máy nên cân nhắc cấu hình một bơm làm việc và một bơm dự phòng.

Hỗ trợ hệ thống sấy băng tải liên tục

Trong dây chuyền sấy băng tải, vật liệu liên tục đi qua nhiều khu vực nhiệt. Vì sản phẩm không dừng lại tại một vị trí cố định nên hệ thống phải cấp nhiệt liên tục.

RY50-32-200 có thể tuần hoàn dầu nóng tới các bộ trao đổi nhiệt bố trí dọc theo băng tải.

Quạt tuần hoàn đưa không khí qua các bộ trao đổi nhiệt rồi thổi khí nóng vào vùng sấy. Dầu sau khi truyền nhiệt được thu hồi về hệ thống gia nhiệt.

Việc duy trì dầu tuần hoàn đều giúp nguồn nhiệt phù hợp hơn với đặc tính sản xuất liên tục của băng tải.

Ứng dụng trong hệ thống sấy nhiều tầng

Hệ thống sấy nhiều tầng giúp tăng diện tích sấy trên cùng một không gian nhà xưởng. Tuy nhiên, khi số tầng tăng, việc phân phối nhiệt đến từng tầng cũng trở nên phức tạp hơn.

RY50-32-200 có thể đưa dầu nóng tới đường ống phân phối chung, sau đó chia dòng đến từng bộ trao đổi nhiệt của các tầng.

Để đạt hiệu quả, mỗi nhánh cần được tính toán và cân bằng lưu lượng phù hợp. Bơm cung cấp nguồn lưu lượng và cột áp chung, trong khi van và hệ thống đường ống thực hiện nhiệm vụ phân phối.

Tản nhiệt tự nhiên giúp đơn giản hệ thống phụ trợ

Một đặc điểm của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.

Trong một nhà máy có hệ thống sấy lớn, giảm bớt đường nước làm mát phụ trợ giúp bố trí cụm bơm đơn giản hơn.

Nhà máy có thể tập trung vào vòng dầu tải nhiệt chính mà không cần thiết kế thêm một vòng nước làm mát riêng chỉ để phục vụ cụm bơm.

Điều kiện để RY50-32-200 làm việc ổn định trong hệ thống sấy

Đối với dây chuyền sấy quy mô lớn, bơm thường phải làm việc trong thời gian dài nên chất lượng lắp đặt và vận hành rất quan trọng.

Đường hút và đường xả phải được đỡ độc lập, không để tải trọng đường ống tác động lên thân bơm. Bơm và động cơ cần căn đồng tâm chính xác, ổ bi phải được bôi trơn đúng yêu cầu và hệ thống cần được loại bỏ không khí trước khi khởi động.

Bên cạnh đó, cần tránh để RY50-32-200 vận hành lâu dài dưới 30% lưu lượng thiết kế, bởi lưu lượng quá thấp có thể làm trạng thái thủy lực bên trong bơm trở nên bất lợi.

Gia nhiệt từ từ trước khi đưa hệ thống sấy lên nhiệt độ cao

Đối với hệ thống sấy sử dụng dầu nóng, không nên đưa bơm từ trạng thái nguội lên nhiệt độ cao quá nhanh.

Dòng RY yêu cầu quá trình gia nhiệt được thực hiện có kiểm soát. Chênh lệch nhiệt độ giữa dầu tại cửa hút và thân bơm không nên vượt quá 40°C, trong khi tốc độ tăng nhiệt được giới hạn khoảng 50°C mỗi giờ.

Việc gia nhiệt từ từ giúp các chi tiết cơ khí giãn nở đồng đều hơn và giảm nguy cơ phát sinh sai lệch khi bơm đạt nhiệt độ vận hành.

Theo dõi bơm giúp hạn chế dừng dây chuyền sấy

Trong hệ thống sấy quy mô lớn, một sự cố bơm có thể khiến toàn bộ nguồn nhiệt bị gián đoạn.

Vì vậy, trong quá trình vận hành cần thường xuyên theo dõi:

Lưu lượng dầu, áp suất, nhiệt độ ổ bi, độ rung, tiếng ồn, tình trạng rò rỉ và nhiệt độ thân bơm.

Độ rung của dòng RY được yêu cầu kiểm soát ở mức không vượt quá 0,06 mm. Khi xuất hiện rung, nóng ổ bi hoặc tiếng động bất thường, cần kiểm tra sớm để tránh sự cố lớn hơn.

Giá trị của RY50-32-200 đối với hệ thống sấy quy mô lớn

Vai trò chính của RY50-32-200 không phải trực tiếp tạo ra nhiệt mà là duy trì quá trình vận chuyển nhiệt.

Trong dây chuyền sấy lớn, chức năng này ảnh hưởng trực tiếp tới khả năng khai thác nguồn nhiệt của lò dầu. Nếu không có lưu lượng tuần hoàn phù hợp, dù thiết bị gia nhiệt có công suất lớn thì nhiệt lượng cũng không thể được phân phối hiệu quả đến các vùng sấy.

Do đó, lựa chọn đúng bơm giúp hệ thống duy trì:

• Dòng dầu nóng liên tục.
• Nguồn nhiệt ổn định cho bộ trao đổi nhiệt.
• Phân phối nhiệt tới nhiều khu vực sấy.
• Khả năng kiểm soát nhiệt độ thuận lợi hơn.
• Chu kỳ sản xuất liên tục.
• Hạn chế thời gian dừng do thiếu tuần hoàn dầu.

Sử dụng Bơm dầu truyền nhiệt RY50-32-200 cho hệ thống sấy công nghiệp quy mô lớn giúp hình thành vòng tuần hoàn dầu nóng liên tục giữa nguồn gia nhiệt và các bộ trao đổi nhiệt. Bơm có thể phục vụ hầm sấy, băng tải sấy, buồng sấy nhiều tầng và các dây chuyền sử dụng nguồn nhiệt tập trung khi yêu cầu thủy lực của hệ thống phù hợp.

Với lưu lượng 18 m³/h, cột áp 50 m, công suất động cơ 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 có khả năng đáp ứng những hệ thống sấy có nhu cầu tương ứng. Hiệu quả cao nhất đạt được khi bơm được lựa chọn đúng điểm làm việc, hệ thống đường ống được cân bằng hợp lý, dầu được tuần hoàn liên tục và quá trình gia nhiệt được kiểm soát đúng kỹ thuật. Khi đó, RY50-32-200 trở thành một bộ phận quan trọng giúp hệ thống sấy công nghiệp quy mô lớn duy trì nguồn nhiệt ổn định, hoạt động liên tục và khai thác hiệu quả năng lượng từ hệ thống dầu tải nhiệt.
