Bơm dầu truyền nhiệt RY80-50-250A thuộc dòng bơm tuần hoàn dầu nóng RY, được thiết kế cho môi trường nhiệt độ cao. Khi tìm hiểu về “cánh bơm tản nhiệt”, cần làm rõ rằng tài liệu kỹ thuật hiện có mô tả hai nội dung riêng biệt: bánh công tác của bơm và cơ chế tản nhiệt tự nhiên của toàn bộ cụm bơm. Tài liệu không nêu một bộ phận riêng có tên “cánh tản nhiệt”.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dòng dầu. Dầu đi vào bơm theo hướng trục, tiếp cận tâm bánh công tác, sau đó được các cánh trên bánh công tác gia tốc và đẩy ra phía ngoài để tạo lưu lượng và cột áp.
Đối với model RY80-50-250A, số “250” thể hiện đường kính ngoài danh nghĩa của bánh công tác thuộc nhóm 250 mm. Ký hiệu “A” cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.
Thiết kế này giúp điều chỉnh đặc tính làm việc của bơm theo nhu cầu thực tế của hệ thống.
Chức năng chính của cánh trên bánh công tác là tạo chuyển động cho dầu tải nhiệt.
Khi trục quay ở khoảng 2.900 vòng/phút, bánh công tác nhận mô-men từ động cơ và truyền năng lượng cho dòng dầu. Nhờ đó, RY80-50-250A đạt điểm làm việc công bố khoảng 43 m³/h tại cột áp 60 m.
Vì vậy, xét đúng theo tài liệu kỹ thuật, cánh bánh công tác là chi tiết tạo lưu lượng và cột áp, không được mô tả như một bộ phận chuyên dùng để tản nhiệt.
Điểm đáng chú ý của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp cụm bơm có kết cấu gọn hơn và giảm số lượng thiết bị phụ trợ. Thay vì phải bố trí thêm đường nước cấp, đường nước hồi và các phụ kiện làm mát, bơm tận dụng chính cấu trúc cơ khí của cụm bơm để hỗ trợ thoát nhiệt.
Trong kết cấu dòng RY, thân bơm chứa dầu nóng nằm phía trước, còn cụm ổ trục và truyền động được bố trí phía sau.
Giữa hai khu vực này có các chi tiết như nắp bơm, trục, giá đỡ và thân ổ trục.
Cách bố trí kéo dài như vậy tạo khoảng cách giữa nguồn nhiệt chính và cụm vòng bi, giúp giảm ảnh hưởng trực tiếp của nhiệt từ dầu nóng lên khu vực ổ trục.
Đây là một phần quan trọng trong thiết kế tản nhiệt tự nhiên của RY80-50-250A.
Giá đỡ không chỉ làm nhiệm vụ cơ khí mà còn góp phần tạo không gian giữa thân bơm và phần truyền động.
Thân ổ trục chứa hai bộ vòng bi và được bố trí tách khỏi khu vực dầu nóng.
Cấu tạo này hỗ trợ việc giữ cụm vòng bi trong điều kiện làm việc ổn định hơn, đặc biệt khi bơm vận chuyển dầu ở nhiệt độ cao.
Tài liệu kỹ thuật không cung cấp thông tin về:
Số lượng cánh tản nhiệt.
Chiều cao cánh tản nhiệt.
Độ dày cánh.
Vật liệu cánh.
Diện tích bề mặt tản nhiệt.
Do đó, không nên khẳng định RY80-50-250A sử dụng một bộ cánh tản nhiệt riêng có hình dạng hoặc số lượng cụ thể.
Thông tin chắc chắn có thể xác nhận là bơm sử dụng tản nhiệt tự nhiên, còn bánh công tác thực hiện nhiệm vụ tạo dòng chảy.
Một lợi thế rõ ràng của thiết kế này là không phải phụ thuộc vào hệ thống nước làm mát bên ngoài.
Điều này giúp giảm:
Đường ống phụ trợ.
Van nước làm mát.
Các điểm nối có khả năng rò rỉ.
Yêu cầu bảo dưỡng hệ thống nước.
Chi phí vận hành liên quan đến làm mát.
Nhờ đó, tổng thể hệ thống bơm dầu nóng trở nên đơn giản hơn.
Mặc dù không phải bộ phận tản nhiệt, bánh công tác vẫn làm việc trực tiếp trong môi trường dầu nóng.
Khi nhiệt độ dầu tăng, bánh công tác, trục và thân bơm đều chịu giãn nở nhiệt.
Vì vậy, trước khi khởi động, bơm cần được gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quy trình này giúp các chi tiết giãn nở từ từ và hạn chế ảnh hưởng đến khe hở cơ khí.
Cánh bánh công tác và cơ chế tản nhiệt không thực hiện cùng một chức năng, nhưng cùng tham gia vào khả năng làm việc ổn định của RY80-50-250A.
Bánh công tác tạo dòng dầu và cột áp.
Cơ chế tản nhiệt tự nhiên giúp hạn chế ảnh hưởng nhiệt lên cụm ổ trục và hệ truyền động.
Sự phối hợp giữa hai yếu tố này giúp bơm vừa duy trì được lưu lượng dầu nóng, vừa giữ kết cấu tương đối đơn giản.
Thiết kế cánh bơm của Bơm dầu truyền nhiệt RY80-50-250A tập trung vào chức năng thủy lực, với bánh công tác thuộc nhóm đường kính danh nghĩa 250 mm và phiên bản A đã được tiện giảm đường kính lần thứ nhất.
Về tản nhiệt, RY80-50-250A không được tài liệu mô tả là có một bộ “cánh tản nhiệt” riêng. Điểm nổi bật thực sự nằm ở cơ chế tản nhiệt tự nhiên của toàn bộ cụm bơm, giúp giảm phụ thuộc vào hệ thống làm mát bằng nước.
Vì vậy, khi đánh giá thiết kế của RY80-50-250A, nên hiểu rằng bánh công tác đảm nhiệm tạo dòng dầu, còn kết cấu tổng thể của bơm đảm nhiệm hỗ trợ tản nhiệt tự nhiên. Đây là hai yếu tố riêng biệt nhưng cùng góp phần giúp bơm làm việc ổn định trong hệ thống dầu tải nhiệt nhiệt độ cao
Bơm dầu truyền nhiệt RY80-50-250A có thể mang lại hiệu quả kinh tế tốt cho doanh nghiệp khi được lựa chọn đúng với yêu cầu của hệ thống tuần hoàn dầu nóng. Giá trị kinh tế của model này không chỉ nằm ở khả năng vận chuyển dầu truyền nhiệt mà còn đến từ thiết kế tương đối đơn giản, cơ chế tản nhiệt tự nhiên và khả năng làm việc trong các hệ thống nhiệt độ cao mà không cần bố trí hệ thống làm mát bằng nước riêng.

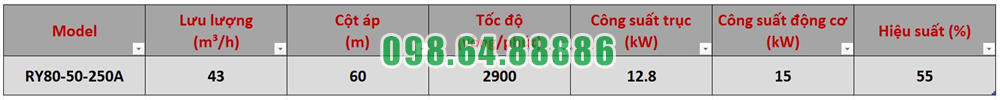

Với lưu lượng khoảng 43 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, RY80-50-250A phù hợp với nhiều hệ thống gia nhiệt công nghiệp có nhu cầu tuần hoàn dầu liên tục.
Một trong những yếu tố trực tiếp tạo lợi ích kinh tế cho RY80-50-250A là thiết kế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Doanh nghiệp có thể giảm bớt nhu cầu đầu tư và vận hành các hạng mục phụ trợ như đường cấp nước, đường hồi nước, van, phụ kiện và hệ thống tuần hoàn nước làm mát.
Việc giảm số lượng thiết bị phụ trợ cũng giúp hệ thống đơn giản hơn, từ đó giảm thêm công việc kiểm tra và bảo dưỡng liên quan đến hệ thống nước làm mát.
Dòng bơm RY được thiết kế với kết cấu gọn và bơm được lắp đồng tâm với động cơ trên cùng một bệ máy.
Đối với doanh nghiệp, cấu hình này giúp việc bố trí thiết bị trong nhà máy thuận tiện hơn, đặc biệt tại những khu vực có diện tích lắp đặt hạn chế.
Khi hệ thống không cần thêm cụm làm mát bằng nước riêng, khối lượng đường ống phụ trợ cũng được giảm xuống. Điều này có thể giúp đơn giản hóa quá trình thi công và lắp đặt ban đầu.
RY80-50-250A có công suất trục khoảng 12,8 kW và được trang bị động cơ 15 kW.
Mức công suất động cơ này cao hơn công suất trục tại điểm làm việc được công bố, tạo khoảng dự phòng nhất định cho quá trình vận hành.
Việc lựa chọn đúng công suất động cơ giúp doanh nghiệp tránh tình trạng sử dụng một động cơ quá lớn không cần thiết, đồng thời vẫn bảo đảm khả năng dẫn động bơm ở điều kiện thiết kế.
Tuy nhiên, hiệu quả sử dụng điện thực tế vẫn phụ thuộc vào điểm làm việc của hệ thống. Bơm cần được vận hành gần vùng đặc tính phù hợp để hạn chế tiêu hao năng lượng không cần thiết.
Bơm dầu truyền nhiệt RY80-50-250A thuộc dòng RY có khả năng vận chuyển môi chất với nhiệt độ không vượt quá 350°C, với điều kiện chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.
Khả năng này cho phép doanh nghiệp sử dụng bơm trong nhiều hệ thống gia nhiệt công nghiệp mà không cần thay đổi sang một loại bơm khác khi nhiệt độ dầu làm việc ở mức cao trong phạm vi cho phép.
Nhờ đó, một model phù hợp có thể đáp ứng ổn định cho các vòng tuần hoàn dầu nóng trong nhiều dây chuyền sản xuất.
Trong hệ thống gia nhiệt bằng dầu tải nhiệt, bơm giữ vai trò duy trì dòng dầu giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.
Nếu dòng dầu bị gián đoạn, khả năng truyền nhiệt của hệ thống sẽ bị ảnh hưởng. Vì vậy, việc sử dụng RY80-50-250A đúng điểm làm việc giúp duy trì quá trình tuần hoàn ổn định và hỗ trợ dây chuyền vận hành liên tục.
Đối với doanh nghiệp sản xuất, khả năng duy trì hoạt động ổn định có ý nghĩa kinh tế vì giúp hạn chế thời gian dừng máy ngoài kế hoạch.
RY80-50-250A có cấu tạo gồm thân bơm, bánh công tác, trục, cụm ổ trục và bộ làm kín. Trình tự tháo lắp cũng được quy định rõ trong hướng dẫn kỹ thuật.
Điều này giúp công tác kiểm tra, bảo dưỡng và thay thế các chi tiết hao mòn được thực hiện có hệ thống.
Theo hướng dẫn, ổ bi cần được kiểm tra sau khoảng 300 giờ vận hành đầu tiên, còn lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc trước khi cần kiểm tra và bổ sung.
Việc bảo dưỡng đúng chu kỳ giúp hạn chế hư hỏng phát sinh lớn và kéo dài thời gian sử dụng của các bộ phận quan trọng.
Hiệu quả kinh tế của Bơm dầu truyền nhiệt RY80-50-250A phụ thuộc nhiều vào cách vận hành.
Doanh nghiệp cần duy trì bơm trong vùng lưu lượng phù hợp, không để bơm hoạt động dưới 30% lưu lượng thiết kế, đảm bảo đường ống được đỡ độc lập và căn chỉnh đồng tâm chính xác giữa bơm với động cơ.
Khi những điều kiện này được thực hiện đúng, có thể hạn chế các nguyên nhân gây rung, nóng ổ bi, tăng ma sát hoặc hư hỏng sớm.
Sai đồng tâm giữa trục bơm và động cơ có thể làm tăng ma sát, rung động và tải cho động cơ. Việc căn chỉnh đúng ngay từ khi lắp đặt giúp giảm nguy cơ phải sửa chữa ổ bi, trục hoặc các bộ phận truyền động.
Hệ thống cần được súc rửa và bố trí bộ lọc tại đường hút để tránh cặn, xỉ hàn và dị vật đi vào bánh công tác.
Việc giữ dầu sạch giúp hạn chế tắc nghẽn, giảm lưu lượng và những lần dừng máy để vệ sinh bơm.
Dòng RY có phạm vi ứng dụng trong các ngành dầu khí, hóa chất, cao su, nhựa, dược phẩm, in nhuộm, vật liệu làm đường, chế biến thực phẩm và chế biến gỗ.
Khả năng ứng dụng rộng giúp RY80-50-250A có thể được xem xét cho nhiều dây chuyền sử dụng dầu tải nhiệt, miễn là yêu cầu lưu lượng, cột áp, nhiệt độ và đặc tính môi chất phù hợp.
Đối với doanh nghiệp, việc sử dụng một dòng bơm quen thuộc trong nhiều hệ thống cũng có thể thuận lợi hơn cho công tác vận hành, bảo dưỡng và quản lý phụ tùng.
Không nên đánh giá hiệu quả kinh tế của RY80-50-250A chỉ dựa vào công suất động cơ hoặc giá mua thiết bị.
Model này đạt điểm thông số khoảng 43 m³/h tại cột áp 60 m. Nếu hệ thống thực tế yêu cầu khác quá nhiều so với vùng làm việc của bơm, hiệu quả vận hành có thể giảm và chi phí điện năng hoặc bảo dưỡng có thể tăng.
Vì vậy, doanh nghiệp cần tính toán lưu lượng, cột áp và tổn thất đường ống trước khi lựa chọn RY80-50-250A.
Bơm dầu truyền nhiệt RY80-50-250A mang lại hiệu quả kinh tế cao cho doanh nghiệp khi được ứng dụng đúng trong hệ thống tuần hoàn dầu tải nhiệt có yêu cầu phù hợp với thông số của bơm.
Lợi ích kinh tế đáng chú ý đến từ thiết kế tản nhiệt tự nhiên không cần hệ thống làm mát bằng nước, kết cấu tương đối gọn, động cơ 15 kW phù hợp với công suất trục 12,8 kW và khả năng làm việc với dầu truyền nhiệt ở nhiệt độ cao.
Để đạt hiệu quả kinh tế thực tế, doanh nghiệp cần lựa chọn đúng điểm làm việc, căn chỉnh chính xác, giữ dầu tải nhiệt sạch và thực hiện bảo dưỡng định kỳ. Khi các điều kiện này được bảo đảm, Bơm dầu truyền nhiệt RY80-50-250A có thể giúp giảm thiết bị phụ trợ, hạn chế sự cố và duy trì hệ thống gia nhiệt vận hành ổn định trong thời gian dài

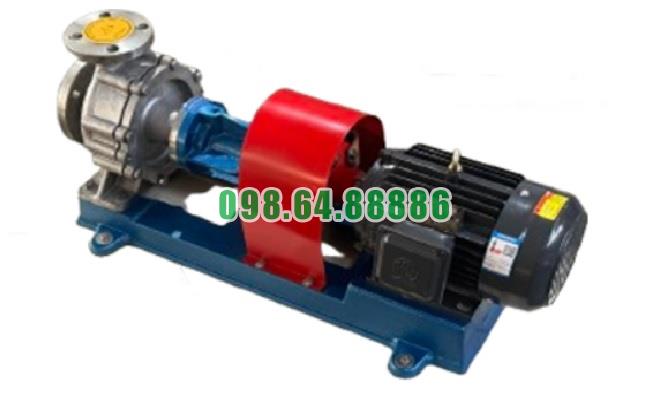

Máy bơm dầu truyền nhiệt RY80-50-250A công suất 15 kW, lưu lượng 43 m3/h, cột áp 60 m
