Bơm dầu truyền nhiệt RY65-40-200A vận hành luân chuyển dầu nóng theo nguyên lý ly tâm. Dầu nóng được hút vào tâm cánh bơm, nhận năng lượng từ cánh quay rồi được đẩy ra cửa xả để tiếp tục đi qua hệ thống gia nhiệt.
RY65-40-200A có cửa hút theo phương trục. Khi bơm hoạt động, dầu truyền nhiệt từ đường hồi đi vào khu vực tâm cánh bơm.
Đây là bước đầu tiên trong chu trình tuần hoàn dầu nóng của hệ thống.
Động cơ 5.5 kW truyền chuyển động qua khớp nối đến trục bơm. Trục làm cánh bơm quay ở tốc độ 2900 vòng/phút.
Khi cánh bơm quay, dầu ở tâm cánh nhận năng lượng và bị đẩy ra phía ngoài nhờ lực ly tâm. Quá trình này làm tăng vận tốc và năng lượng của dòng dầu.
Sau khi rời cánh bơm, dầu đi vào phần dẫn dòng của thân bơm. Tại đây, một phần động năng được chuyển thành áp suất.
Với RY65-40-200A, bơm đáp ứng điểm làm việc 25 m³/h và cột áp 35 m. Cột áp này giúp dầu vượt qua trở lực của đường ống, van, bộ lọc và các thiết bị trao đổi nhiệt trong hệ thống.
Từ cửa xả, dầu nóng tiếp tục được đưa đến các thiết bị cần gia nhiệt.
Dầu mang nhiệt từ nguồn gia nhiệt đến thiết bị sản xuất, sau đó truyền một phần nhiệt năng cho quá trình công nghệ. Sau khi truyền nhiệt, dầu tiếp tục đi theo đường hồi về phía bơm.
Quá trình làm việc của bơm dầu truyền nhiệt RY65-40-200A có thể mô tả ngắn gọn như sau:
Dầu hồi về bơm → đi vào tâm cánh bơm → được cánh bơm tăng năng lượng → đi ra cửa xả → đến thiết bị sử dụng nhiệt → quay trở lại bơm.
Chu trình này được lặp lại liên tục trong suốt thời gian hệ thống vận hành.
Lưu lượng 25 m³/h giúp RY65-40-200A duy trì lượng dầu cần thiết lưu thông trong hệ thống khi điểm làm việc thực tế phù hợp với thông số thiết kế.
Dòng dầu liên tục giúp quá trình truyền nhiệt giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt không bị gián đoạn.
Trong thực tế, dầu phải vượt qua nhiều tổn thất áp suất trên đường ống và thiết bị.
Cột áp 35 m của RY65-40-200A cung cấp năng lượng cần thiết để duy trì dòng dầu qua hệ thống có mức trở lực tương ứng. Vì vậy, lưu lượng và cột áp phải được xem xét đồng thời khi đánh giá khả năng tuần hoàn dầu nóng.
Khi sử dụng dầu truyền nhiệt ở nhiệt độ cao, bơm cần được gia nhiệt trước khi đưa vào vận hành chính thức.
Việc tăng nhiệt từ từ giúp thân bơm và các chi tiết thích nghi với nhiệt độ môi chất, hạn chế biến đổi nhiệt đột ngột và hỗ trợ quá trình tuần hoàn ổn định hơn.
Bơm dầu truyền nhiệt RY65-40-200A vận hành luân chuyển dầu nóng bằng cách sử dụng cánh bơm quay để truyền năng lượng cho dầu, tăng áp và đưa dầu liên tục qua hệ thống gia nhiệt.

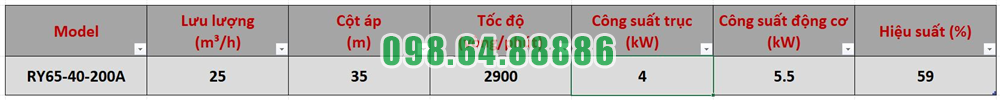

Với lưu lượng 25 m³/h, cột áp 35 m, tốc độ 2900 vòng/phút và động cơ 5.5 kW, RY65-40-200A phù hợp với hệ thống cần tuần hoàn dầu nóng ở điểm làm việc tương ứng. Cơ chế hút – tăng năng lượng – đẩy – hồi dầu liên tục chính là nguyên lý giúp bơm duy trì quá trình truyền nhiệt trong dây chuyền sản xuất.
Vì sao thiết kế của bơm dầu truyền nhiệt RY65-40-200A giúp tiết kiệm không gian chủ yếu nằm ở kết cấu gọn, cách bố trí bơm và động cơ trên cùng bệ, cùng với thiết kế tản nhiệt tự nhiên không cần hệ thống làm mát bằng nước truyền thống. Những yếu tố này giúp giảm số lượng thiết bị phụ trợ và đơn giản hóa khu vực lắp đặt.

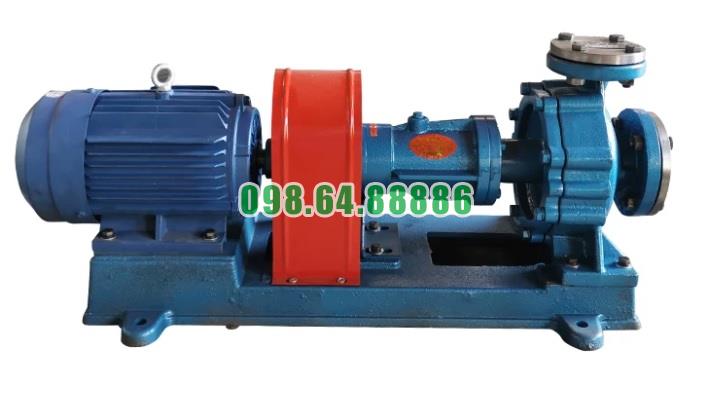

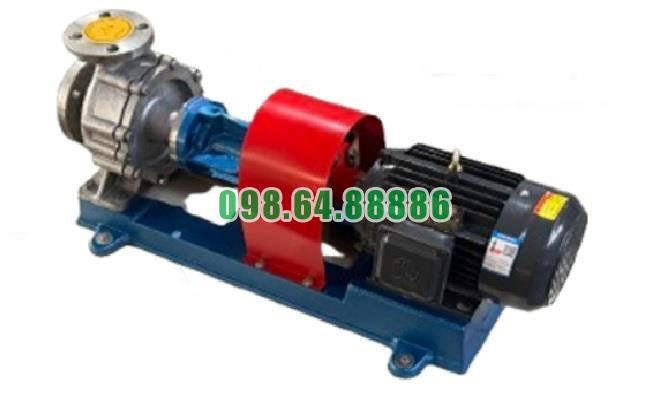

RY65-40-200A sử dụng kết cấu trong đó bơm và động cơ được lắp trên cùng một nền thông qua khớp nối.
Cách bố trí này giúp cụm thiết bị tập trung thành một bộ hoàn chỉnh thay vì phải tách riêng nhiều thành phần. Không gian lắp đặt vì vậy được sử dụng hiệu quả hơn, đồng thời thuận tiện cho việc căn chỉnh trục bơm và trục động cơ.
Một điểm quan trọng giúp bơm dầu truyền nhiệt RY65-40-200A tiết kiệm không gian là dòng RY sử dụng phương pháp tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Nếu sử dụng làm mát bằng nước, khu vực bơm thường phải bố trí thêm đường cấp nước, đường hồi nước và các phụ kiện liên quan. Với thiết kế RY, các thành phần này được giảm bớt.
Nhờ đó, cụm bơm gọn hơn và việc bố trí trong khu vực máy cũng đơn giản hơn.
Các bộ phận chính gồm thân bơm, nắp bơm, trục, cánh bơm và cụm ổ bi được bố trí thành một cụm liên tục theo phương trục.
Cách sắp xếp này giúp hạn chế việc phải sử dụng nhiều cụm cơ khí riêng biệt. Phần ổ bi, làm kín và truyền động được bố trí liền với thân bơm, tạo thành kết cấu tương đối gọn cho một thiết bị tuần hoàn dầu nóng.
Đây là yếu tố có tác động rõ nhất đến khả năng tiết kiệm diện tích.
Khi không cần một hệ thống nước làm mát riêng cho bơm, khu vực xung quanh RY65-40-200A không phải dành thêm diện tích cho đường ống nước, van và các điểm kết nối phụ trợ.
Điều này đặc biệt hữu ích trong các nhà máy có khu vực lắp đặt hạn chế hoặc cần bố trí nhiều thiết bị trên cùng một mặt bằng.
Dòng RY có cửa hút theo hướng dọc trục và cửa đẩy theo phương thẳng đứng.
Cách bố trí này giúp việc kết nối đường ống tương đối trực tiếp, hạn chế yêu cầu phải tạo quá nhiều đoạn chuyển hướng ngay sát thân bơm.
Khi hệ thống đường ống được thiết kế hợp lý, khu vực quanh bơm có thể được bố trí gọn hơn mà vẫn giữ đủ khoảng trống cho việc kiểm tra và bảo dưỡng.
Mặc dù hướng tới thiết kế tiết kiệm không gian, RY65-40-200A vẫn có đầy đủ các bộ phận cần thiết cho bơm dầu truyền nhiệt như cánh bơm, trục, hai ổ bi, packing, phớt dầu và cụm truyền động.
Điểm đáng chú ý là các bộ phận này được tích hợp trong một kết cấu tương đối tập trung, thay vì phải dựa nhiều vào các hệ thống phụ trợ bên ngoài.
Trong một hệ thống cấp nhiệt, ngoài bơm còn có lò gia nhiệt, đường ống, van, bộ lọc và thiết bị trao đổi nhiệt. Vì vậy, diện tích dành cho cụm bơm cần được tối ưu.
RY65-40-200A có lợi thế ở chỗ giảm nhu cầu bố trí hệ thống làm mát riêng và sử dụng cụm bơm – động cơ trên cùng bệ. Điều này giúp người thiết kế dễ sắp xếp bơm trong tổng thể hệ thống hơn.
Vì sao thiết kế của bơm dầu truyền nhiệt RY65-40-200A giúp tiết kiệm không gian có thể giải thích bằng ba yếu tố chính: bơm và động cơ được lắp trên cùng một bệ, kết cấu các bộ phận được bố trí tập trung và đặc biệt là sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Nhờ giảm các thiết bị phụ trợ và đường ống làm mát, RY65-40-200A có kết cấu gọn hơn, thuận tiện cho việc bố trí trong các hệ thống dầu truyền nhiệt có không gian lắp đặt hạn chế.
Bơm dầu công nghiệp chịu nhiệt RY65-40-200A Lưu lượng 25 m3/h, công suất 5.5 kW, cột áp 35 m
