Tính năng chống rò rỉ dầu nóng vượt trội của Bơm dầu truyền nhiệt RY65-50-160 tập trung chủ yếu ở kết cấu làm kín tại khu vực trục bơm. Đây là vị trí đặc biệt quan trọng vì trục phải quay liên tục trong khi bên trong thân bơm chứa dầu truyền nhiệt nóng.
Theo tài liệu kỹ thuật dòng RY, cụm làm kín sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt. Hai thành phần này phối hợp nhằm hạn chế dầu nóng thoát ra ngoài theo khe hở quanh trục bơm.
Bộ chèn làm kín được bố trí trong buồng làm kín trên nắp bơm. Đây là khu vực trực tiếp bao quanh trục và có nhiệm vụ kiểm soát đường thoát của dầu theo phương dọc trục.
Tài liệu tháo lắp cho thấy bộ chèn làm kín được đặt trực tiếp trong buồng làm kín của nắp bơm và có thể tháo riêng khi tiến hành bảo dưỡng.
Cách bố trí này giúp Bơm dầu truyền nhiệt RY65-50-160 tạo lớp làm kín ngay tại vị trí có nguy cơ phát sinh rò rỉ cao nhất.
Bên cạnh bộ chèn, bơm còn sử dụng phớt dầu cao su chịu nhiệt. Trên sơ đồ cấu tạo dòng RY, phớt dầu và bộ chèn làm kín được thể hiện là hai chi tiết riêng biệt, lần lượt nằm trong cụm làm kín quanh trục.
Việc sử dụng phớt chịu nhiệt đặc biệt phù hợp với đặc tính của dòng RY chuyên vận chuyển chất lỏng có nhiệt độ cao.
Dòng RY được thiết kế để vận chuyển môi chất có nhiệt độ làm việc không vượt quá 350°C.
Trong điều kiện này, bộ phận làm kín phải chịu ảnh hưởng nhiệt liên tục. Sự kết hợp giữa bộ chèn làm kín và phớt dầu chịu nhiệt giúp RY65-50-160 phù hợp hơn với môi trường dầu nóng so với các kết cấu làm kín thông thường không được thiết kế cho nhiệt độ cao.
Theo hướng dẫn bảo dưỡng, khi bơm mới đưa vào vận hành có thể xuất hiện một lượng rò rỉ nhẹ tại bộ làm kín. Sau một thời gian chạy rà, lượng rò rỉ này có thể giảm dần và có thể hết.
Đây là đặc điểm cần lưu ý khi đánh giá khả năng chống rò rỉ dầu nóng của Bơm dầu truyền nhiệt RY65-50-160. Rò nhẹ trong giai đoạn đầu không nhất thiết đồng nghĩa với hư hỏng, nhưng nếu lượng dầu rò tăng hoặc kéo dài bất thường thì cần kiểm tra cụm làm kín.
Khả năng chống rò rỉ còn phụ thuộc vào độ ổn định của trục bơm. Nếu trục bơm và trục động cơ bị lệch tâm, trục có thể rung và tác động không đều lên bộ chèn cũng như phớt dầu.
Nhà sản xuất quy định sai lệch tại vành ngoài khớp nối không được vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.
Căn chỉnh đúng giúp trục quay ổn định hơn, từ đó hỗ trợ cụm làm kín duy trì trạng thái tiếp xúc phù hợp và hạn chế nguy cơ dầu nóng rò ra ngoài.
Khi dầu nóng tăng nhiệt quá nhanh, các chi tiết quanh trục và cụm làm kín có thể chịu ảnh hưởng của giãn nở nhiệt không đồng đều.
Tài liệu yêu cầu chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp các chi tiết thích nghi dần với nhiệt độ làm việc, qua đó tạo điều kiện thuận lợi để phớt và bộ chèn duy trì độ kín ổn định.
Trong quá trình sử dụng Bơm dầu truyền nhiệt RY65-50-160, cần chú ý các biểu hiện như:
Dầu rò nhiều hơn bình thường.
Rò rỉ không giảm sau thời gian chạy rà.
Trục rung bất thường.
Khu vực phớt hoặc bộ chèn xuất hiện dấu hiệu hư hỏng.
Trục bơm và động cơ bị lệch tâm.
Việc phát hiện sớm những dấu hiệu này giúp xử lý cụm làm kín trước khi rò rỉ dầu nóng trở nên nghiêm trọng.
Tính năng chống rò rỉ dầu nóng vượt trội của Bơm dầu truyền nhiệt RY65-50-160 được tạo nên chủ yếu bởi kết cấu bộ chèn làm kín kết hợp phớt dầu cao su chịu nhiệt. Cụm làm kín được bố trí trực tiếp quanh trục bơm để kiểm soát đường thoát của dầu nóng và phù hợp với đặc điểm làm việc của dòng RY ở nhiệt độ cao.
Để duy trì khả năng chống rò rỉ tốt, Bơm dầu truyền nhiệt RY65-50-160 cần được căn chỉnh đồng tâm chính xác, gia nhiệt đúng tốc độ và thường xuyên kiểm tra tình trạng phớt cùng bộ chèn làm kín.
Điểm đặc biệt trong cấu tạo cửa hút cửa xả Bơm dầu truyền nhiệt RY65-50-160 nằm ở cách bố trí hai cửa theo hai phương khác nhau, phù hợp với nguyên lý làm việc của bơm ly tâm. Theo tài liệu kỹ thuật dòng RY, cửa hút được bố trí theo hướng trục, còn cửa xả bố trí hướng tâm theo phương thẳng đứng.
Cửa hút của Bơm dầu truyền nhiệt RY65-50-160 được bố trí cùng phương với trục bơm. Dòng dầu tải nhiệt từ đường ống hút đi thẳng vào khu vực trung tâm của bánh công tác.
Cấu tạo cửa hút hướng trục giúp đường dầu vào tương đối trực tiếp trước khi tiếp cận bánh công tác. Khi bánh công tác quay, dầu tại khu vực tâm được tiếp nhận và đưa dần ra phía ngoài theo cơ chế ly tâm.
Cách bố trí này tạo thành phần đầu vào rõ ràng cho quá trình tuần hoàn dầu của RY65-50-160.
Khác với cửa hút, cửa xả của RY65-50-160 được bố trí theo hướng tâm và hướng lên trên.
Sau khi dầu được bánh công tác truyền năng lượng và đưa từ tâm ra phía ngoài, dòng dầu được dẫn tới cửa xả và tiếp tục đi vào đường ống đẩy.
Việc cửa xả được bố trí hướng tâm phù hợp với hướng chuyển động của dầu sau khi rời bánh công tác.
Đường dầu qua bơm có thể hình dung theo trình tự:
Cửa hút hướng trục → tâm bánh công tác → vùng ngoài bánh công tác → cửa xả hướng tâm thẳng đứng.
Một trong những điểm đặc biệt trong cấu tạo cửa hút cửa xả Bơm dầu truyền nhiệt RY65-50-160 là cửa hút và cửa xả không nằm trên cùng một phương.
Cửa hút: hướng trục.
Cửa xả: hướng tâm.
Cửa xả hướng thẳng đứng lên trên.
Cách bố trí này tạo sự phân tách rõ ràng giữa dòng dầu đi vào và dòng dầu đi ra khỏi thân bơm.
Không chỉ khác biệt về phương bố trí, cửa hút và cửa xả của dòng RY còn được thiết kế với yêu cầu chịu áp rõ ràng.
Theo tài liệu, mặt bích hút, mặt bích xả và các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar.
Hai mặt bích là nơi kết nối trực tiếp Bơm dầu truyền nhiệt RY65-50-160 với hệ thống đường ống. Cấp áp suất 16 bar giúp cụm kết nối phù hợp với yêu cầu chịu áp của dòng bơm.
Đây là đặc điểm quan trọng khi bơm làm việc trong hệ thống tuần hoàn dầu tải nhiệt.

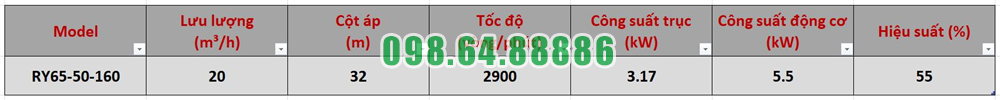

RY65-50-160 có lưu lượng danh định 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và động cơ 5,5 kW.
Để duy trì dòng dầu vào ổn định, tài liệu yêu cầu chiều dài, đường kính và chiều cao của đường ống hút phải đáp ứng thiết kế, đồng thời cần giảm tổn thất cục bộ và hạn chế chiều cao hút.
Như vậy, hiệu quả của cửa hút không chỉ phụ thuộc vào kết cấu của bơm mà còn phụ thuộc vào cách bố trí đường ống phía hút.
Trước khi khởi động, thân bơm phải được mồi đầy môi chất và loại bỏ không khí.
Trong quá trình khởi động, van hút phải được mở hoàn toàn. Điều này giúp dầu được cấp đầy đủ vào cửa hút và khu vực bánh công tác.
Nhà sản xuất cũng quy định không sử dụng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và khiến bơm vận hành không ổn định.
Sau khi bơm đạt tốc độ ổn định, van xả được mở từ từ để đưa dầu vào hệ thống và điều chỉnh lưu lượng theo yêu cầu.
Với RY65-50-160, điểm làm việc được công bố là 20 m³/h ở cột áp 32 m.
Do đó, phía cửa xả đóng vai trò quan trọng trong việc kiểm soát điểm làm việc thực tế của bơm.
Dù mặt bích hút và xả được chế tạo theo cấp áp suất 16 bar, nhà sản xuất vẫn yêu cầu đường ống phải được đỡ độc lập.
Không được để trọng lượng của đường ống hút hoặc đường ống đẩy truyền trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Yêu cầu này giúp hạn chế lực cơ học không cần thiết tác động lên mặt bích và các vị trí liên kết của RY65-50-160.
Dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất không vượt quá 350°C.
Do đó, cửa hút và cửa xả không chỉ đóng vai trò dẫn dầu mà còn là một phần của cụm chịu áp tiếp xúc trực tiếp với dầu tải nhiệt trong suốt quá trình vận hành.
Điểm đặc biệt trong cấu tạo cửa hút cửa xả Bơm dầu truyền nhiệt RY65-50-160 được thể hiện rõ qua thiết kế cửa hút hướng trục và cửa xả hướng tâm theo phương thẳng đứng. Cách bố trí này phù hợp với đường chuyển động của dầu qua bánh công tác ly tâm và tạo sự phân chia rõ ràng giữa đường hút và đường đẩy.
Bên cạnh đó, mặt bích hút và xả được thiết kế theo cấp áp suất 16 bar, góp phần tạo kết cấu kết nối chắc chắn cho hệ thống tuần hoàn dầu nóng. Khi đường ống được bố trí đúng kỹ thuật và không truyền tải trọng trực tiếp lên hai cửa, cấu tạo này giúp RY65-50-160 duy trì khả năng hút – xả ổn định tại điểm làm việc 20 m³/h và cột áp 32 m.

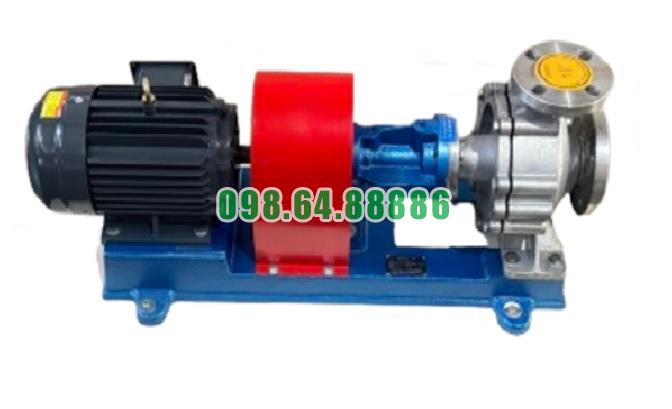

Máy bơm dầu truyền nhiệt RY65-50-160 công suất 5.5 kW, tốc độ 2900 vòng/phút, cột áp 32 m, lưu lượng 20 m3/h
