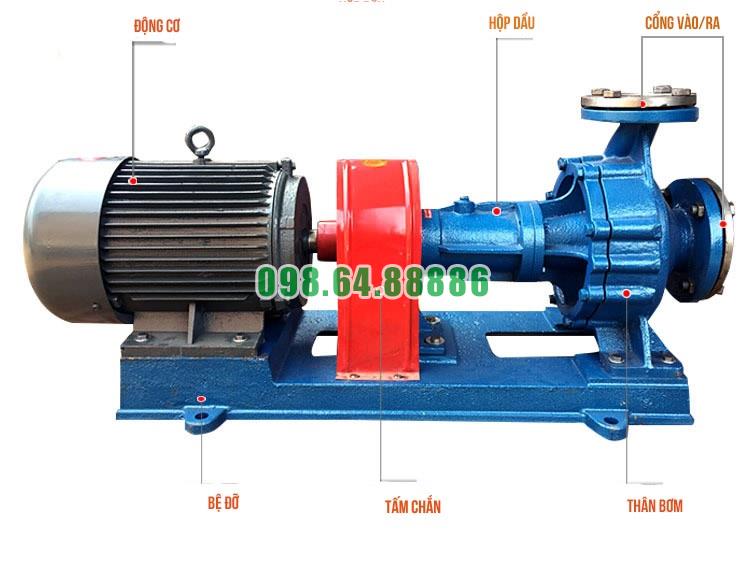

Khớp nối ba chấu của Bơm dầu truyền nhiệt RY65-40-250 là bộ phận nằm giữa trục động cơ và trục bơm, có nhiệm vụ truyền mô-men quay từ động cơ sang cụm rôto. Theo tài liệu của dòng RY, bơm sử dụng khớp nối mềm kiểu ba chấu, giúp tạo liên kết truyền động chắc chắn nhưng vẫn có độ linh hoạt nhất định.
Với tốc độ làm việc 2.900 vòng/phút, khớp nối đóng vai trò quan trọng trong việc duy trì chuyển động ổn định cho trục và bánh công tác.
Khớp nối được bố trí ở đầu trục phía động cơ và đầu trục phía bơm. Hai phía liên kết với nhau để truyền chuyển động quay.
Đặc điểm “ba chấu” thể hiện dạng liên kết có các phần chấu ăn khớp với nhau qua vùng đàn hồi trung gian. Khi động cơ quay, mô-men được truyền từ nửa khớp nối phía động cơ sang nửa khớp nối phía bơm.
Tài liệu của dòng RY xác nhận loại khớp nối sử dụng là khớp nối mềm kiểu ba chấu, nhưng không cung cấp chi tiết về vật liệu, kích thước hoặc hình dạng cụ thể của từng chấu trên model RY65-40-250. Vì vậy, các thông số này cần được kiểm tra trực tiếp trên thiết bị hoặc bản vẽ của nhà sản xuất.
Khớp nối có hai phần chính tương ứng với hai đầu trục.
Một phần được lắp trên trục động cơ, phần còn lại lắp trên trục bơm. Khi hai nửa khớp nối được căn chỉnh đúng vị trí, chúng tạo thành đường truyền mô-men liên tục từ động cơ tới trục bơm.
Cấu trúc này giúp tháo tách động cơ và bơm thuận tiện hơn so với một liên kết trục liền cứng.
Điểm quan trọng của khớp nối ba chấu trên Bơm dầu truyền nhiệt RY65-40-250 là tính mềm trong liên kết truyền động.
Phần đàn hồi nằm giữa các chấu giúp hai nửa khớp nối không tiếp xúc cứng hoàn toàn với nhau. Nhờ đó, một phần rung động và va đập mô-men có thể được giảm bớt trong quá trình khởi động và vận hành.
Khớp nối mềm có thể hỗ trợ bù một mức sai lệch nhỏ giữa trục động cơ và trục bơm.
Tuy nhiên, khớp nối không thay thế cho việc căn chỉnh đồng tâm. Theo hướng dẫn lắp đặt của dòng RY, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Việc duy trì đúng các giá trị này giúp khớp nối làm việc ổn định và hạn chế tải lệch lên ổ bi.
Khi động cơ 15 kW hoạt động, trục động cơ quay và kéo theo nửa khớp nối phía động cơ.
Các chấu truyền lực qua phần đàn hồi trung gian sang nửa khớp nối phía bơm. Từ đây, mô-men tiếp tục truyền tới trục bơm và bánh công tác.
Chuỗi truyền động có thể hiểu đơn giản như sau:
Trục động cơ → nửa khớp nối thứ nhất → phần đàn hồi giữa các chấu → nửa khớp nối thứ hai → trục bơm → bánh công tác.
Đây là cơ chế giúp RY65-40-250 duy trì tốc độ quay khoảng 2.900 vòng/phút tại cụm rôto.
Khớp nối không chỉ truyền mô-men mà còn ảnh hưởng trực tiếp đến độ rung của toàn bộ cụm bơm.
Nếu hai nửa khớp nối bị lệch, lỏng hoặc phần đàn hồi bị hư hỏng, chuyển động quay có thể không còn đồng đều. Khi đó, tải phụ có thể truyền tới trục và ổ bi, gây rung hoặc phát nhiệt.
Do có phần liên kết đàn hồi, khớp nối mềm giúp giảm mức độ truyền trực tiếp một số rung động từ động cơ sang bơm và ngược lại.
Đây là đặc điểm có lợi đối với RY65-40-250 vì thiết bị vận hành ở tốc độ cao và thường làm việc liên tục trong hệ thống tuần hoàn dầu nóng.
Độ đồng tâm là yếu tố quan trọng nhất khi lắp khớp nối.
Nếu trục động cơ và trục bơm lệch nhau quá mức, phần đàn hồi của khớp nối sẽ phải chịu biến dạng liên tục. Điều này có thể làm tăng rung, mài mòn khớp nối và tải lên vòng bi.
Vì vậy, sau khi đặt bơm và động cơ trên bệ máy, cần kiểm tra lại đồng tâm trước khi đưa thiết bị vào vận hành.
Trước khi khởi động, hướng dẫn của dòng RY yêu cầu quay khớp nối bằng tay để kiểm tra độ nhẹ và độ trơn của cụm rôto.
Nếu xuất hiện tiếng cọ xát hoặc điểm kẹt, cần dừng kiểm tra trước khi cấp điện.
Đây là thao tác đơn giản nhưng giúp phát hiện sớm các vấn đề liên quan đến trục, ổ bi, bánh công tác hoặc quá trình lắp ráp.
Khi quan sát từ phía khớp nối, trục bơm của dòng RY phải quay theo chiều kim đồng hồ.
Khớp nối truyền trực tiếp chiều quay của động cơ sang trục bơm, vì vậy kiểm tra đúng chiều quay trước khi vận hành là yêu cầu bắt buộc.
Nếu động cơ quay sai chiều, bánh công tác sẽ không làm việc theo thiết kế và bơm có thể không đạt lưu lượng hoặc cột áp yêu cầu.
Khớp nối ba chấu của Bơm dầu truyền nhiệt RY65-40-250 là cụm truyền động trung gian giữa động cơ và trục bơm. Kết cấu khớp nối mềm giúp truyền mô-men ổn định, đồng thời hỗ trợ giảm rung động và bù sai lệch rất nhỏ giữa hai trục.
Hiệu quả làm việc của khớp nối phụ thuộc nhiều vào độ đồng tâm, khe hở giữa hai đầu trục và tình trạng của phần đàn hồi. Với RY65-40-250 vận hành ở 2.900 vòng/phút, việc lắp đúng và kiểm tra thường xuyên cụm khớp nối là điều kiện quan trọng để giữ cho toàn bộ hệ truyền động hoạt động ổn định.
Bơm dầu truyền nhiệt RY65-40-250 được sử dụng trong các hệ thống tuần hoàn dầu nóng nhờ thiết kế phù hợp với môi trường nhiệt độ cao. Một trong những điểm đáng chú ý của dòng bơm RY là cơ chế tản nhiệt tự nhiên, thường được gọi theo cách sử dụng thực tế là tản nhiệt khô, thay cho phương án làm mát bằng nước truyền thống.
Thiết kế này giúp hệ thống gọn hơn, giảm thiết bị phụ trợ và thuận tiện hơn trong quá trình vận hành, vì vậy RY65-40-250 trở thành lựa chọn đáng cân nhắc cho nhiều dây chuyền dầu tải nhiệt công nghiệp.
Ưu điểm rõ rệt của thiết kế tản nhiệt khô trên Bơm dầu truyền nhiệt RY65-40-250 là giảm sự phụ thuộc vào nước làm mát.
Bơm không cần bố trí thêm một hệ thống cấp và thoát nước làm mát theo kiểu truyền thống. Nhờ đó, nhà máy có thể giảm số lượng đường ống, van và các thiết bị phụ trợ xung quanh cụm bơm.
Điều này đặc biệt thuận lợi tại những khu vực khó bố trí nguồn nước làm mát liên tục.
Việc sử dụng tản nhiệt tự nhiên giúp cấu tạo tổng thể của Bơm dầu truyền nhiệt RY65-40-250 trở nên gọn hơn.
Khi không phải tích hợp nhiều đường nước làm mát, không gian lắp đặt được đơn giản hóa. Người vận hành cũng dễ tiếp cận các bộ phận như ổ trục, khớp nối và cụm làm kín khi cần kiểm tra hoặc bảo dưỡng.
Đây là lợi thế thực tế trong những nhà máy có không gian bố trí thiết bị hạn chế.
Hệ thống làm mát bằng nước thường đi kèm đường ống, phụ kiện và công tác bảo dưỡng riêng.
Thiết kế tản nhiệt khô của RY65-40-250 giúp loại bỏ hoặc giảm đáng kể những hạng mục này. Doanh nghiệp vì vậy có thể tiết kiệm một phần chi phí lắp đặt ban đầu cũng như chi phí duy trì hệ thống làm mát trong quá trình sử dụng.
Đây là một lý do quan trọng khiến Bơm dầu truyền nhiệt RY65-40-250 được ưa chuộng trong các hệ thống cần vận hành lâu dài.
Khi không phụ thuộc vào hệ thống nước làm mát, bơm cũng tránh được một số vấn đề phát sinh từ đường nước như tắc nghẽn, rò rỉ hoặc gián đoạn nguồn cấp.
Số lượng thiết bị phụ trợ ít hơn đồng nghĩa với việc người vận hành có ít hạng mục phải kiểm tra và xử lý hơn.
Điều này giúp hệ thống tuần hoàn dầu tải nhiệt trở nên đơn giản và dễ quản lý hơn.
Dòng RY được thiết kế chuyên cho việc vận chuyển dầu tải nhiệt nóng. Cơ chế tản nhiệt tự nhiên hỗ trợ giảm ảnh hưởng của nhiệt đến khu vực ổ trục mà không phải dựa vào hệ thống nước làm mát truyền thống.
Đây là điểm phù hợp với đặc thù của Bơm dầu truyền nhiệt RY65-40-250, vốn phải hoạt động liên tục trong môi trường có nhiệt độ cao.
Tuy nhiên, khả năng tản nhiệt vẫn cần đi cùng với việc bôi trơn đúng yêu cầu và theo dõi nhiệt độ ổ bi trong quá trình vận hành.
Kết cấu ít đường ống phụ trợ giúp việc kiểm tra và tháo lắp bơm thuận tiện hơn.
Nhân viên bảo trì có thể tập trung vào những bộ phận quan trọng như ổ bi, trục, bánh công tác, bộ làm kín và khớp nối mà không phải xử lý thêm một hệ thống nước làm mát phức tạp.
Điều này giúp đơn giản hóa công tác bảo trì định kỳ và hỗ trợ giảm thời gian dừng thiết bị.
Điểm mạnh của tản nhiệt khô không nằm ở việc tạo thêm lưu lượng hoặc cột áp cho bơm, mà ở khả năng đơn giản hóa toàn bộ cụm thiết bị.

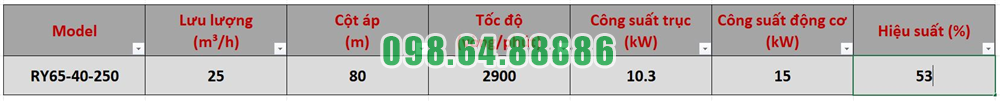

Với RY65-40-250 có lưu lượng 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và công suất 15 kW, thiết kế tản nhiệt tự nhiên giúp bơm vừa đáp ứng nhiệm vụ tuần hoàn dầu nóng vừa giảm sự phụ thuộc vào hệ thống làm mát bên ngoài.
Đây là lợi thế rõ ràng đối với những nhà máy ưu tiên thiết bị gọn, dễ vận hành và dễ bảo dưỡng.
Vì sao ưu điểm tản nhiệt khô giúp Bơm dầu truyền nhiệt RY65-40-250 được ưa chuộng chủ yếu đến từ khả năng loại bỏ sự phụ thuộc vào hệ thống làm mát bằng nước truyền thống.
Thiết kế tản nhiệt tự nhiên giúp bơm có kết cấu gọn hơn, giảm thiết bị phụ trợ, hạn chế các sự cố liên quan đến đường nước và thuận tiện cho công tác bảo dưỡng.
Nhờ những ưu điểm này, Bơm dầu truyền nhiệt RY65-40-250 phù hợp với các hệ thống tuần hoàn dầu nóng cần thiết bị đơn giản, ổn định và thuận tiện trong quá trình vận hành lâu dài.

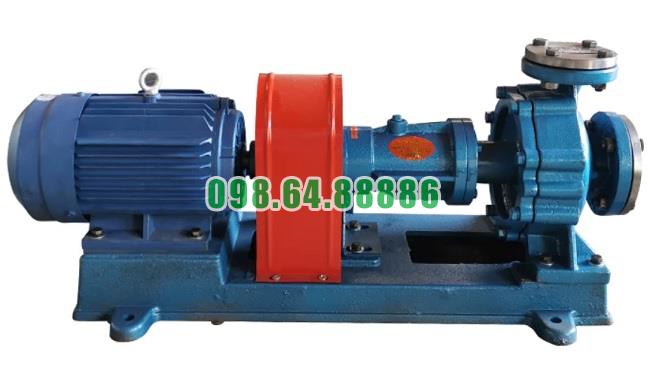

Bơm tuần hoàn dầu truyền nhiệt RY65-40-250 Lưu lượng 25 m3/h, công suất 15 kW, cột áp 80 m
