Bơm dầu truyền nhiệt RY32-32-160 được thiết kế để vận hành ổn định tại lưu lượng 6 m³/h, cột áp 28 m và tốc độ quay 2.900 vòng/phút. Khả năng vận hành êm ái, ít rung động của bơm được tạo nên từ kết cấu rôto chắc chắn, hệ thống hai ổ bi, khớp nối mềm và cách bố trí đồng tâm giữa bơm với động cơ.
Tính năng này chỉ được duy trì khi bơm được lắp đặt chính xác, mồi đầy dầu và vận hành gần điểm làm việc thiết kế. Nếu bơm bị lệch tâm, thiếu dầu bôi trơn hoặc có không khí trong đường ống, độ rung và tiếng ồn có thể tăng lên đáng kể.

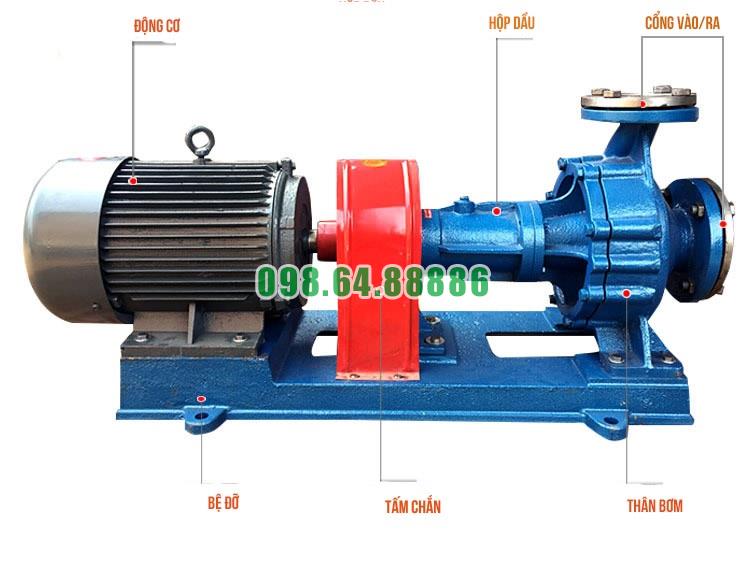

Cụm rôto của RY32-32-160 gồm trục bơm, bánh công tác và đai ốc cố định bánh công tác. Khi động cơ hoạt động, trục truyền chuyển động đến bánh công tác để tạo lưu lượng và cột áp.
Các chi tiết của cụm rôto được liên kết thành một khối quay thống nhất. Khi bánh công tác được cố định chắc chắn và trục quay đúng tâm, lực ly tâm được phân bố ổn định, hạn chế hiện tượng dao động trong quá trình vận hành.
Tốc độ 2.900 vòng/phút đòi hỏi cụm rôto phải quay cân bằng. Nếu bánh công tác bị bám cặn, biến dạng hoặc lắp lệch, lực mất cân bằng sẽ lặp lại theo từng vòng quay và làm bơm rung mạnh hơn. Vì vậy, tình trạng cân bằng của bánh công tác có ảnh hưởng trực tiếp đến khả năng vận hành êm ái của RY32-32-160.
Thân ổ trục của dòng bơm RY chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị rôto. Hai vị trí đỡ giúp hạn chế độ võng, độ rơ và chuyển động lệch của trục khi bơm quay ở tốc độ cao.
Khi ổ bi được lắp đúng và bôi trơn đầy đủ, trục bơm có thể quay đều, giảm ma sát và hạn chế tiếng ồn cơ khí. Ngược lại, ổ bi bị mòn, thiếu dầu mỡ hoặc có độ rơ bất thường sẽ làm trục dao động, gây nóng và phát ra tiếng kêu.
Do đó, hệ thống hai ổ bi là bộ phận quan trọng giúp bơm dầu truyền nhiệt RY32-32-160 duy trì chuyển động ổn định và ít rung trong quá trình làm việc.
Bơm và động cơ được liên kết thông qua khớp nối mềm. Bộ phận này truyền mô-men đến trục bơm, đồng thời hỗ trợ hấp thụ một phần tải va đập và rung động nhỏ phát sinh khi động cơ khởi động.
Khớp nối mềm giúp quá trình truyền động diễn ra ổn định hơn so với liên kết cứng hoàn toàn. Khi tải của bơm thay đổi nhẹ, khớp nối có thể giảm tác động đột ngột truyền trực tiếp đến trục và ổ bi.
Tuy nhiên, khớp nối mềm chỉ bù được sai lệch nhỏ. Nếu bơm và động cơ không đồng tâm, khớp nối sẽ bị kéo lệch theo từng vòng quay, làm rung động tăng lên thay vì giảm xuống.
Độ đồng tâm giữa trục bơm và trục động cơ là yếu tố quyết định đến mức độ rung của RY32-32-160. Theo hướng dẫn lắp đặt, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục cần duy trì khoảng 2–3 mm.
Khi hai trục được căn chỉnh chính xác, mô-men được truyền theo đúng đường tâm. Trục bơm quay đều, ổ bi chịu tải ổn định và khớp nối không bị kéo lệch.
Nếu độ đồng tâm không đạt yêu cầu, lực hướng kính sẽ tác động liên tục lên trục và ổ bi. Tại tốc độ 2.900 vòng/phút, sai lệch nhỏ cũng có thể tạo ra rung động rõ rệt, làm nóng ổ bi và tăng tiếng ồn. Vì vậy, căn chỉnh đồng tâm là điều kiện cơ bản để phát huy tính năng vận hành êm ái, ít rung động của bơm dầu truyền nhiệt RY32-32-160.
Bơm và động cơ được lắp trên cùng một bệ máy. Thiết kế này giúp hai thiết bị duy trì vị trí tương đối ổn định và thuận tiện cho việc căn chỉnh trục.
Bệ máy phải được đặt cân bằng trên nền móng chắc chắn và cố định bằng bu lông móng. Nếu bệ bị vênh, bu lông lỏng hoặc nền móng không đủ cứng, rung động từ bơm có thể bị khuếch đại và truyền sang đường ống.
Đường ống hút và đường ống xả cũng phải có giá đỡ độc lập. Trọng lượng đường ống không được truyền trực tiếp lên thân bơm vì lực kéo từ đường ống có thể làm thay đổi độ đồng tâm và khiến cụm bơm rung mạnh.
Trước khi khởi động, thân bơm RY32-32-160 phải được mồi đầy dầu và không khí trong hệ thống cần được đẩy ra ngoài. Nếu trong thân bơm hoặc đường hút còn không khí, bánh công tác không nhận được dòng dầu liên tục, dẫn đến dao động áp suất, tiếng ồn và rung động.
Van hút phải được mở hoàn toàn để dầu đi vào bơm ổn định. Không được dùng van hút để điều chỉnh lưu lượng vì việc khép van hút có thể làm giảm áp suất đầu vào, gây xâm thực và khiến bơm hoạt động không êm.
Bơm cũng không nên làm việc ở lưu lượng quá thấp. Tài liệu yêu cầu lưu lượng vận hành không được nhỏ hơn 30% lưu lượng thiết kế. Với RY32-32-160, giới hạn này tương đương khoảng 1,8 m³/h. Khi lưu lượng xuống quá thấp, dòng chảy bên trong thân bơm có thể mất ổn định và làm rung động tăng lên.
Theo hướng dẫn vận hành dòng RY, biên độ rung của bơm không được vượt quá 0,06 mm. Nếu độ rung tăng bất thường, cần dừng kiểm tra thay vì tiếp tục vận hành.
Các nguyên nhân thường làm bơm rung mạnh gồm trục bơm và trục động cơ không đồng tâm, ổ bi hư hỏng, trọng lượng đường ống truyền lên thân bơm hoặc có không khí trong đường ống. Đây đều là những yếu tố làm cụm rôto mất ổn định và tăng tiếng ồn.
Việc theo dõi độ rung cần được thực hiện tại thân ổ trục bằng thiết bị đo phù hợp. Không nên chỉ đánh giá tình trạng bơm bằng cảm giác hoặc âm thanh, đặc biệt khi bơm hoạt động liên tục ở tốc độ 2.900 vòng/phút.
Tính năng vận hành êm ái, ít rung động của bơm dầu truyền nhiệt RY32-32-160 được hỗ trợ bởi cụm rôto quay ổn định, hệ thống hai ổ bi, khớp nối mềm và kết cấu bơm – động cơ lắp chung trên một bệ máy.
Để duy trì khả năng vận hành êm, sai lệch đồng tâm tại khớp nối phải được kiểm soát không quá 0,1 mm, đường ống phải có giá đỡ độc lập và thân bơm phải luôn được mồi đầy dầu. Bơm cũng cần làm việc trong phạm vi lưu lượng phù hợp và có biên độ rung không vượt quá 0,06 mm.
Khi được lắp đặt, căn chỉnh và vận hành đúng kỹ thuật, RY32-32-160 có thể duy trì chuyển động quay ổn định, hạn chế tiếng ồn và giảm rung động truyền sang hệ thống đường ống.
Bơm dầu truyền nhiệt RY32-32-160 được sử dụng để tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt của ngành chế biến gỗ. Theo tài liệu của nhà sản xuất, dòng bơm RY phù hợp để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ làm việc không vượt quá 350°C. Chế biến gỗ là một trong những lĩnh vực được nhà sản xuất xác định có thể sử dụng dòng bơm này.

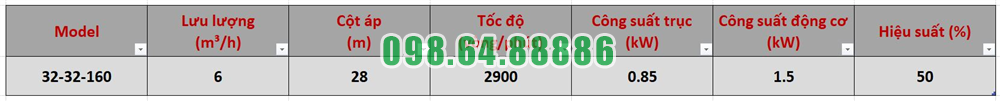

Model RY32-32-160 có lưu lượng 6 m³/h, cột áp 28 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ công suất 1,5 kW. Với thông số này, bơm phù hợp với các vòng tuần hoàn dầu nóng quy mô vừa và nhỏ trong dây chuyền chế biến gỗ, khi lưu lượng và trở lực thực tế của hệ thống tương ứng với đặc tính của bơm.
Trong hệ thống gia nhiệt bằng dầu tải nhiệt, RY32-32-160 có nhiệm vụ đưa dầu nóng từ thiết bị gia nhiệt đến bộ phận cần cấp nhiệt, sau đó đưa dầu đã giảm nhiệt quay trở lại để tiếp tục được gia nhiệt.
Dầu tải nhiệt không trực tiếp xử lý bề mặt gỗ mà đóng vai trò trung gian vận chuyển nhiệt. Bơm duy trì dòng dầu tuần hoàn liên tục trong đường ống, giúp nhiệt lượng được truyền từ nguồn gia nhiệt đến thiết bị sản xuất.
Khả năng duy trì lưu lượng ổn định có ý nghĩa quan trọng đối với quá trình chế biến gỗ. Khi dòng dầu tuần hoàn đều, nhiệt được phân phối ổn định hơn đến các bề mặt gia nhiệt, hạn chế tình trạng một khu vực quá nóng trong khi khu vực khác chưa đạt nhiệt độ yêu cầu.
Một ứng dụng phù hợp của bơm dầu truyền nhiệt RY32-32-160 là tuần hoàn dầu nóng cho máy ép nhiệt sử dụng trong sản xuất các sản phẩm gỗ công nghiệp. Trong hệ thống này, dầu tải nhiệt được dẫn qua các tấm ép hoặc khoang gia nhiệt để cung cấp nhiệt cho quá trình ép.
Bơm đưa dầu nóng từ bộ gia nhiệt đến máy ép với lưu lượng liên tục. Sau khi truyền một phần nhiệt cho bề mặt ép, dầu được đưa trở lại nguồn gia nhiệt để bắt đầu chu trình mới.
Lưu lượng thiết kế 6 m³/h của RY32-32-160 có thể phù hợp với hệ thống ép nhiệt quy mô nhỏ hoặc vừa, nhưng cần kiểm tra tổng thể tích dầu, tổn thất áp suất, chiều dài đường ống và yêu cầu nhiệt của máy ép trước khi lựa chọn.
Cột áp 28 m giúp bơm thắng trở lực phát sinh trong đường ống, van và các khoang dẫn dầu của thiết bị. Tuy nhiên, giá trị này không tự động bảo đảm phù hợp với mọi máy ép gỗ. Điểm làm việc thực tế cần nằm trong vùng đặc tính của bơm.
RY32-32-160 có thể được bố trí trong hệ thống sấy sử dụng dầu nóng làm nguồn truyền nhiệt. Bơm tuần hoàn dầu từ lò gia nhiệt đến bộ trao đổi nhiệt đặt trong buồng sấy.
Tại bộ trao đổi nhiệt, nhiệt lượng từ dầu được truyền sang không khí. Luồng không khí nóng sau đó lưu chuyển qua vật liệu gỗ để hỗ trợ quá trình làm giảm độ ẩm.
Dòng dầu phải được duy trì ổn định để bộ trao đổi nhiệt nhận được nguồn nhiệt liên tục. Nếu lưu lượng giảm quá thấp, khả năng truyền nhiệt có thể không đồng đều, làm nhiệt độ không khí trong buồng sấy biến động.
RY32-32-160 có lưu lượng danh định 6 m³/h nên phù hợp hơn với những hệ thống sấy có nhu cầu tuần hoàn tương ứng. Trước khi lắp đặt, cần tính toán công suất nhiệt, chênh lệch nhiệt độ dầu, kích thước bộ trao đổi nhiệt và trở lực toàn tuyến.
Trong sản xuất ván ép, ván dăm hoặc các sản phẩm gỗ ghép, nhiệt thường được sử dụng để hỗ trợ quá trình ép, đóng rắn chất kết dính và ổn định hình dạng sản phẩm. RY32-32-160 có thể đảm nhận nhiệm vụ tuần hoàn dầu nóng giữa thiết bị gia nhiệt và cụm ép nhiệt.
Dòng dầu được bơm qua các đường dẫn bên trong tấm ép hoặc bộ phận truyền nhiệt. Nhiệt từ dầu truyền sang bề mặt thiết bị, sau đó tác động lên phôi gỗ và lớp chất kết dính.
Việc tuần hoàn dầu liên tục giúp nhiệt độ trên thiết bị ép được duy trì ổn định hơn. Đây là điều kiện quan trọng để hạn chế chênh lệch nhiệt giữa các khu vực của tấm ép và góp phần duy trì tính đồng đều của quá trình gia nhiệt.
Bơm không quyết định trực tiếp chất lượng của ván thành phẩm, nhưng sự ổn định của dòng dầu có ảnh hưởng đến khả năng duy trì nhiệt độ của hệ thống. Nếu bơm không cung cấp đủ lưu lượng, quá trình trao đổi nhiệt có thể chậm hoặc không đồng đều.
Một số dây chuyền chế biến gỗ cần kiểm soát nhiệt độ của keo hoặc chất kết dính trước khi đưa vào công đoạn sản xuất. Dầu tải nhiệt có thể được tuần hoàn qua lớp áo gia nhiệt của bồn chứa, đường ống hoặc thiết bị xử lý keo.
Trong cấu hình này, RY32-32-160 đưa dầu nóng qua áo gia nhiệt để truyền nhiệt gián tiếp cho vật liệu bên trong. Sau khi đi qua thiết bị, dầu quay trở lại bộ gia nhiệt và tiếp tục tuần hoàn.
Phương pháp truyền nhiệt gián tiếp giúp dầu tải nhiệt không tiếp xúc trực tiếp với keo. Bơm chỉ vận chuyển dầu trong một vòng tuần hoàn kín, còn nhiệt được truyền qua thành thiết bị.
Khi sử dụng RY32-32-160 cho hệ thống này, dầu phải có tính ăn mòn yếu và không chứa hạt rắn, phù hợp với phạm vi môi chất mà nhà sản xuất quy định cho dòng bơm RY.
Trong ngành chế biến gỗ, nhiệt độ không ổn định có thể làm thời gian gia nhiệt thay đổi và khiến các khu vực trên thiết bị nhận nhiệt không đồng đều. RY32-32-160 hỗ trợ duy trì nhiệt độ bằng cách giữ cho dầu nóng liên tục di chuyển giữa nguồn nhiệt và thiết bị sử dụng nhiệt.
Khi lưu lượng được duy trì gần điểm thiết kế, dầu đi qua hệ thống đều hơn và hạn chế tình trạng lưu lại quá lâu trong một khu vực. Điều này góp phần phân phối nhiệt ổn định trong toàn bộ vòng tuần hoàn.
Bơm có cột áp 28 m, cho phép tạo năng lượng cần thiết để dầu vượt qua trở lực của đường ống và thiết bị. Nếu đường ống quá dài, có nhiều van, co nối hoặc bộ trao đổi nhiệt có trở lực lớn, lưu lượng thực tế có thể thấp hơn 6 m³/h. Vì vậy, hệ thống phải được tính toán trước khi lựa chọn bơm.
Dòng bơm RY được thiết kế cho môi chất có nhiệt độ không vượt quá 350°C. Giới hạn này cho phép RY32-32-160 làm việc trong nhiều hệ thống gia nhiệt dầu nóng của ngành chế biến gỗ.
Tuy nhiên, nhiệt độ 350°C là giới hạn tối đa của dòng bơm theo tài liệu, không phải nhiệt độ bắt buộc phải sử dụng trong mọi dây chuyền. Nhiệt độ vận hành cần được lựa chọn theo yêu cầu của máy ép, buồng sấy, bộ trao đổi nhiệt và loại dầu tải nhiệt.
Khi vận hành ở nhiệt độ cao, bơm cần được gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, còn tốc độ tăng nhiệt không được vượt quá 50°C mỗi giờ.
Việc tăng nhiệt từ từ giúp thân bơm, trục và các chi tiết liên quan giãn nở tương đối đồng đều. Đây là yêu cầu cần thiết để RY32-32-160 duy trì khả năng tuần hoàn dầu nóng ổn định trong dây chuyền chế biến gỗ.
RY32-32-160 sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Thiết kế này làm cho cụm bơm gọn hơn và giảm nhu cầu bố trí đường nước làm mát riêng tại khu vực chế biến gỗ.
Việc giảm đường ống nước phụ trợ giúp mặt bằng quanh máy ép, lò gia nhiệt hoặc buồng sấy đơn giản hơn. Điều này đặc biệt thuận lợi tại những khu vực có nhiều đường ống dầu, thiết bị truyền nhiệt và máy sản xuất được bố trí gần nhau.
Tuy nhiên, khu vực đặt bơm vẫn phải thông thoáng để nhiệt từ cụm bơm có thể tản ra môi trường. Không nên lắp bơm trong không gian kín hoặc để bụi gỗ tích tụ dày quanh thân ổ trục và động cơ, vì điều này có thể làm giảm khả năng thoát nhiệt.
Nhà sản xuất quy định bơm RY không được vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Đối với RY32-32-160, mức tối thiểu tương ứng khoảng 1,8 m³/h.
Nếu thiết bị sử dụng nhiệt trong dây chuyền gỗ chỉ cần lưu lượng thấp hơn mức này, hệ thống cần bố trí đường bypass tại cửa xả để phần dầu còn lại tiếp tục tuần hoàn qua bơm. Việc khép van xả quá nhiều để giảm lưu lượng có thể làm dầu lưu lại lâu trong thân bơm và gây tích tụ nhiệt.
Đối với dây chuyền có nhu cầu nhiệt thay đổi theo từng giai đoạn, lưu lượng qua thiết bị có thể giảm nhưng tổng lưu lượng qua bơm vẫn phải được giữ trên giới hạn tối thiểu. Điều này giúp dòng dầu không bị gián đoạn và bảo vệ phần thủy lực của bơm.
RY32-32-160 phù hợp khi hệ thống cần lưu lượng gần 6 m³/h và tổng trở lực tương ứng với cột áp khoảng 28 m. Việc lựa chọn không nên chỉ dựa vào nhiệt độ tối đa 350°C hoặc công suất động cơ 1,5 kW.
Cần xác định lượng nhiệt mà thiết bị chế biến gỗ yêu cầu, nhiệt độ dầu cấp và hồi, loại dầu tải nhiệt, chiều dài đường ống, số lượng van và trở lực của bộ trao đổi nhiệt. Những thông số này quyết định điểm làm việc thực tế của bơm.
Tài liệu hướng dẫn của nhà sản xuất chỉ xác nhận ngành chế biến gỗ thuộc phạm vi ứng dụng của dòng RY. Tài liệu không cung cấp thiết kế riêng cho máy sấy, máy ép hoặc dây chuyền sản xuất ván. Vì vậy, cấu hình cụ thể cần được tính toán theo từng hệ thống thực tế.
Ứng dụng bơm dầu truyền nhiệt RY32-32-160 trong ngành chế biến gỗ tập trung vào nhiệm vụ tuần hoàn dầu nóng giữa thiết bị gia nhiệt và bộ phận sử dụng nhiệt. Bơm có thể được bố trí trong hệ thống cấp nhiệt cho máy ép, bộ trao đổi nhiệt của buồng sấy, dây chuyền sản xuất ván công nghiệp và thiết bị gia nhiệt gián tiếp cho keo hoặc chất kết dính.
Với lưu lượng 6 m³/h, cột áp 28 m, tốc độ quay 2.900 vòng/phút và động cơ 1,5 kW, RY32-32-160 phù hợp với các vòng tuần hoàn dầu nóng có quy mô và trở lực tương ứng. Khả năng vận chuyển môi chất có nhiệt độ lên tới 350°C giúp bơm đáp ứng nhiều yêu cầu gia nhiệt trong chế biến gỗ.
Hiệu quả sử dụng RY32-32-160 phụ thuộc vào việc lựa chọn đúng điểm làm việc, duy trì lưu lượng tối thiểu khoảng 1,8 m³/h và kiểm soát quá trình tăng nhiệt theo hướng dẫn. Tài liệu nhà sản xuất xác nhận dòng RY được sử dụng trong ngành chế biến gỗ, nhưng thiết kế cụ thể của từng hệ thống cần được tính toán theo nhu cầu nhiệt và trở lực thực tế.

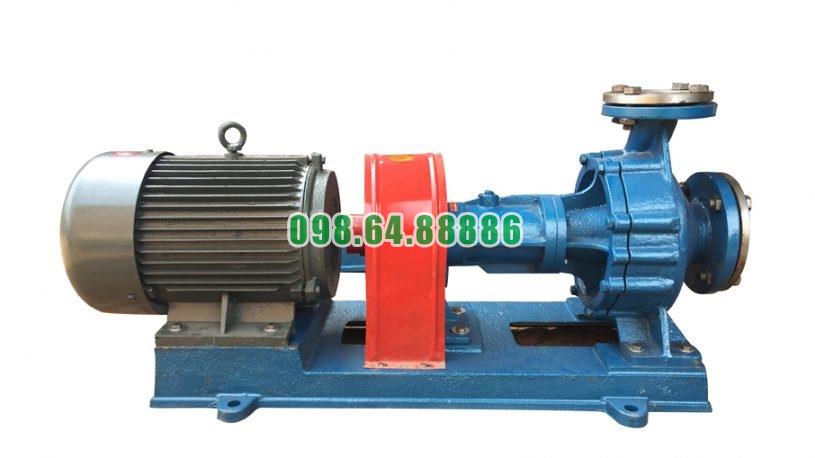

Bơm dầu nóng công nghiệp RY32-32-160 lưu lượng 6 m3/h, công suất 1.5 kW, cột áp 28 m, tốc độ 2.900 vòng/phút
