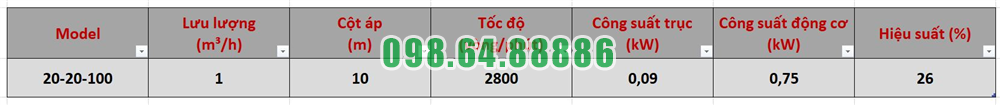

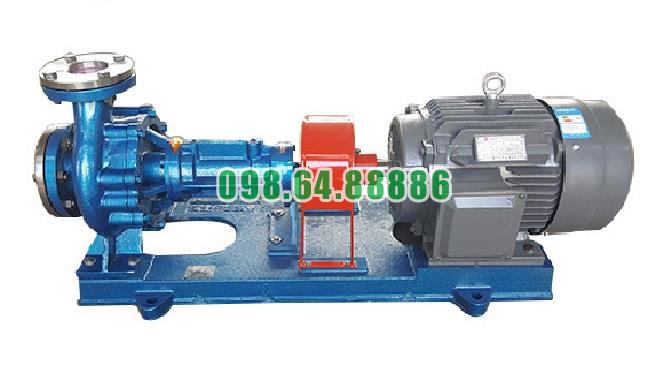

Bơm tuần hoàn dầu nóng RY20-20-100 cột áp 10 m, công suất 0.75 kW

Khả năng vận hành êm ái, ít rung động của Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 có khả năng vận hành êm, ít rung khi được lắp đặt và sử dụng đúng kỹ thuật. Đặc tính này đến từ kết cấu rôto ổn định, truyền động bằng khớp nối mềm và khả năng duy trì dòng dầu liên tục trong buồng bơm.

Trục bơm được định vị chắc chắn

Hai ổ bi có nhiệm vụ đỡ và giữ trục bơm đúng tâm. Nhờ đó, bánh công tác quay ổn định ở tốc độ khoảng 2.800 vòng/phút, hạn chế độ đảo và tránh cọ xát với các bộ phận bên trong.

Khớp nối mềm giảm dao động

Khớp nối mềm truyền mô-men từ động cơ đến trục bơm, đồng thời hấp thụ một phần rung động và sai lệch nhỏ. Thiết kế này giúp giảm lực va đập lên trục, ổ bi và động cơ trong quá trình khởi động cũng như vận hành liên tục.

Thiết kế đồng tâm giúp bơm chạy êm

Trục động cơ và trục bơm được căn chỉnh trên cùng một đường tâm. Khi sai lệch tại khớp nối được kiểm soát không quá 0,1 mm, tải trọng phân bố đều hơn, hạn chế nóng ổ bi, tiếng ồn và rung động bất thường.

Dòng dầu liên tục hạn chế rung thủy lực

Khi buồng bơm được mồi đầy, đường hút thông thoáng và không chứa nhiều không khí, bánh công tác nhận dầu đều. Dòng chảy ổn định giúp tránh xâm thực, giảm tiếng kêu và hạn chế rung do dòng môi chất bị gián đoạn.

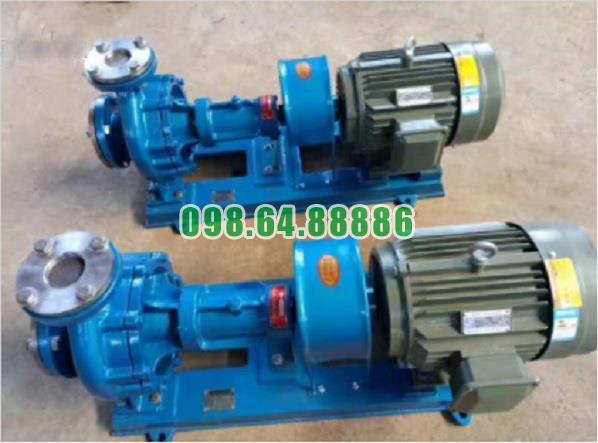

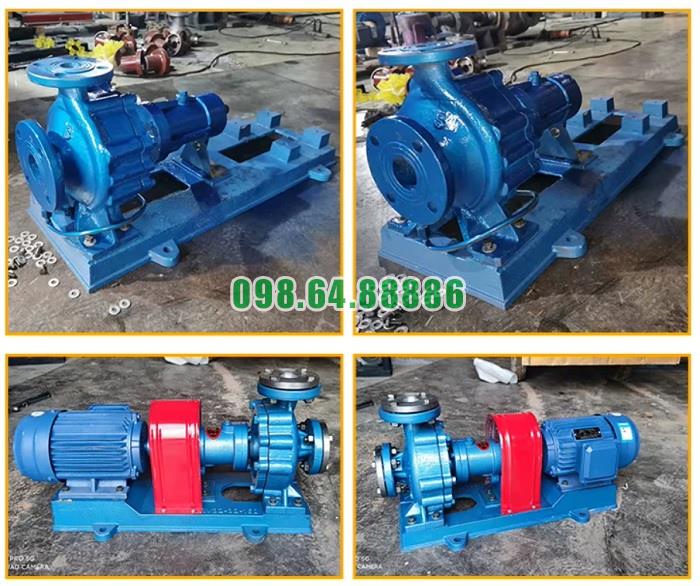

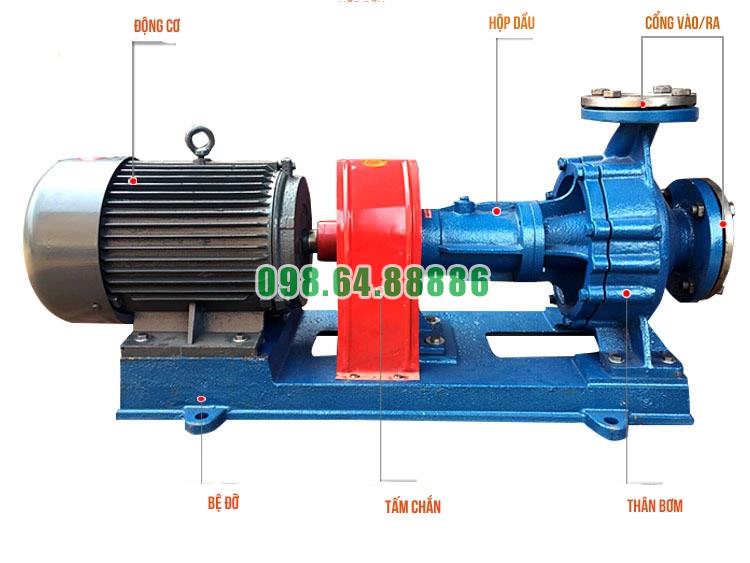

Kết cấu bệ máy chắc chắn

Bơm và động cơ được lắp chung trên một bệ máy, giúp duy trì vị trí tương đối giữa hai trục. Đường ống hút và xả cần có giá đỡ riêng để không truyền trọng lượng hoặc lực giãn nở lên thân bơm.

Khả năng vận hành êm ái, ít rung động của Bơm dầu truyền nhiệt RY20-20-100 được tạo nên bởi cụm hai ổ bi, khớp nối mềm, thiết kế đồng tâm và dòng dầu tuần hoàn ổn định. Căn chỉnh chính xác, mồi đủ dầu và đỡ đường ống độc lập là những điều kiện quan trọng để bơm duy trì trạng thái chạy êm trong thời gian dài.

Tính năng tản nhiệt gió thông minh trên Bơm dầu truyền nhiệt RY20-20-100

Bơm dầu truyền nhiệt RY20-20-100 sử dụng cơ chế tản nhiệt bằng không khí tự nhiên, không cần hệ thống nước làm mát hoặc quạt cưỡng bức. Thiết kế này giúp giảm nhiệt truyền từ thân bơm nóng sang cụm ổ bi và bộ phận truyền động.

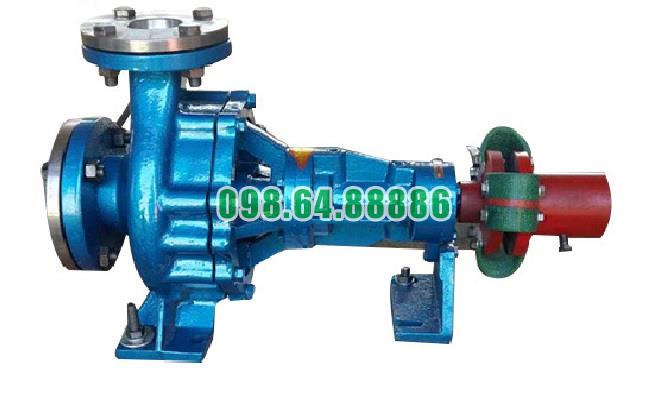

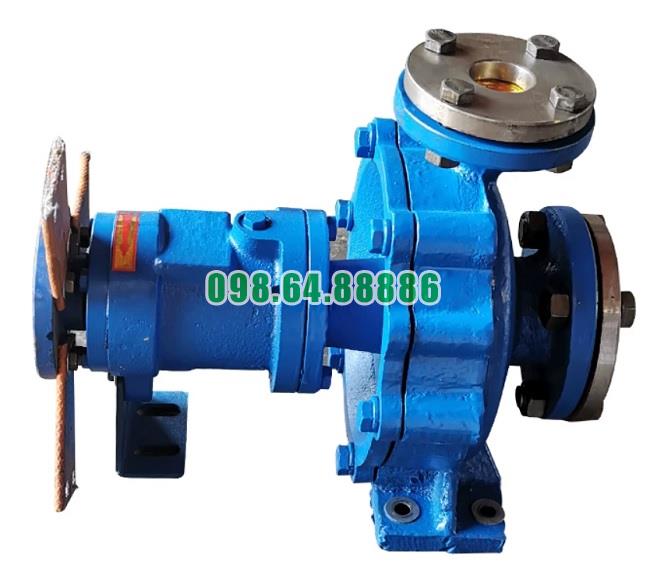

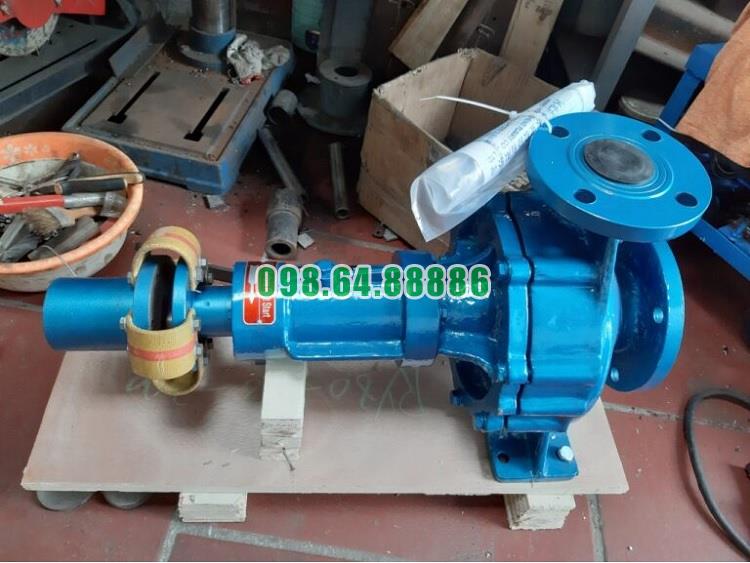

Tách cụm ổ trục khỏi thân bơm nóng

Thân ổ trục được bố trí cách thân bơm một khoảng thông qua giá đỡ trung tâm. Khoảng cách này kéo dài đường truyền nhiệt, giúp một phần nhiệt lượng phát tán ra không khí trước khi tiếp cận ổ bi.

Tản nhiệt nhờ đối lưu không khí

Khi giá đỡ và thân ổ trục nóng lên, không khí xung quanh hấp thụ nhiệt rồi di chuyển lên trên. Không khí mát hơn tiếp tục đi vào thay thế, tạo thành quá trình đối lưu tự nhiên liên tục.

Nhờ đó, nhiệt độ tại cụm ổ trục được hạn chế mà không cần thêm thiết bị làm mát.

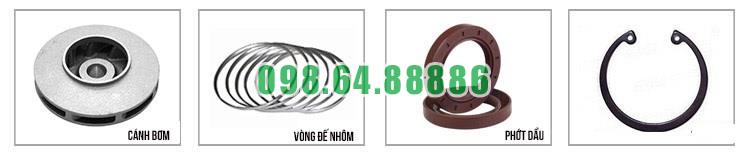

Bảo vệ ổ bi và chất bôi trơn

Tản nhiệt gió giúp giảm ảnh hưởng của nhiệt độ cao đến:

• Hai ổ bi đỡ trục.
• Dầu và mỡ bôi trơn.
• Phớt dầu trong thân ổ trục.
• Khớp nối và đầu trục động cơ.

Điều này hạn chế tình trạng ổ bi nóng, chất bôi trơn nhanh biến chất và phớt dầu bị chai cứng.

Giảm thiết bị phụ trợ

Do không sử dụng nước làm mát, Bơm dầu truyền nhiệt RY20-20-100 không cần đường ống cấp nước, van điều khiển hoặc thiết bị tuần hoàn nước. Kết cấu bơm vì vậy gọn hơn, giảm nguy cơ rò rỉ và đơn giản hóa quá trình lắp đặt.

Tính năng tản nhiệt gió của Bơm dầu truyền nhiệt RY20-20-100 hoạt động dựa trên việc tách cụm ổ trục khỏi nguồn nhiệt và phát tán nhiệt qua không khí tự nhiên. Thiết kế này giúp bảo vệ ổ bi, duy trì chất lượng bôi trơn và nâng cao độ ổn định khi bơm làm việc với dầu nóng.
