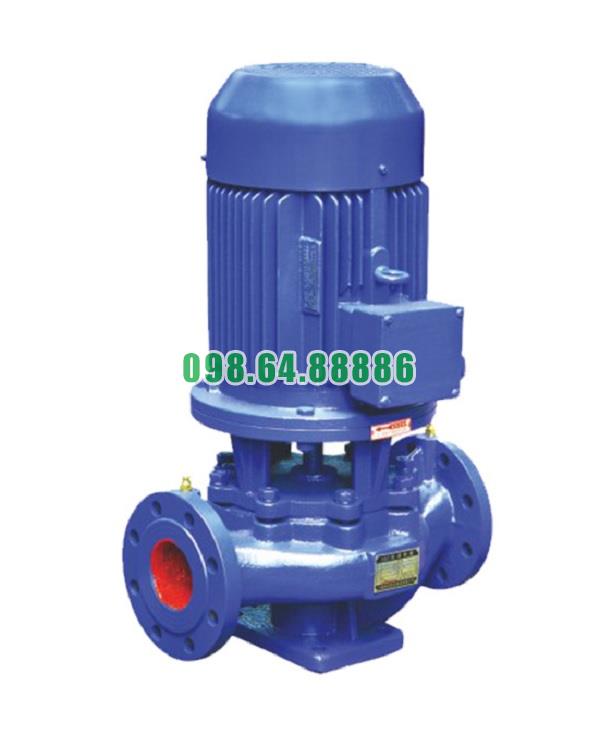

Cấu tạo cơ bản của bơm ly tâm trục đứng ISG32-160A và IRG32-160A

Tổng quan thiết kế

Kiểu trục đứng và cấu hình inline

Cả hai model ISG32-160A và IRG32-160A đều thuộc dòng bơm ly tâm trục đứng đơn tầng cánh, thiết kế dạng inline, tức là cổng hút và xả nằm trên cùng một đường thẳng ngang, giúp dễ lắp đặt trong hệ thống đường ống hiện hữu.

Cấu trúc liền khối

Toàn bộ cụm bơm bao gồm động cơ, thân bơm, trục và cánh được tích hợp theo phương đứng, gắn chặt với nhau qua mặt bích và đế bơm đồng bộ, tạo thành một khối thống nhất, nhỏ gọn và chắc chắn.

Các bộ phận chính trong cấu tạo

Thân bơm (Pump Casing)

Chức năng

Là vỏ bao bọc bên ngoài toàn bộ buồng làm việc của cánh bơm, chịu lực và áp suất chất lỏng khi vận hành.

Vật liệu

Làm bằng gang xám FC200 hoặc inox 304, tùy theo yêu cầu môi trường: nước sạch, nước nóng, hoặc nước có tính ăn mòn nhẹ.

Cánh bơm (Impeller)

Vai trò

Tạo lực ly tâm để hút và đẩy chất lỏng. Đây là bộ phận quan trọng nhất trong việc quyết định lưu lượng và cột áp của bơm.

Cấu tạo

Được đúc kín hoàn toàn, có cánh xoắn được thiết kế theo dạng thủy lực tối ưu, vật liệu thường là gang đúc hoặc inox không gỉ.

Trục bơm (Pump Shaft)

Chức năng

Truyền mô-men xoắn từ động cơ đến cánh bơm, đảm bảo sự quay đều và chính xác của cánh.

Đặc điểm kỹ thuật

Thường sử dụng thép không gỉ SUS304 hoặc SUS420, có độ cứng cao, chống mài mòn và ăn mòn trong môi trường nước.

Phớt cơ khí (Mechanical Seal)

Vai trò

Giữ kín trục quay tại điểm tiếp xúc với thân bơm, ngăn rò rỉ nước ra ngoài khi trục quay tốc độ cao.

Cấu tạo

Gồm một mặt tĩnh và một mặt quay, làm bằng ceramic – graphite hoặc silicon carbide, chịu nhiệt và mài mòn tốt.

Bạc đạn – Vòng bi (Bearings)

Chức năng

Hỗ trợ trục quay trơn tru, giảm ma sát, chịu tải trọng dọc trục và hướng kính.

Vị trí

Được lắp tại phần tiếp giáp giữa trục và vỏ motor, thường là vòng bi kín được bôi trơn sẵn, dễ thay thế khi cần bảo trì.

Động cơ điện (Electric Motor)

Vai trò

Là bộ phận sinh công, cung cấp chuyển động quay cho toàn bộ hệ thống bơm.

Đặc điểm

Là động cơ TEFC – kín hoàn toàn và làm mát bằng quạt, tốc độ chuẩn 2900 vòng/phút, công suất thường 1.5 kW, cấp bảo vệ IP55, chống bụi và nước bắn.

Đế bơm (Baseplate)

Chức năng

Cố định toàn bộ bơm xuống nền hoặc bệ thép, đảm bảo vững chắc khi vận hành và giảm rung động.

Thiết kế

Làm bằng gang hoặc thép hàn, có lỗ bắt bu-lông tiêu chuẩn, phù hợp với mặt sàn bê tông kỹ thuật hoặc khung giá đỡ.

Bơm ly tâm trục đứng ISG32-160A và IRG32-160A có cấu tạo cơ bản gồm các bộ phận chính như thân bơm, cánh bơm, trục, phớt cơ khí, vòng bi, động cơ và đế bơm. Từng bộ phận được thiết kế đồng bộ, bền bỉ và tối ưu cho vận hành liên tục, tiết kiệm diện tích, dễ bảo trì và ứng dụng linh hoạt trong hệ thống cấp nước, HVAC, hoặc nước nóng tuần hoàn.

Lựa chọn bơm ISG32-160A và IRG32-160A cho từng ứng dụng

Để lựa chọn đúng model bơm cho từng mục đích sử dụng, cần xem xét các yếu tố như nhiệt độ nước, yêu cầu lưu lượng – cột áp, môi trường lắp đặt, và tính chất dòng chảy. Bơm ISG32-160A và IRG32-160A có thiết kế tương đồng nhưng khác biệt quan trọng ở khả năng chịu nhiệt, từ đó dẫn đến lựa chọn tối ưu cho từng nhóm ứng dụng.

1. Hệ thống cấp nước dân dụng, công cộng

Yêu cầu

• Nhiệt độ nước ≤ 40°C

• Lưu lượng ổn định, áp lực đẩy cao

• Hoạt động liên tục nhiều giờ/ngày

Model phù hợp

ISG32-160A

Lý do chọn

• Phù hợp cho nước lạnh, nước sạch

• Thiết kế inline giúp tiết kiệm không gian kỹ thuật

• Đáp ứng tốt cho hệ thống cấp nước chung cư, tòa nhà cao tầng

2. Hệ thống nước nóng – tuần hoàn nhiệt

Yêu cầu

• Nhiệt độ chất lỏng từ 60°C đến 120°C

• Dòng tuần hoàn liên tục, áp lực ổn định

• Phớt cơ khí và vật liệu chịu nhiệt

Model phù hợp

IRG32-160A

Lý do chọn

• Thiết kế chịu được nhiệt độ cao mà không biến dạng vật liệu

• Sử dụng phớt cơ khí chuyên dụng cho nước nóng

• Phù hợp hệ thống nước nóng khách sạn, bệnh viện, sưởi sàn

3. Hệ thống tưới tiêu và nông nghiệp thông minh

Yêu cầu

• Dễ lắp đặt tại trạm bơm nhỏ

• Lưu lượng vừa phải (5 m³/h), cột áp 30–35m

• Khả năng hoạt động liên tục ngoài trời

Model phù hợp

ISG32-160A

Lý do chọn

• Thiết kế gọn nhẹ, dễ tích hợp với timer hoặc cảm biến

• Đáp ứng tốt cho tưới nhỏ giọt, tưới phun mưa, bơm nước từ bể chứa

• Có thể dùng ngoài trời nếu che chắn kỹ

4. Hệ thống HVAC và làm mát thiết bị

Yêu cầu

• Tuần hoàn nước lạnh trong hệ thống chiller, AHU, FCU

• Vận hành ổn định, ít rung lắc

• Áp lực đồng đều cho nhiều tầng

Model phù hợp

ISG32-160A

Lý do chọn

• Đáp ứng lưu lượng 1.25 L/s, cột áp 32m

• Hoạt động êm, không ảnh hưởng đến không gian kín như văn phòng

• Dễ đấu nối trong hệ thống ống kỹ thuật tòa nhà

5. Hệ thống xử lý nước công nghiệp

Yêu cầu

• Chịu được dòng nước tuần hoàn liên tục

• Không có tạp chất rắn lớn

• Đôi khi là nước nóng hoặc nước sau xử lý nhiệt

Model phù hợp

Tùy theo nhiệt độ nước:

• Nước thường: ISG32-160A

• Nước nóng: IRG32-160A

Lý do chọn

• Dễ tích hợp trong trạm xử lý nước

• Thiết kế trục đứng giúp tiết kiệm không gian sàn

• Dễ bảo trì, linh kiện thay thế phổ biến

6. Hệ thống phòng cháy chữa cháy

Yêu cầu

• Bơm tăng áp ổn định

• Khả năng hoạt động tức thời khi có tín hiệu khẩn cấp

• Lưu lượng vừa phải, áp lực ổn định

Model phù hợp

ISG32-160A

Lý do chọn

• Phù hợp để làm bơm tăng áp sơ cấp cho hệ PCCC

• Thiết kế hoạt động ổn định trong thời gian dài

• Dễ đấu nối trong hệ thống chữa cháy chung cư hoặc nhà xưởng

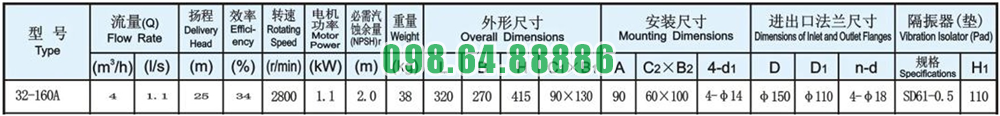

Thông số kỹ thuật và kích thước bơm ly tâm trục đứng ISG32-160A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm ly tâm trục đứng ISG32-160A

Đường cong hiệu suất bơm ly tâm trục đứng ISG32-160A

Cấu trúc bơm chịu nhiệt độ cao bơm ly tâm trục đứng ISG32-160A

Phụ kiện và kích thước lắp đặt bơm ly tâm trục đứng ISG32-160A

Phương thức lắp đặt bơm ly tâm trục đứng ISG32-160A
