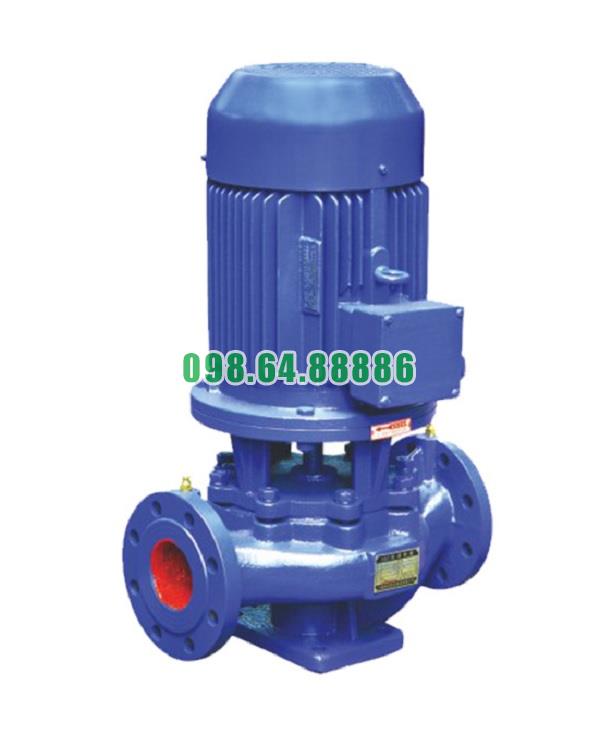

Bơm đường ống trục đứng ISG100-100A, IRG100-100A thuộc dòng bơm ly tâm thiết kế đồng trục giữa động cơ và buồng bơm. Cấu tạo gồm nhiều bộ phận chính, được thiết kế tối ưu để vận hành ổn định, tuổi thọ cao và dễ bảo trì.
Vật liệu: gang xám, gang cầu hoặc inox 304/316 tùy yêu cầu.
Kết cấu: dạng trục đứng, cửa hút và cửa xả bố trí thẳng hàng trên cùng một đường ống.
Chức năng: chịu áp lực dòng chảy, bảo vệ các chi tiết bên trong, kết nối trực tiếp với hệ thống đường ống.
Là bộ phận thủy lực chính, quyết định lưu lượng và áp lực bơm.
Thiết kế cánh kín ly tâm, được cân bằng động theo ISO 1940.
Vật liệu: gang hoặc inox, chống mài mòn và ăn mòn.
Chức năng: tạo lực ly tâm đẩy nước từ cửa hút ra cửa xả.
Vật liệu: thép hợp kim hoặc inox AISI 420/431, chịu lực xoắn và hạn chế cong vênh.
Chức năng: truyền mô-men xoắn từ động cơ đến cánh bơm.
Được xử lý nhiệt để tăng độ cứng, tuổi thọ cao.
Vật liệu: carbon – ceramic, silicon carbide hoặc tungsten carbide.
Tiêu chuẩn: DIN 24960, độ kín cao, chống rò rỉ hiệu quả.
Chức năng: làm kín khe hở giữa trục bơm và thân bơm, ngăn nước rò rỉ ra ngoài.
Được bố trí ở hai đầu trục.
Vật liệu: thép chịu lực, được bôi trơn bằng mỡ chuyên dụng.
Chức năng: giữ trục quay ổn định, giảm ma sát và rung động khi vận hành.
Gắn đồng trục phía trên buồng bơm.
Tiêu chuẩn: IEC 60034, cấp bảo vệ IP54 – IP55, cấp cách điện F, hiệu suất IE2/IE3.
Chức năng: cung cấp năng lượng cơ học cho bơm, đảm bảo hoạt động ổn định liên tục.
Thiết kế gọn nhẹ nhưng chắc chắn, dễ cố định xuống nền hoặc hệ thống giá đỡ.
Chức năng: giữ bơm vững chắc, giảm rung động khi vận hành.
Vật liệu: cao su EPDM, NBR hoặc Viton.
Chức năng: đảm bảo kín khít tại các mối ghép nối, ngăn rò rỉ nước.
Bố trí trên cùng một đường thẳng, thuận tiện kết nối đường ống.
Tiêu chuẩn mặt bích: ISO 7005 / DIN 2533, chịu áp lực ≤ 1.6 MPa.
Chức năng: đưa nước vào buồng bơm và đẩy nước ra hệ thống.
Cấu tạo chi tiết của bơm đường ống trục đứng ISG100-100A, IRG100-100A bao gồm: thân bơm, cánh bơm, trục bơm, phớt cơ khí, ổ bi, động cơ điện, chân đế, gioăng làm kín và cửa hút – xả. Tất cả bộ phận này được thiết kế đồng bộ, giúp bơm vận hành ổn định, chống rò rỉ, tiết kiệm không gian và dễ bảo trì, phù hợp cho hệ thống cấp nước dân dụng, công nghiệp và tòa nhà cao tầng.
Bơm cấp nước trục đứng ISG100-100A, IRG100-100A được thiết kế theo dạng inline (đường ống), nghĩa là cửa hút và cửa xả nằm trên cùng một trục thẳng hàng, tạo thành một đường ống liên tục. Thiết kế này mang lại các đặc điểm nổi bật:
Trục đứng nhỏ gọn: Toàn bộ cụm bơm được bố trí theo chiều thẳng đứng, tiết kiệm diện tích mặt sàn.
Kết cấu đồng tâm: Đường hút – xả nằm trên một trục, giảm tổn thất áp suất, hạn chế rung lắc.
Dễ tích hợp: Có thể thay thế trực tiếp cho một đoạn ống trong hệ thống mà không cần thay đổi bố trí đường ống sẵn có.
Kiểu dáng công nghiệp hiện đại: Vỏ bơm đúc liền khối, chắc chắn, bề mặt phủ sơn chống gỉ, đảm bảo độ bền và thẩm mỹ.
Do đặc điểm thiết kế đặc thù, bơm ISG100-100A, IRG100-100A có thể lắp đặt ở nhiều vị trí khác nhau trong hệ thống cấp nước:
Trong các tòa nhà cao tầng
Lắp đặt ở phòng kỹ thuật tầng hầm hoặc các trạm bơm trung gian.
Dùng để tăng áp lực đưa nước lên các tầng cao.
Trong hệ thống cấp nước đô thị và khu dân cư
Bố trí tại các trạm bơm trung chuyển, đảm bảo áp suất nước ổn định đến từng hộ gia đình.
Nhờ kiểu inline, bơm dễ dàng thay thế đoạn ống, giúp thi công nhanh chóng.
Trong các khu công nghiệp, nhà máy
Lắp đặt ở hệ thống làm mát tuần hoàn, đường ống cấp nước sản xuất.
Có thể đặt nhiều bơm song song hoặc nối tầng để tăng lưu lượng và áp lực theo nhu cầu.
Trong hệ thống HVAC và phòng cháy chữa cháy (PCCC)
Được bố trí trong hệ thống bơm tăng áp của HVAC để duy trì áp suất dòng chảy.
Trong PCCC, bơm thường đặt tại trạm bơm chính hoặc tầng hầm, kết nối trực tiếp với bể chứa nước cứu hỏa.
Tiết kiệm diện tích: Phù hợp với công trình có không gian hạn chế.
Thuận tiện bảo trì: Cấu tạo modul dễ tháo lắp ngay tại vị trí lắp đặt.
Tính linh hoạt cao: Có thể lắp đơn, song song hoặc nối tầng tùy theo nhu cầu áp lực và lưu lượng.
An toàn và thẩm mỹ: Bố trí gọn gàng trong hệ thống đường ống, tránh vướng víu và giữ tính chuyên nghiệp cho công trình.
Với kiểu dáng inline trục đứng gọn gàng và khả năng lắp đặt linh hoạt trong nhiều vị trí khác nhau – từ dân dụng, đô thị cho đến công nghiệp, HVAC và PCCC – bơm đường ống trục đứng ISG100-100A, IRG100-100A là lựa chọn tối ưu để đảm bảo vừa hiệu quả vận hành, vừa tiết kiệm không gian và chi phí lắp đặt.
