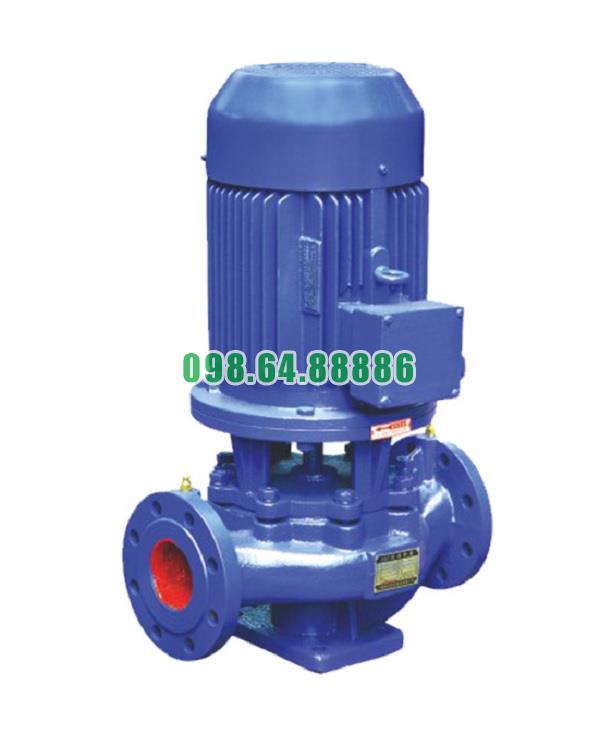

Bơm ly tâm trục đứng ISG32-200, bơm IRG32-200

Những đặc tính kỹ thuật quan trọng của Bơm ly tâm trục đứng ISG32-200, bơm IRG32-200

Lưu lượng danh định (Q)

• Giá trị tiêu chuẩn: khoảng 5 – 10 m³/h (tương đương 1.4 – 2.8 L/s)

• Đặc điểm: Lưu lượng ổn định, phù hợp cho các hệ thống cấp nước, tuần hoàn nước nóng/lạnh, hệ thống HVAC và cấp nước nhà cao tầng.

Cột áp làm việc (H)

• Giá trị điển hình: từ 20 – 35 mét cột nước, tùy thuộc vào số vòng quay và đặc điểm cánh bơm.

• Ứng dụng: Thích hợp cho hệ thống có yêu cầu đẩy cao vừa phải đến trung bình, đặc biệt hệ thống tăng áp, cấp nước từ bể ngầm lên tầng cao.

Tốc độ quay (n)

• Tốc độ chuẩn: 2900 vòng/phút (r/min) – tốc độ đồng bộ của động cơ 2 cực 50Hz.

• Tác động: Tốc độ cao giúp tạo lực ly tâm mạnh, tăng áp lực đẩy chất lỏng.

Công suất động cơ (P)

• Khoảng công suất phổ biến: 1.5 kW – 4.0 kW

• Tùy chọn: Lựa chọn công suất phù hợp với lưu lượng – cột áp thực tế để tránh dư tải hoặc thiếu tải, tối ưu hiệu suất năng lượng.

Áp suất làm việc tối đa (Max Pressure)

• Thông thường: tối đa 1.6 MPa (16 bar), tương đương 160 mét cột nước.

• Khuyến nghị: Không vận hành vượt quá áp suất thiết kế của hệ thống để đảm bảo độ bền và an toàn.

Nhiệt độ chất lỏng (T)

• Giới hạn tiêu chuẩn:

  • Bơm ISG32-200: 0 – 80°C

  • Bơm IRG32-200: có thể lên tới 120°C (ứng dụng cho nước nóng, tuần hoàn nồi hơi)

• Chất liệu phớt và thân bơm cần được chọn đúng theo mức nhiệt này để tránh biến dạng, rò rỉ.

Đường kính ống kết nối (DN)

• Kích thước chuẩn:

  • Đầu hút: DN32 (phi 42 mm)

  • Đầu xả: DN32

• Kiểu kết nối: dạng mặt bích tiêu chuẩn DIN hoặc JIS, dễ tích hợp vào hệ thống đường ống hiện hữu.

Kiểu làm kín trục

• Phớt cơ khí (Mechanical seal): loại đơn hoặc đôi tùy ứng dụng.

• Vật liệu phớt: Ceramic/Graphite, Silicon carbide – chịu mài mòn, nhiệt độ và áp lực cao.

Cấp độ bảo vệ động cơ (IP Rating)

• IP55 hoặc IP54: Chống bụi hoàn toàn và chống nước dạng tia.

• Ý nghĩa: Đảm bảo bơm vận hành an toàn trong môi trường ẩm, bụi hoặc ngoài trời.

Tiêu chuẩn cách điện

• Lớp cách điện: thường là Class F hoặc Class H, giúp động cơ hoạt động ổn định ở nhiệt độ cao mà không bị cháy cuộn.

Ghi chú sử dụng

• Bơm ISG32-200 thường dùng cho nước sạch, nhiệt độ trung bình, cấp thoát nước thông thường.

• Bơm IRG32-200 là phiên bản chịu nhiệt cao hơn, dùng cho nước nóng, hệ thống nồi hơi, HVAC nhiệt độ cao.

• Cần chọn công suất, vật liệu phớt và thân bơm phù hợp với chất lỏng và điều kiện vận hành thực tế.

Cấu tạo chi tiết từng bộ phận của Bơm ly tâm trục đứng ISG32-200, bơm IRG32-200

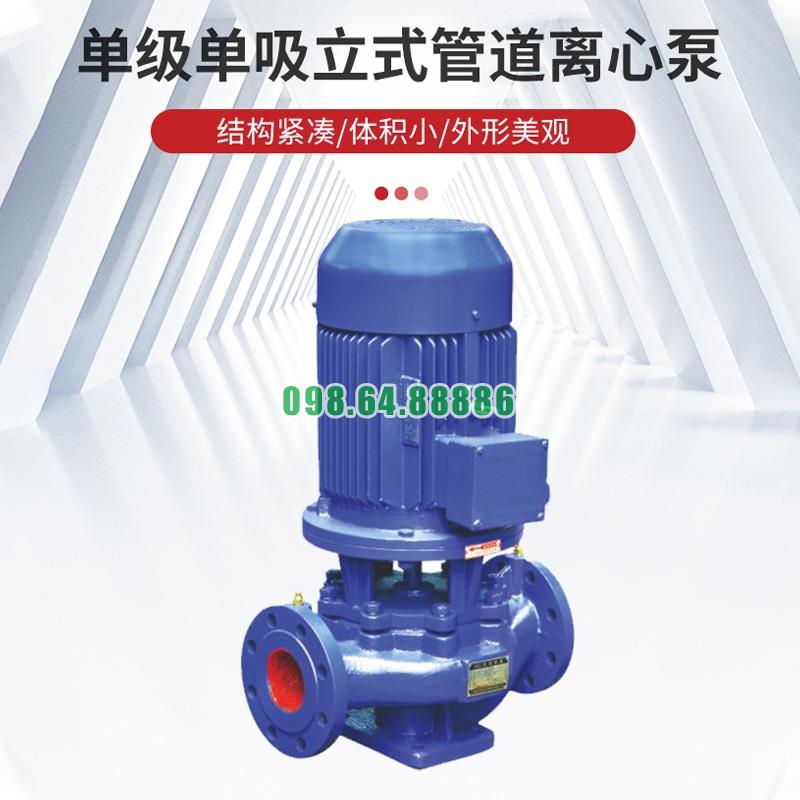

Bơm ly tâm trục đứng ISG32-200 và IRG32-200 có thiết kế dạng inline trục đứng, chuyên dùng để bơm nước sạch, nước nóng hoặc chất lỏng có độ ăn mòn nhẹ. Dưới đây là phân tích chi tiết từng bộ phận trong cấu tạo bơm, giải thích rõ chức năng và vật liệu phổ biến được sử dụng cho mỗi thành phần.

1. Thân bơm (vỏ bơm)

Chức năng

Bao bọc toàn bộ buồng cánh, chịu áp lực của chất lỏng và định hướng dòng chảy ra đầu xả.

Vật liệu

• Gang xám: Phổ biến trong môi trường nước sạch, giá thành hợp lý

• Inox 304 hoặc 316: Dùng trong môi trường nước nóng hoặc có tính ăn mòn nhẹ

Đặc điểm

• Thiết kế kiểu inline: cửa hút và cửa xả cùng nằm trên một đường thẳng, dễ lắp vào hệ thống đường ống

• Có chân đế chắc chắn để lắp đặt trực tiếp lên nền hoặc bệ đỡ

2. Cánh bơm (Impeller)

Chức năng

Tạo ra lực ly tâm để hút nước vào tâm cánh và đẩy nước ra mép ngoài, tăng áp lực và lưu lượng chất lỏng.

Vật liệu

• Đồng hợp kim: Dẫn nhiệt tốt, dùng cho nước nóng

• Gang hoặc inox 304: Chống ăn mòn, bền cơ học

• Cánh thường được cân bằng động để giảm rung lắc

Đặc điểm

• Có thể là cánh kín hoặc bán kín tùy ứng dụng

• Gắn trực tiếp lên trục bơm

3. Trục bơm (Pump Shaft)

Chức năng

Truyền lực từ động cơ đến cánh bơm, chịu lực quay lớn và đảm bảo đồng tâm trong quá trình vận hành.

Vật liệu

• Inox 304/316 hoặc thép hợp kim mạ cứng

• Được gia công với độ chính xác cao để tránh cong vênh

Đặc điểm

• Đầu trục kết nối với phớt cơ khí

• Có chốt định vị và ren giữ cánh bơm

4. Phớt cơ khí (Mechanical Seal)

Chức năng

Làm kín trục quay, ngăn chất lỏng rò rỉ từ buồng cánh ra ngoài qua khe hở giữa trục và thân bơm.

Vật liệu

• Mặt làm kín bằng gốm hoặc than chì

• Lò xo bằng inox, gioăng cao su EPDM hoặc NBR

Đặc điểm

• Là bộ phận chịu mài mòn cao, cần được thay định kỳ

• Có thể nâng cấp lên phớt kép hoặc chịu nhiệt cao cho nước nóng

5. Bạc đạn (Vòng bi)

Chức năng

Giữ cho trục bơm quay ổn định, giảm ma sát và tăng độ bền cơ học.

Vật liệu

• Thép hợp kim chất lượng cao

• Có lớp bôi trơn bên trong, có thể thêm mỡ định kỳ

Đặc điểm

• Thường bố trí 2 vòng bi tại 2 đầu trục

• Làm việc trong môi trường kín, cách ly khỏi chất lỏng

6. Gioăng làm kín và vòng đệm

Chức năng

Ngăn rò rỉ tại các điểm tiếp giáp như mặt bích, buồng cánh, nắp bơm.

Vật liệu

• Cao su NBR, EPDM hoặc silicone chịu nhiệt

• Dạng tròn hoặc dạng vòng cắt theo kích thước mặt bích

Đặc điểm

• Dễ thay thế khi bảo trì

• Đảm bảo độ kín khít toàn bộ hệ thống

7. Nắp bơm và bu lông cố định

Chức năng

Cố định buồng cánh và thân bơm, tạo kết cấu chắc chắn và dễ tháo lắp khi sửa chữa.

Vật liệu

• Thép carbon hoặc inox

• Bu lông có ren tiêu chuẩn, dễ thay thế

Đặc điểm

• Gắn kết với thân bơm bằng mặt bích

• Một số thiết kế có tai bắt vào bệ móng

8. Mặt bích hút – xả

Chức năng

Kết nối bơm với đường ống hút và xả trong hệ thống.

Vật liệu

• Gang hoặc inox, cùng vật liệu với thân bơm

• Có đệm cao su tại mặt tiếp xúc để đảm bảo kín

Đặc điểm

• Chuẩn lắp ren hoặc mặt bích tiêu chuẩn DIN, JIS

• Vị trí nằm thẳng hàng (inline) giúp tiết kiệm không gian

Bơm ly tâm trục đứng ISG32-200 và IRG32-200 có cấu tạo gồm nhiều bộ phận phối hợp chặt chẽ, đảm bảo khả năng bơm nước mạnh mẽ, đẩy cao tốt và vận hành ổn định. Việc nắm rõ từng bộ phận và chức năng sẽ giúp người vận hành hiểu đúng – dùng đúng – bảo trì đúng, từ đó nâng cao hiệu quả sử dụng và kéo dài tuổi thọ thiết bị trong mọi môi trường ứng dụng.

Thông số kỹ thuật và kích thước bơm ly tâm trục đứng ISG32-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm ly tâm trục đứng ISG32-200

Đường cong hiệu suất bơm ly tâm trục đứng ISG32-200

Cấu trúc bơm chịu nhiệt độ cao bơm ly tâm trục đứng ISG32-200

Phụ kiện và kích thước lắp đặt bơm ly tâm trục đứng ISG32-200

Phương thức lắp đặt bơm ly tâm trục đứng ISG32-200
