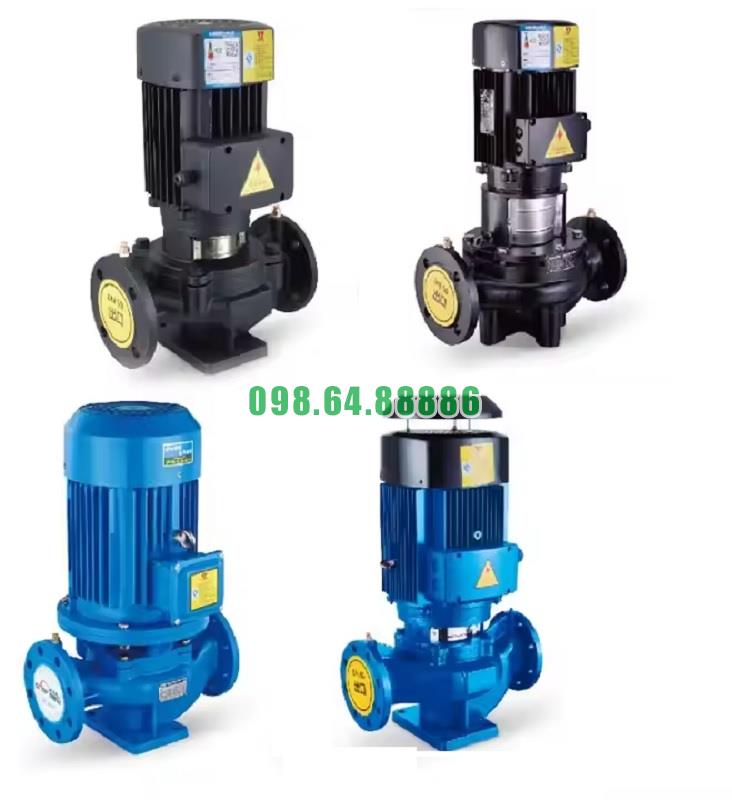

Máy bơm ly tâm trục đứng ISG25-160A và IRG25-160A được thiết kế theo hướng tích hợp cao giữa bơm và động cơ, mang lại cấu trúc đồng bộ, gọn nhẹ và hiệu suất vận hành tối ưu. Các bộ phận chính được bố trí hợp lý trên trục thẳng đứng, tạo thành một khối liền mạch giúp máy hoạt động ổn định, ít rung và dễ bảo trì.
Thân bơm được đúc liền khối từ gang xám hoặc inox tùy theo model và yêu cầu môi trường làm việc. Thiết kế theo hình xoắn ốc (volute casing) giúp:
Định hướng dòng chảy
Giảm tổn thất năng lượng
Chịu được áp suất lớn mà không bị biến dạng
Thân bơm đồng thời đóng vai trò như giá đỡ cho toàn bộ kết cấu trục và động cơ, đảm bảo sự ổn định khi vận hành liên tục.
Cánh bơm là bộ phận quan trọng nhất trong việc tạo ra lực ly tâm. Model ISG25-160A và IRG25-160A sử dụng cánh kín được thiết kế theo nguyên lý thủy lực học hiện đại. Cấu tạo cánh:
Được cân bằng động chính xác để giảm rung và tiếng ồn
Làm từ gang, đồng hoặc inox, chịu mài mòn tốt
Có góc cong tối ưu, giúp tăng áp lực và lưu lượng mà không cần tăng tốc độ quay
Cánh bơm quay trực tiếp nhờ trục đồng tâm với motor, nâng cao hiệu quả truyền lực.
Trục bơm được làm bằng thép không gỉ hoặc hợp kim thép có độ cứng cao, chống ăn mòn. Điều đặc biệt ở cấu tạo này là:
Trục của bơm và trục của động cơ nằm đồng trục, không cần khớp nối
Giảm tối đa tổn thất năng lượng qua truyền động
Hạn chế sai lệch trục, giúp tăng tuổi thọ bạc đạn và phớt cơ khí
Trục được gối đỡ bằng bạc đạn chất lượng cao, giúp quay ổn định trong mọi điều kiện làm việc.
Phớt cơ khí được bố trí tại vị trí kết nối giữa trục quay và buồng bơm, đảm bảo chống rò rỉ nước tuyệt đối. Phớt được làm từ vật liệu carbon – gốm hoặc silicon carbide, giúp:
Chịu được nhiệt độ cao đối với IRG25-160A
Không bị biến dạng khi chịu áp suất lớn
Duy trì độ kín khít trong thời gian dài, hạn chế bảo trì
Phớt cơ khí là một trong những yếu tố giúp bơm hoạt động liên tục mà không ảnh hưởng đến hiệu suất.
Máy sử dụng động cơ điện 1.5kW, tốc độ 2900 vòng/phút, thiết kế tích hợp liền với thân bơm. Động cơ đạt tiêu chuẩn:
IP54/IP55 chống bụi và nước
Cấp cách điện F, chịu được nhiệt độ cao
Có thể lắp thêm biến tần để điều chỉnh tốc độ quay theo yêu cầu hệ thống
Nhờ động cơ đồng trục, máy bơm vận hành êm ái, giảm rung và tiết kiệm điện năng.
Một ưu điểm vượt trội trong cấu tạo là thiết kế đầu hút và đầu xả cùng nằm trên một phương ngang (inline). Kiểu bố trí này giúp:
Dễ kết nối với hệ thống đường ống có sẵn
Hạn chế sử dụng co nối, giảm tổn thất áp suất
Gọn gàng, tiết kiệm không gian kỹ thuật
Đây là lựa chọn lý tưởng cho công trình có yêu cầu cao về thẩm mỹ và tiết kiệm diện tích.
Tốc độ quay (thường tính bằng vòng/phút – rpm) là một trong những yếu tố cốt lõi quyết định hiệu suất hoạt động của máy bơm ly tâm. Với các model ISG25-160A và IRG25-160A, tốc độ tiêu chuẩn thường là 2900 vòng/phút, tương ứng với động cơ điện 2 cực (50Hz). Khi tốc độ thay đổi, các đại lượng như lưu lượng, cột áp và công suất tiêu thụ cũng biến đổi theo tỉ lệ nhất định, ảnh hưởng trực tiếp đến khả năng bơm nước và hiệu quả năng lượng.
Lưu lượng nước tỉ lệ thuận với tốc độ quay theo công thức:
Q ∝ n
Nếu tốc độ quay tăng gấp đôi, lưu lượng cũng tăng gấp đôi. Ngược lại, giảm tốc độ quay sẽ làm lưu lượng giảm tương ứng. Tuy nhiên, nếu tốc độ quay giảm quá thấp, bơm có thể không tạo đủ áp suất để hút nước hiệu quả.
Cột áp tỉ lệ bình phương với tốc độ quay:
H ∝ n²
Ví dụ, nếu tốc độ tăng 20%, cột áp sẽ tăng khoảng 44%. Điều này rất quan trọng khi bơm cần đẩy nước lên các tầng cao hơn hoặc vào hệ thống có trở lực lớn. Tuy nhiên, tăng cột áp quá mức cũng có thể gây nổ ống, rò rỉ tại các mối nối, cần được kiểm soát kỹ lưỡng.
Công suất tiêu thụ tỉ lệ lập phương với tốc độ quay:
P ∝ n³
Chỉ cần tăng tốc độ quay thêm 10% thì công suất tiêu thụ có thể tăng hơn 33%. Điều này có thể khiến động cơ quá tải, sinh nhiệt, ảnh hưởng đến tuổi thọ mô-tơ nếu không được bảo vệ bằng Aptomat hoặc cảm biến quá dòng.
Ở một mức tốc độ nhất định, máy bơm hoạt động tại điểm hiệu suất cao nhất (BEP – Best Efficiency Point). Khi tốc độ thay đổi quá nhiều, máy bơm có thể lệch khỏi điểm BEP, dẫn đến:
Tăng độ rung, ồn
Giảm tuổi thọ vòng bi, phớt
Hiệu suất toàn hệ thống giảm
Lưu lượng và cột áp giảm mạnh
Không đủ áp suất để đẩy nước đi xa hoặc lên cao
Dễ bị khí thực do áp suất hút quá thấp, làm hư cánh bơm và phớt cơ khí
Gây quá áp, dễ vỡ ống và rò rỉ hệ thống
Động cơ quá tải, tiêu thụ nhiều điện năng
Phớt và vòng bi mòn nhanh, gây rò nước và rung lắc
Gắn biến tần cho motor bơm giúp điều chỉnh tốc độ quay linh hoạt theo nhu cầu sử dụng, phù hợp với các hệ thống có lưu lượng thay đổi thường xuyên như:
Cấp nước theo giờ cao điểm
Hệ thống tăng áp tuần hoàn
Tòa nhà có nhiều khu vực sử dụng độc lập
Biến tần còn giúp giảm điện năng tiêu thụ, kéo dài tuổi thọ động cơ và bơm, đồng thời bảo vệ hệ thống khi khởi động hoặc dừng máy
Cần sử dụng đúng loại mô-tơ đồng bộ với tốc độ thiết kế. Với ISG25-160A và IRG25-160A, tốc độ lý tưởng là 2900 vòng/phút. Không nên lắp motor 4 cực (1450 rpm) cho loại bơm thiết kế cho 2 cực vì hiệu suất sẽ giảm rất mạnh
Tốc độ quay có ảnh hưởng sâu sắc đến hiệu suất của máy bơm ly tâm trục đứng ISG25-160A và IRG25-160A. Khi tăng hoặc giảm tốc độ, lưu lượng, cột áp và công suất điện đều thay đổi theo cấp số. Việc vận hành máy bơm ở tốc độ không phù hợp sẽ gây tiêu hao năng lượng, giảm tuổi thọ thiết bị và làm mất hiệu quả cấp nước. Do đó, cần duy trì tốc độ ổn định theo thiết kế hoặc sử dụng biến tần để điều chỉnh tối ưu trong các hệ thống thay đổi tải liên tục.

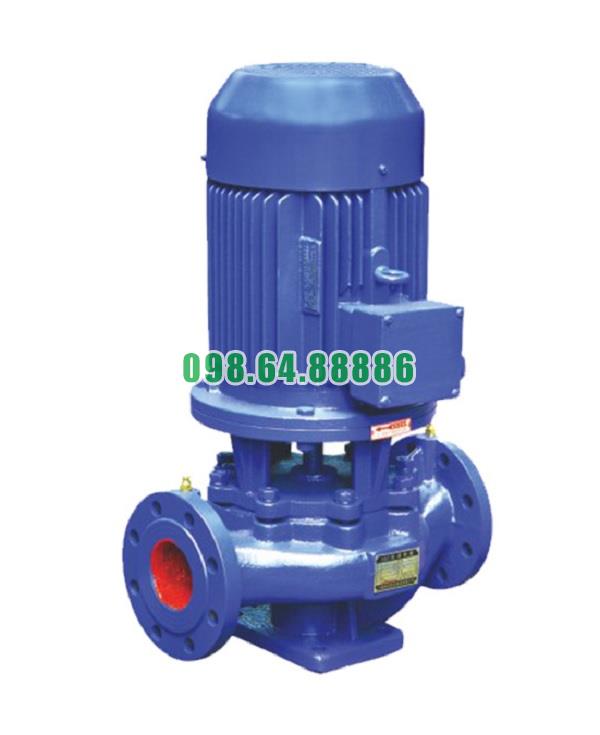

Bơm ly tâm trục đứng model ISG25-160A, bơm IRG25-160A hiệu suất 4 m3/h đẩy cao 28m
4.492.800 VND
