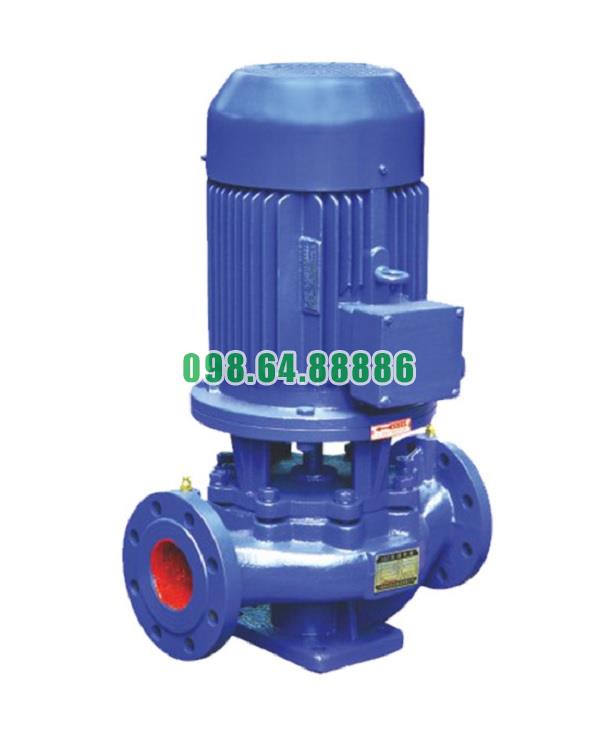

Máy bơm booster inline, inline, bơm thẳng trục đứng ISG80-200, IRG80-200 15kw, 50m3, 50m

Nguyên tắc hoạt động cơ bản của bơm ly tâm booster inline model ISG80-200, IRG80-200

Khái quát về dòng bơm booster inline

Bơm ly tâm booster inline model ISG80-200, IRG80-200 là dòng bơm tăng áp được thiết kế theo phương thẳng đứng, với cửa hút và cửa đẩy nằm trên cùng một trục. Cấu hình này giúp dòng nước đi thẳng từ đầu vào đến đầu ra mà không thay đổi hướng, giảm tổn thất áp lực, nâng cao hiệu quả cấp nước trong hệ thống có nhu cầu áp lực ổn định và lưu lượng lớn.

Nguyên tắc vận hành theo cơ chế ly tâm

1. Truyền động từ động cơ

Khi động cơ điện hoạt động, mô-men quay được truyền trực tiếp đến trục bơm. Trục quay làm cho cánh bơm chuyển động nhanh, tạo ra lực ly tâm tại buồng bơm.

2. Hút nước vào tâm cánh

Lực ly tâm tạo ra vùng áp suất thấp ở trung tâm cánh bơm. Dưới tác động của chênh lệch áp suất, nước từ bể chứa hoặc đường ống sẽ tự động chảy vào cửa hút ở đáy bơm, đi vào tâm cánh.

3. Gia tốc dòng nước

Nước được cánh bơm đẩy ra ngoài theo hướng ly tâm. Trong quá trình di chuyển từ tâm cánh ra vành ngoài, nước gia tăng vận tốc, từ đó tăng động năng.

4. Chuyển đổi động năng thành áp năng

Khi nước đi vào buồng xoắn (volute) – nơi có tiết diện mở rộng, vận tốc giảm dần và áp suất tăng lên. Áp năng này giúp nước có đủ lực để đi qua hệ thống đường ống đến các điểm tiêu thụ ở tầng cao hoặc khoảng cách xa.

5. Tăng áp liên tục

Trong hệ booster, bơm ISG80-200, IRG80-200 thường kết hợp với bình tích áp, cảm biến áp suất và biến tần để duy trì áp lực đầu ra ổn định, dù lưu lượng thay đổi. Cơ chế điều khiển thông minh này giúp hệ thống không bị sụt áp khi nhiều thiết bị sử dụng đồng thời.

Tính ổn định và hiệu quả trong vận hành

Nhờ thiết kế inline và nguyên lý hoạt động ly tâm, bơm vận hành êm ái, ổn định, không gây rung lắc mạnh. Đồng thời, khả năng vận hành liên tục và phản ứng linh hoạt với tải tiêu thụ giúp thiết bị trở thành lựa chọn lý tưởng trong các hệ thống tăng áp dân dụng và công nghiệp.

Nguyên tắc hoạt động của bơm ly tâm booster inline ISG80-200, IRG80-200 dựa trên cơ chế tạo lực ly tâm để hút nước vào, tăng vận tốc dòng chảy và chuyển hóa thành áp lực đẩy mạnh mẽ. Thiết kế đồng trục, vận hành êm, khả năng tăng áp nhanh và kiểm soát thông minh giúp dòng bơm này hoạt động hiệu quả trong các hệ thống cấp nước hiện đại, đặc biệt là nơi cần áp lực ổn định và lưu lượng lớn

Tiêu chuẩn và quy định lắp đặt áp dụng cho bơm booster inline model ISG80-200, IRG80-200

Vai trò của tiêu chuẩn lắp đặt trong vận hành bơm booster

Việc lắp đặt đúng tiêu chuẩn kỹ thuật là điều kiện tiên quyết để bơm booster inline model ISG80-200, IRG80-200 hoạt động ổn định, hiệu quả và đảm bảo tuổi thọ dài lâu. Hệ thống bơm nếu không được lắp đặt theo đúng quy định sẽ dễ gặp phải hiện tượng rung lắc, rò rỉ, sụt áp hoặc thậm chí hỏng động cơ do quá tải. Do đó, người thi công và vận hành cần tuân thủ các tiêu chuẩn kỹ thuật đã được quy định.

Tiêu chuẩn kỹ thuật chung áp dụng

1. Tiêu chuẩn lắp đặt cơ khí
Áp dụng theo TCVN 4601:2012 và các tiêu chuẩn lắp đặt máy công nghiệp
Bơm phải được cố định chắc chắn trên nền bê tông hoặc đế thép chống rung
Độ nghiêng nền không vượt quá 0.2% để đảm bảo cân bằng lực trục đứng
Khoảng cách giữa bơm và các thiết bị khác phải đủ để tháo lắp, bảo trì

2. Tiêu chuẩn điện và điều khiển
Áp dụng TCVN 7447-5-51:2010 (IEC 60364-5-51) về hệ thống điện công nghiệp
Dây dẫn phải chọn đúng tiết diện, phù hợp với công suất động cơ (thường từ 4kW trở lên)
Tủ điện điều khiển cần có Aptomat, Relay nhiệt, thiết bị bảo vệ quá áp và mất pha
Dây nối đất phải được thi công đúng kỹ thuật, có điện trở tiếp địa nhỏ hơn 4Ω

3. Tiêu chuẩn về hệ thống ống
Ống hút và ống xả phải được cố định riêng biệt, không được treo hoàn toàn lên thân bơm
Khuyến nghị sử dụng khớp nối mềm để giảm rung và dễ bảo trì
Lắp van một chiều và van chặn ở đầu ra, van xả khí ở đỉnh buồng bơm
Hướng lắp ống hút phải theo phương thẳng đứng để đảm bảo áp thủy tĩnh tốt nhất

Quy định lắp đặt theo khuyến cáo của nhà sản xuất

Vị trí lắp đặt
Bơm nên lắp ở vị trí khô ráo, thoáng gió, tránh ánh nắng trực tiếp hoặc nơi có độ ẩm cao
Nếu lắp ngoài trời, cần có mái che hoặc hộp bảo vệ chống mưa
Khoảng cách thông thoáng xung quanh bơm tối thiểu 60cm

Chiều cao hút
Chiều cao từ mặt nước đến trục tâm bơm không vượt quá giới hạn cho phép (thường ≤7m)
Rọ hút phải đặt ngập nước tối thiểu 30cm để tránh xoáy khí

Mồi nước
Trước khi khởi động, bơm phải được mồi đầy nước qua van châm hoặc lỗ xả khí
Tuyệt đối không để bơm chạy khô trong quá trình thử máy hoặc vận hành

Hướng quay động cơ
Hướng quay phải trùng với chiều mũi tên trên thân bơm
Sai chiều quay có thể làm hỏng phớt, cánh bơm và không lên nước

Lắp đặt đồng bộ với thiết bị điều khiển
Nếu sử dụng biến tần, phải cài đặt giới hạn tần số và dòng điện theo đúng thông số kỹ thuật của bơm
Các chế độ khởi động mềm và dừng trễ cần được thiết lập phù hợp để tránh sốc áp trong hệ thống

Các lưu ý bổ sung theo thực tiễn lắp đặt

Không lắp bơm tại vị trí thấp hơn mặt sàn dễ bị ngập úng
Không để dây điện hoặc ống dẫn nước đè lên thân bơm
Không lắp bơm sát tường hoặc thiết bị khác khiến khó thao tác khi bảo trì
Không được bỏ qua van xả khí nếu bơm làm việc trong hệ kín

Tiêu chuẩn và quy định lắp đặt áp dụng cho bơm booster inline model ISG80-200, IRG80-200 là tập hợp các yêu cầu kỹ thuật cụ thể về nền móng, điện, đường ống, điều kiện môi trường và thiết bị phụ trợ. Tuân thủ đúng các quy định này không chỉ giúp hệ thống vận hành an toàn mà còn tối ưu hiệu suất làm việc, kéo dài tuổi thọ thiết bị và hạn chế tối đa sự cố trong quá trình sử dụng. Đây là bước khởi đầu quan trọng mà mọi đơn vị thi công và người dùng cần chú trọng trong hệ thống cấp nước tăng áp hiện đại

Thông số kỹ thuật và kích thước bơm model ISG80-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-200

Đường cong hiệu suất bơm model ISG80-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-200

Phụ kiện và kích thước lắp đặt bơm model ISG80-200

Phương thức lắp đặt bơm model ISG80-200
