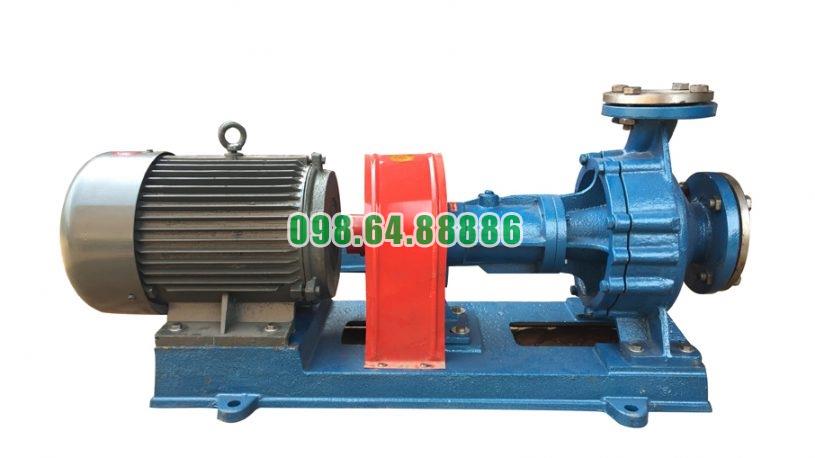

Bơm dầu truyền nhiệt RY50-32-200A phù hợp cho hệ thống tuần hoàn dầu nóng công nghiệp nhờ được thiết kế chuyên để vận chuyển môi chất nhiệt độ cao, kết hợp lưu lượng 16 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và động cơ 4 kW. Model này đáp ứng tốt vai trò duy trì dòng dầu nóng tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt trong dây chuyền sản xuất.
RY50-32-200A thuộc dòng bơm RY chuyên dùng cho hệ thống dầu truyền nhiệt. Bơm được thiết kế để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn.
Khác với các loại bơm dùng cho nước thông thường, kết cấu của RY50-32-200A hướng trực tiếp đến điều kiện làm việc của dầu nóng, nơi bơm phải vận hành liên tục trong môi trường chịu ảnh hưởng nhiệt độ cao.
Một trong những lý do quan trọng giúp Bơm dầu truyền nhiệt RY50-32-200A phù hợp cho hệ thống tuần hoàn dầu nóng công nghiệp là khả năng làm việc với môi chất có nhiệt độ tối đa đến 350°C.
Đây là mức nhiệt phù hợp với nhiều hệ thống sử dụng dầu tải nhiệt để đưa nhiệt từ lò gia nhiệt đến thiết bị sản xuất.
Tuy nhiên, 350°C là giới hạn nhiệt độ môi chất tối đa. Nhiệt độ vận hành thực tế cần được lựa chọn theo yêu cầu công nghệ và loại dầu truyền nhiệt sử dụng.
RY50-32-200A đạt lưu lượng 16 m³/h tại điểm làm việc thiết kế.
Trong hệ thống dầu nóng, lưu lượng có vai trò rất quan trọng vì dầu phải liên tục mang nhiệt từ nguồn gia nhiệt đến khu vực sử dụng nhiệt rồi quay trở lại để tiếp tục được gia nhiệt.
Với lưu lượng 16 m³/h, RY50-32-200A có thể duy trì một lượng dầu tuần hoàn đáng kể trong hệ thống khi nhu cầu thực tế phù hợp với điểm thiết kế của bơm.
Bên cạnh lưu lượng, RY50-32-200A tạo cột áp 32 m.
Trong một vòng tuần hoàn dầu nóng, môi chất phải đi qua đường ống, co cút, van và các thiết bị trao đổi nhiệt. Tất cả các thành phần này đều tạo ra tổn thất áp suất.
Cột áp 32 m giúp bơm cung cấp năng lượng để dòng dầu thắng được tổng trở lực của hệ thống trong phạm vi thiết kế.
Do đó, bộ thông số:
16 m³/h – 32 m
là yếu tố quan trọng khi lựa chọn RY50-32-200A cho một hệ thống tuần hoàn dầu nóng cụ thể.
RY50-32-200A sử dụng động cơ 4 kW, trong khi công suất trục tại điểm làm việc là khoảng 3,35 kW.
Động cơ truyền chuyển động qua khớp nối mềm đến trục bơm, làm bánh công tác quay ở khoảng 2.900 vòng/phút.
Sự kết hợp giữa động cơ, tốc độ quay, lưu lượng và cột áp tạo thành cấu hình:
4 kW → 2.900 vòng/phút → 16 m³/h → 32 m cột áp.
Đây là cấu hình phù hợp cho nhiệm vụ duy trì dòng dầu tuần hoàn liên tục khi đặc tính hệ thống tương ứng với điểm làm việc này.
RY50-32-200A hoạt động theo nguyên lý bơm ly tâm.
Dầu nóng đi vào cửa hút theo hướng trục, tiếp cận khu vực trung tâm bánh công tác. Khi bánh công tác quay, dầu nhận năng lượng và được đưa ra phía ngoài, sau đó đi đến cửa xả.
Chu trình này diễn ra liên tục:
Dầu hồi về bơm → đi vào bánh công tác → nhận năng lượng → ra cửa xả → đi qua hệ thống → quay trở lại bơm.
Nhờ đó, RY50-32-200A phù hợp với cấu trúc vòng kín đặc trưng của hệ thống dầu truyền nhiệt công nghiệp.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên, thay cho hệ thống làm mát bằng nước truyền thống.
Đặc điểm này giúp hạn chế nhiệt từ khu vực thân bơm truyền về cụm ổ trục, đồng thời làm cấu hình thiết bị gọn hơn và giảm sự phụ thuộc vào hệ thống nước làm mát phụ trợ.
Đối với một bơm phải tuần hoàn dầu nóng trong thời gian dài, khả năng kiểm soát nhiệt tại khu vực trục và ổ bi là yếu tố quan trọng để duy trì trạng thái vận hành ổn định.
RY50-32-200A sử dụng bộ chèn packing kết hợp phớt dầu cao su chịu nhiệt.
Cụm làm kín nằm tại khu vực trục đi qua nắp bơm và có nhiệm vụ hạn chế dầu nóng rò ra ngoài trong khi trục vẫn quay liên tục.
Việc sử dụng hệ thống làm kín chịu nhiệt phù hợp với đặc thù của vòng tuần hoàn dầu nóng, nơi khả năng kiểm soát rò rỉ tại trục có ý nghĩa trực tiếp đến độ ổn định của hệ thống.
Hệ thống dầu truyền nhiệt thường yêu cầu bơm duy trì hoạt động liên tục trong suốt quá trình gia nhiệt.
RY50-32-200A được bố trí hai ổ bi trong thân ổ trục để đỡ và định vị rôto. Khi bơm được căn chỉnh đúng đồng tâm, bôi trơn đầy đủ và vận hành trong vùng lưu lượng phù hợp, cụm rôto có điều kiện duy trì chuyển động ổn định ở tốc độ 2.900 vòng/phút.
Đây là đặc điểm quan trọng đối với các dây chuyền cần dòng dầu nóng liên tục thay vì vận hành ngắt quãng thường xuyên.
Đối với các hệ thống tuần hoàn dầu nóng không được phép dừng lâu, có thể bố trí hai bơm theo phương án:
01 bơm vận hành + 01 bơm dự phòng
hoặc vận hành luân phiên giữa hai bơm.
Cách bố trí này giúp việc kiểm tra và bảo dưỡng RY50-32-200A không nhất thiết phải làm gián đoạn toàn bộ quá trình tuần hoàn dầu nóng của dây chuyền.
RY50-32-200A phù hợp nhất khi yêu cầu thủy lực của hệ thống nằm gần:
Không nên lựa chọn bơm chỉ dựa vào nhiệt độ dầu. Tổng trở lực đường ống và lưu lượng tuần hoàn yêu cầu cũng phải phù hợp với đặc tính của RY50-32-200A.
Ngoài ra, dòng RY không nên vận hành dưới 30% lưu lượng thiết kế. Với model 16 m³/h, mức này tương ứng khoảng 4,8 m³/h. Duy trì lưu lượng phù hợp giúp bơm làm việc ổn định hơn trong vòng tuần hoàn.
Bơm dầu truyền nhiệt RY50-32-200A phù hợp cho hệ thống tuần hoàn dầu nóng công nghiệp nhờ được thiết kế chuyên cho môi chất nhiệt độ cao, có khả năng làm việc với dầu truyền nhiệt đến 350°C, đồng thời cung cấp lưu lượng 16 m³/h và cột áp 32 m tại tốc độ 2.900 vòng/phút.
Động cơ 4 kW, cơ chế bơm ly tâm, kết cấu tản nhiệt tự nhiên, cụm ổ trục và hệ thống làm kín chịu nhiệt tạo nên một cấu hình phù hợp với nhiệm vụ tuần hoàn dầu nóng liên tục. Khi yêu cầu thực tế của hệ thống gần với điểm 16 m³/h – 32 m, RY50-32-200A là lựa chọn phù hợp để duy trì dòng dầu truyền nhiệt ổn định giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt trong dây chuyền công nghiệp.
Bơm dầu truyền nhiệt RY50-32-200A sử dụng khớp nối mềm kiểu ba chấu để liên kết trục động cơ với trục bơm. Đây là bộ phận nằm trong cụm truyền động, có nhiệm vụ truyền chuyển động quay từ động cơ đến trục bơm, từ đó làm bánh công tác quay và duy trì quá trình tuần hoàn dầu tải nhiệt.
Với tốc độ làm việc khoảng 2.900 vòng/phút, động cơ 4 kW, lưu lượng 16 m³/h và cột áp 32 m, việc sử dụng khớp nối mềm kiểu ba chấu giúp cụm bơm – động cơ có cách liên kết tương đối gọn và thuận tiện cho lắp đặt, căn chỉnh cũng như bảo dưỡng.
Trong kết cấu RY50-32-200A, bơm và động cơ được bố trí đồng tâm trên cùng một bệ máy. Hai bộ phận không nối cứng trực tiếp với nhau mà truyền động thông qua khớp nối mềm kiểu ba chấu.
Chuỗi truyền động có thể hiểu đơn giản:
Động cơ → khớp nối mềm ba chấu → trục bơm → bánh công tác.
Khi động cơ hoạt động, mô-men quay được truyền qua khớp nối đến trục bơm. Trục tiếp tục kéo bánh công tác quay để tạo dòng dầu tải nhiệt.
Nhiệm vụ quan trọng nhất của khớp nối là bảo đảm chuyển động từ động cơ được truyền tới bơm một cách liên tục.
RY50-32-200A hoạt động ở tốc độ khoảng 2.900 vòng/phút nên cụm truyền động phải giữ được trạng thái ổn định. Khớp nối mềm kiểu ba chấu tạo liên kết giữa hai đầu trục mà vẫn cho phép tách riêng động cơ và bơm khi cần tháo kiểm tra.
Đây là ưu điểm thực tế so với một liên kết cố định khó tháo rời.
Dù sử dụng khớp nối mềm, RY50-32-200A vẫn yêu cầu trục bơm và trục động cơ phải được căn chỉnh cẩn thận.
Theo yêu cầu lắp đặt của dòng RY, sai lệch đo tại vành ngoài khớp nối không được vượt quá khoảng 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.
Như vậy, khớp nối mềm không có nghĩa là có thể bỏ qua việc căn tâm. Ngược lại, việc căn chỉnh đúng giúp khớp nối làm việc ổn định và hỗ trợ truyền mô-men hiệu quả.
Khớp nối nằm giữa động cơ và bơm nên kỹ thuật viên có thể kiểm tra trực tiếp tình trạng liên kết khi lắp đặt.
Trước khi đưa bơm vào vận hành, có thể quay khớp nối bằng tay để kiểm tra độ nhẹ và độ trơn của cụm rôto. Nếu xuất hiện tiếng cọ xát hoặc điểm kẹt, cần kiểm tra và xử lý trước khi khởi động.
Đặc điểm “mềm” của khớp nối giúp liên kết giữa hai trục linh hoạt hơn so với kiểu nối cứng tuyệt đối.
Trong điều kiện lắp đặt thực tế, những sai lệch rất nhỏ có thể xuất hiện do dung sai chế tạo, căn chỉnh hoặc thay đổi trạng thái của cụm máy. Khớp nối mềm giúp hệ truyền động có khả năng thích nghi tốt hơn với những sai lệch nhỏ trong phạm vi cho phép.
Tuy nhiên, khớp nối không phải giải pháp để bù cho tình trạng lệch tâm lớn. Nếu bơm và động cơ không đồng tâm, thiết bị vẫn có thể xuất hiện rung động, nóng ổ bi và tăng tải cho cụm trục.
Bơm RY50-32-200A và động cơ được bố trí thẳng hàng trên cùng bệ. Khớp nối mềm kiểu ba chấu được đặt trực tiếp giữa hai đầu trục nên không cần một hệ truyền động trung gian phức tạp.
Cách bố trí này giúp cụm máy có kết cấu rõ ràng:
Động cơ – khớp nối – cụm ổ trục – trục bơm – bánh công tác.
Nhờ đó, khu vực truyền động tương đối gọn và thuận tiện khi bố trí trên bệ máy.
Một lợi ích thực tế của khớp nối mềm kiểu ba chấu trên Bơm dầu truyền nhiệt RY50-32-200A là hỗ trợ quá trình tháo lắp.
Theo trình tự tháo bơm, khi cần bảo dưỡng có thể tháo bu lông cố định động cơ, đưa động cơ ra khỏi bệ rồi tháo khớp nối trước khi tiếp tục xử lý các bộ phận bên trong.
Điều này giúp kỹ thuật viên tách phần truyền động khỏi cụm bơm mà không phải tháo toàn bộ hệ thống cùng lúc.
Sau khi sửa chữa, động cơ và bơm có thể được lắp lại, sau đó tiến hành căn tâm khớp nối trước khi vận hành.
Khớp nối cũng là vị trí thuận tiện để xác định chiều quay của cụm bơm.
Đối với dòng RY, khi quan sát từ phía khớp nối, chiều quay đúng của trục bơm là theo chiều kim đồng hồ.
Việc xác định chiều quay trước khi đưa RY50-32-200A vào hoạt động rất quan trọng. Nếu động cơ quay sai chiều, bánh công tác sẽ không tạo được đặc tính lưu lượng và cột áp đúng thiết kế.
RY50-32-200A vận hành ở tốc độ cao nên trạng thái của hệ truyền động ảnh hưởng trực tiếp đến trục và ổ bi.
Nếu khớp nối được lắp đúng, hai trục được căn đồng tâm và bu lông cố định chắc chắn, chuyển động từ động cơ đến bơm có điều kiện diễn ra ổn định.
Ngược lại, nếu cụm khớp nối bị lệch tâm hoặc lắp đặt không chính xác, rung động có thể truyền vào trục và ổ bi.
Do đó, lợi thế của khớp nối mềm ba chấu chỉ được phát huy tốt khi đi kèm với việc căn chỉnh chính xác.
Khớp nối là một trong những vị trí cần được kiểm tra trong quá trình bảo dưỡng RY50-32-200A.
Người vận hành nên chú ý tới tình trạng liên kết giữa bơm và động cơ, độ đồng tâm của hai trục, độ chắc chắn của các vị trí cố định và khả năng quay trơn của cụm rôto.
Việc kiểm tra định kỳ giúp phát hiện sớm những dấu hiệu bất thường tại cụm truyền động trước khi chúng ảnh hưởng tới trục, ổ bi hoặc bánh công tác.
Bơm dầu truyền nhiệt RY50-32-200A sử dụng khớp nối mềm kiểu ba chấu tiện lợi chủ yếu thể hiện ở khả năng tạo một liên kết truyền động gọn giữa động cơ và bơm.
Thiết kế này mang lại những thuận lợi trực tiếp như:
Bơm dầu truyền nhiệt RY50-32-200A sử dụng khớp nối mềm kiểu ba chấu tiện lợi để truyền chuyển động từ động cơ 4 kW tới trục bơm và bánh công tác ở tốc độ khoảng 2.900 vòng/phút. Khớp nối là mắt xích trực tiếp giữa động cơ và cụm rôto, đồng thời tạo điều kiện thuận lợi cho việc căn chỉnh, kiểm tra và tháo lắp khi bảo dưỡng.
Điểm quan trọng là dù sử dụng khớp nối mềm, RY50-32-200A vẫn yêu cầu căn đồng tâm chính xác, với sai lệch tại vành ngoài khớp nối không quá khoảng 0,1 mm và khe hở giữa hai đầu trục khoảng 2–3 mm.
Nhờ kết cấu khớp nối mềm kiểu ba chấu, cụm truyền động của RY50-32-200A vừa gọn, dễ tiếp cận khi bảo trì, vừa đảm bảo khả năng truyền chuyển động cần thiết để bơm duy trì lưu lượng 16 m³/h và cột áp 32 m trong điều kiện làm việc thiết kế

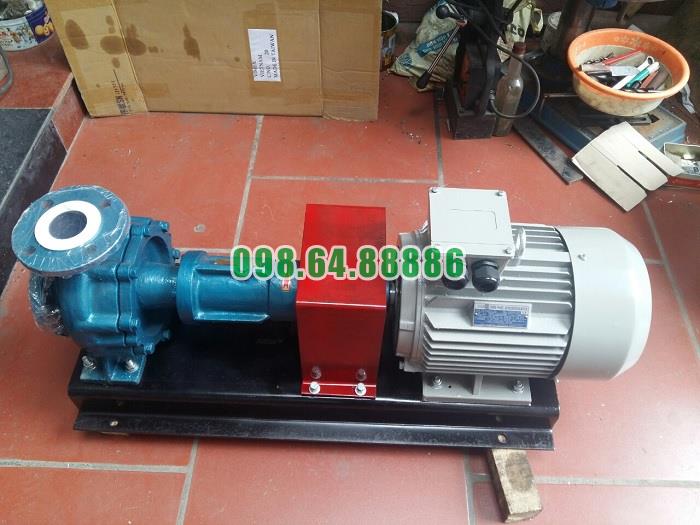

Bơm dầu nóng công nghiệp RY50-32-200A cột áp 32 m, công suất 4 kW, tốc độ 2900 vòng/phút, lưu lượng 16 m3/h
