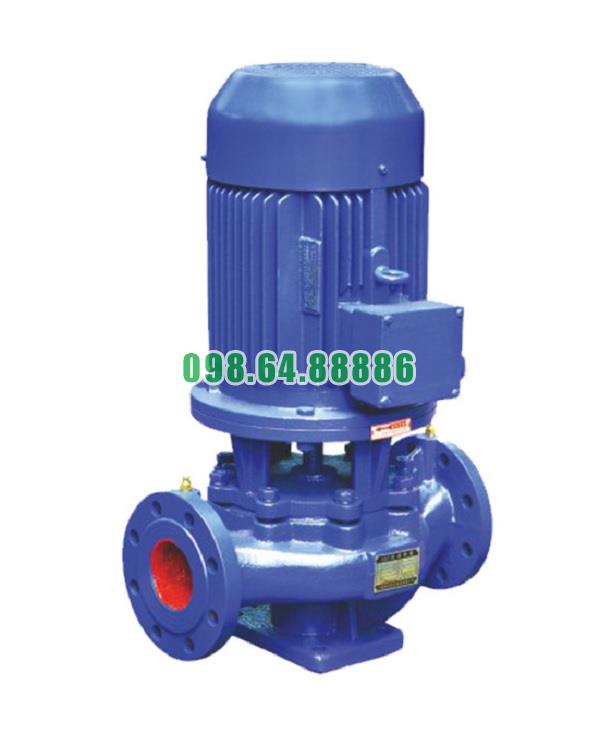

Máy bơm inline, bơm tăng áp, bơm lùa ISG80-160, IRG80-160 7.5kw, 50m3, 13.9m

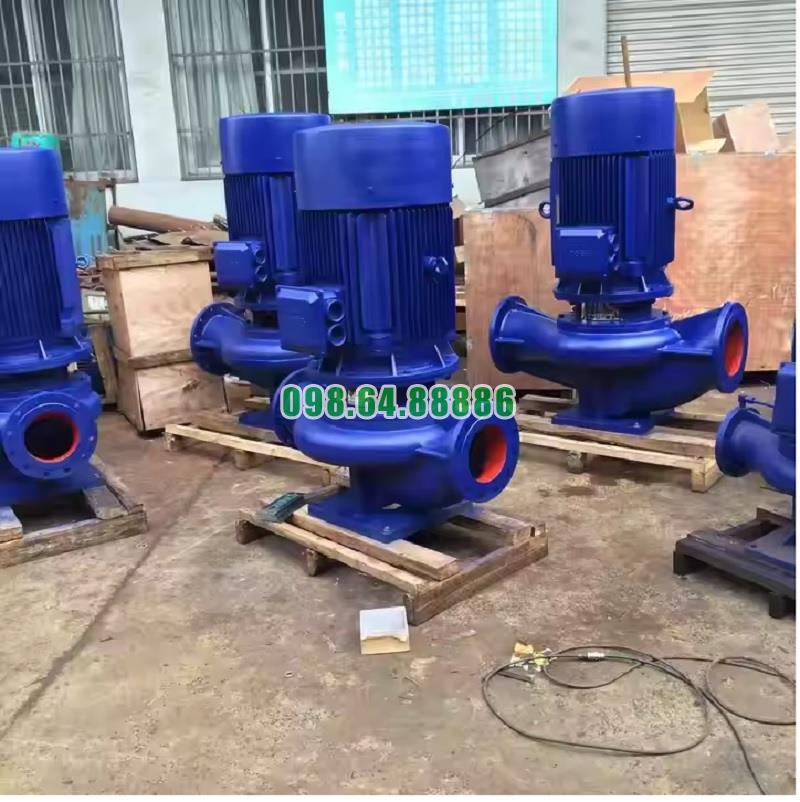

Thiết kế nhỏ gọn của bơm inline model ISG80-160, IRG80-160

Bố cục inline tối ưu không gian

ISG80-160 và IRG80-160 thuộc dòng bơm ly tâm trục đứng inline, cửa hút và cửa đẩy nằm trên cùng một trục thẳng hàng. Kiểu bố trí này giúp bơm “nằm” ngay trên tuyến ống, không cần đổi hướng đường ống như bơm trục ngang, nhờ đó giảm đáng kể chiều dài hệ thống và tiết kiệm diện tích sàn.

Dấu chân lắp đặt nhỏ

Cụm bơm–động cơ được dựng đứng nên chiếm rất ít bề mặt lắp đặt. Với đường ống danh nghĩa DN80, bơm có thể đặt trong các phòng kỹ thuật hẹp, giếng kỹ thuật, hốc tường, hoặc khoang trần mà không cần nền móng cồng kềnh. Thiết kế này phù hợp các tòa nhà cao tầng, trạm tăng áp, và các skid lắp ghép sẵn.

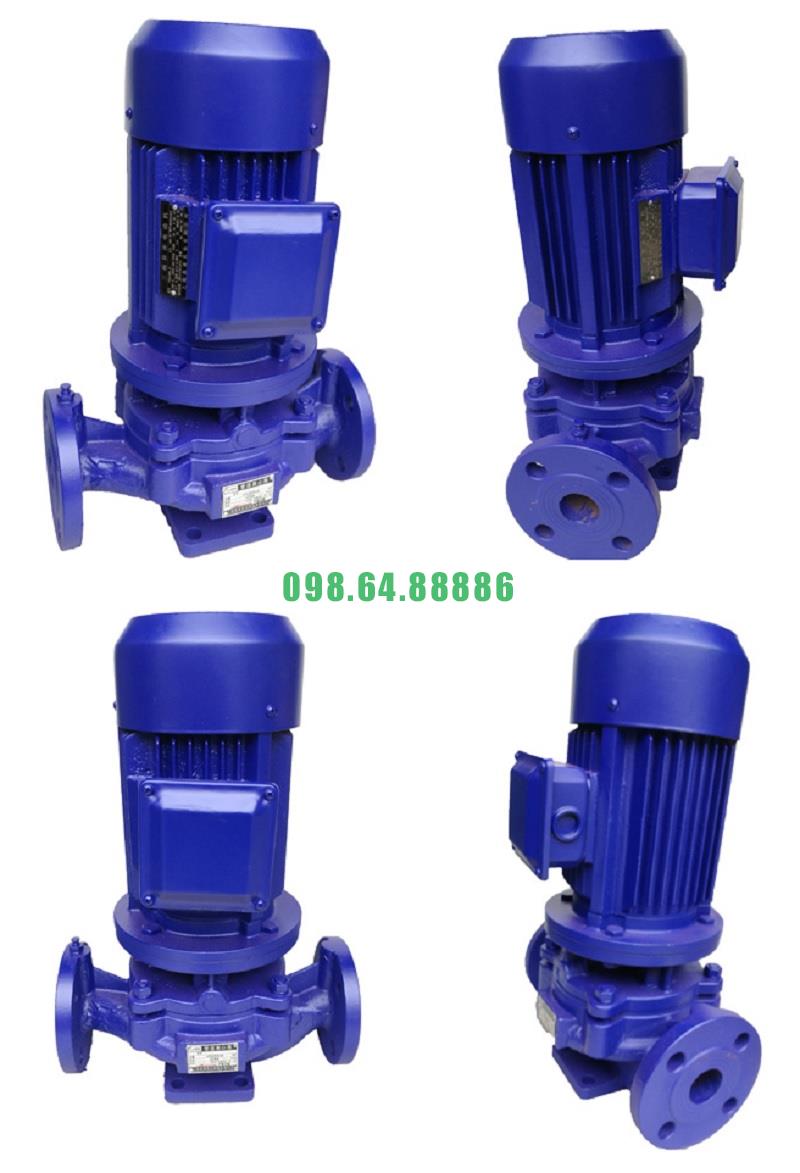

Cửa bích thẳng hàng, dễ nối ống

Cửa hút/đẩy dạng bích tiêu chuẩn được bố trí đối xứng và thẳng hàng. Thợ lắp đặt chỉ cần căng thẳng tuyến ống theo một đường thẳng, giảm số co, tê và khớp nối. Ít phụ kiện hơn đồng nghĩa giảm tổn thất áp suất cục bộ và giảm rung chấn truyền qua hệ ống.

Cụm truyền động gọn và cân bằng

Động cơ đặt dọc trục, trực tiếp dẫn động cánh bơm qua khớp nối ngắn, giúp toàn bộ cụm gọn và cân bằng tốt. Trọng tâm gần trục ống làm giảm mô-men lật khi vận hành, hỗ trợ vận hành êm và hạn chế yêu cầu gia cường nền.

Bảo trì thuận tiện trong không gian hẹp

Cấu trúc đơn khối cho phép tháo cụm roto, phớt, ổ bi theo hướng trên xuống ngay tại vị trí bơm. Không cần dỡ nhiều đoạn ống hoặc di dời thiết bị lân cận, nhờ đó rút ngắn thời gian dừng máy trong các phòng bơm chật.

Giảm chi phí hệ thống

Thiết kế nhỏ gọn giúp giảm:

• Chiều dài và số lượng phụ kiện đường ống

• Khối lượng giá đỡ, bệ móng

• Thời gian lắp đặt và căn chỉnh

• Không gian phòng máy, từ đó giảm chi phí xây dựng và vận hành điều hòa thông gió

Tối ưu cho module hóa và mở rộng

Nhờ kích thước gọn, ISG80-160 và IRG80-160 dễ bố trí theo cụm song song hoặc dự phòng N+1 trên cùng một rack. Việc mở rộng công suất chỉ cần bổ sung thêm bơm theo tuyến ống hiện hữu, gần như không phải thay đổi layout lớn.

Khả năng tích hợp phụ kiện trên thân bơm

Thân bơm có sẵn các cổng cho đồng hồ áp, cảm biến rung–nhiệt, van một chiều/van chặn lắp liền tuyến. Cách tổ chức này giúp toàn bộ cụm thiết bị gọn gàng, hạn chế ống nhánh và phụ kiện rời.

Phù hợp nhiều cấu hình đường ống

Thiết kế inline cho phép:

• Lắp theo phương đứng hoặc trong trục ống ngang mà không đổi hướng lưu lượng

• Đặt gần điểm tiêu thụ để giảm thất thoát và tăng hiệu quả thủy lực

• Lắp trong các “điểm nghẽn” không gian như hố kỹ thuật, gầm cầu thang, trần kỹ thuật

Nhờ bố cục inline thẳng hàng, trục đứng tiết kiệm diện tích, và khả năng tháo lắp theo phương thẳng đứng, bơm ISG80-160 và IRG80-160 mang lại một cấu hình nhỏ gọn, linh hoạt trong lắp đặt, giảm chi phí đường ống–nền móng và đặc biệt phù hợp các công trình thiếu không gian như tòa nhà cao tầng, trạm tăng áp và các hệ skid module.

Các loại vòng bi cho bơm inline model ISG80-160, IRG80-160

1. Vai trò của vòng bi trong bơm inline

Vòng bi là bộ phận đỡ trục và cho phép trục quay trơn tru, giảm ma sát, giữ đồng tâm giữa các chi tiết quay và tĩnh. Trong bơm inline model ISG80-160, IRG80-160, vòng bi không chỉ đảm bảo chuyển động ổn định mà còn ảnh hưởng trực tiếp đến tuổi thọ phớt cơ khí, cánh bơm và động cơ.

2. Các loại vòng bi thường sử dụng

2.1. Vòng bi cầu (Deep Groove Ball Bearing)

• Vị trí sử dụng: Phía trước và sau trục động cơ.

• Ưu điểm: Ma sát thấp, chịu tải hướng kính và một phần tải dọc trục, tuổi thọ cao nếu bôi trơn tốt.

• Ứng dụng: Phổ biến nhất trong bơm inline do giá thành hợp lý và dễ thay thế.

2.2. Vòng bi đỡ chặn (Angular Contact Ball Bearing)

• Vị trí sử dụng: Đầu trục gần cánh bơm, nơi chịu lực đẩy trục lớn.

• Ưu điểm: Chịu đồng thời tải hướng kính và tải dọc trục, giữ trục ổn định ở tốc độ cao.

• Ứng dụng: Dùng trong các bơm yêu cầu áp lực cao hoặc vận hành liên tục.

2.3. Vòng bi côn (Tapered Roller Bearing) – ít gặp hơn

• Vị trí sử dụng: Một số phiên bản đặc biệt hoặc bơm công suất lớn.

• Ưu điểm: Chịu được tải hướng kính lớn và tải dọc trục cao, bền bỉ.

• Ứng dụng: Bơm chạy ở chế độ nặng hoặc môi trường khắc nghiệt.

2.4. Vòng bi tự lựa (Self-Aligning Ball Bearing)

• Vị trí sử dụng: Khi yêu cầu bù sai lệch trục nhỏ do biến dạng nhiệt hoặc lắp đặt.

• Ưu điểm: Tự điều chỉnh góc lệch nhẹ giữa trục và vỏ, giảm áp lực bất thường lên bi.

• Ứng dụng: Bơm làm việc trong môi trường thay đổi nhiệt độ liên tục.

3. Tiêu chí chọn vòng bi phù hợp

• Kích thước tiêu chuẩn: Phải đúng thông số thiết kế của bơm ISG80-160, IRG80-160.

• Tải trọng và tốc độ: Chọn loại chịu tải và tốc độ quay phù hợp với điều kiện vận hành.

• Chất lượng và thương hiệu: Ưu tiên NSK, SKF, FAG, NTN… để đảm bảo độ bền và ổn định.

• Điều kiện môi trường: Với nước nóng, hóa chất hoặc môi trường ẩm ướt, chọn loại có phớt chắn kín và vật liệu chống ăn mòn.

4. Bảo dưỡng vòng bi để kéo dài tuổi thọ

• Bôi trơn định kỳ: Sử dụng mỡ chịu nhiệt, đúng chủng loại và lượng vừa đủ.

• Giữ kín chống bụi và nước: Tránh để cát, bụi hoặc hơi nước xâm nhập vào vòng bi.

• Theo dõi rung và tiếng ồn: Thay mới khi phát hiện rung lắc bất thường hoặc tiếng rít.

• Lắp đặt đúng kỹ thuật: Tránh dùng búa gõ trực tiếp vào vòng bi khi tháo lắp.

Các loại vòng bi cho bơm inline model ISG80-160, IRG80-160 chủ yếu là vòng bi cầu rãnh sâu, vòng bi đỡ chặn và trong một số trường hợp đặc biệt có thể dùng vòng bi côn hoặc vòng bi tự lựa. Việc lựa chọn đúng loại, đúng kích thước và bảo dưỡng định kỳ sẽ giúp bơm vận hành êm, giảm hỏng hóc và kéo dài tuổi thọ toàn bộ hệ thống.

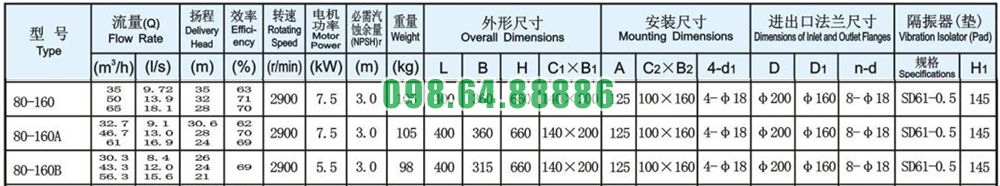

Thông số kỹ thuật và kích thước bơm model ISG80-160

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-160

Đường cong hiệu suất bơm model ISG80-160

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-160

Phụ kiện và kích thước lắp đặt bơm model ISG80-160

Phương thức lắp đặt bơm model ISG80-160
