Khả năng hút chân không sâu của Bơm hút chân không phòng thí nghiệm model 2XZ-6C
Bơm hút chân không phòng thí nghiệm model 2XZ-6C là dòng bơm cánh gạt hai cấp, nổi bật với khả năng tạo áp suất chân không sâu, ổn định và duy trì được trong thời gian dài. Đây là ưu điểm quan trọng giúp thiết bị được sử dụng rộng rãi trong phòng thí nghiệm, dây chuyền nghiên cứu và các ứng dụng công nghiệp yêu cầu độ chân không cao. Dưới đây là phân tích chi tiết vì sao 2XZ-6C có khả năng hút sâu vượt trội.
1. Thiết kế hai cấp tối ưu cho chân không sâu
Cấu trúc hai cấp của 2XZ-6C gồm:
Cấp 1: Hút và nén khí sơ cấp
Cấp 2: Nén tinh, đẩy áp suất xuống mức rất thấp
Vì chia thành hai giai đoạn, áp suất được giảm dần và hiệu quả hơn so với bơm một cấp. Điều này cho phép bơm đạt mức chân không sâu tới 10⁻² – 10⁻³ mbar (tuỳ điều kiện vận hành).
2. Hệ thống dầu bôi trơn – làm kín giúp giảm rò rỉ khí
Dầu chân không đóng vai trò cực kỳ quan trọng trong khả năng hút sâu:
Lấp kín khe hở giữa rôto – cánh gạt – buồng bơm
Tạo lớp màng ngăn khí quay ngược trở lại
Giảm ma sát để chu trình nén diễn ra hiệu quả
Nhờ đó, bơm hạn chế rò rỉ và đạt được áp suất sâu mà không cần tăng kích thước hay thay đổi cấu trúc.
3. Cánh gạt graphite tiếp xúc chặt với thành buồng bơm
Cánh gạt của 2XZ-6C được làm từ graphite composite:
Tự mài phẳng theo thời gian
Bám sát thành buồng bơm
Tạo độ kín tuyệt đối khi hút khí
Độ kín tốt giúp thể tích khí còn lại trong buồng bơm giảm mạnh theo mỗi vòng quay, làm áp suất đạt mức rất thấp.
4. Rôto lệch tâm tạo chu trình nén hiệu quả
Rôto được đặt lệch tâm, khi quay sẽ tạo ra:
Khoang hút lớn để thu nhiều khí
Khoang nén nhỏ để ép khí hiệu quả hơn
Chu trình hút – nén được tối ưu hóa giúp tốc độ giảm áp nhanh và sâu hơn.
5. Tốc độ quay ổn định giúp duy trì áp suất sâu lâu dài
Động cơ truyền động trực tiếp:
Duy trì tốc độ quay ổn định
Giảm rung và giảm tổn thất cơ học
Giúp tạo chân không sâu mà không bị dao động
Điều này đặc biệt quan trọng trong các ứng dụng phòng thí nghiệm cần chân không ổn định trong thời gian dài.
6. Van chống hồi dầu đảm bảo áp suất không tăng khi bơm dừng
Khi bơm ngừng vận hành:
Van chống hồi dầu đóng lại
Ngăn dầu và khí quay ngược lên đường hút
Giữ cho hệ thống không bị tụt chân không đột ngột
Đây là yếu tố giúp duy trì chân không an toàn và sạch.
7. Hiệu suất cao ngay cả khi làm việc với tải nặng
Bơm có thể hút tốt trong các điều kiện:
Tải khí cao ban đầu
Khi có hơi ẩm nhẹ
Khi yêu cầu hút liên tục nhiều giờ
Thiết kế hai cấp giúp bơm không bị quá tải và giữ hiệu quả hút đến giai đoạn chân không sâu.
Bơm hút chân không phòng thí nghiệm model 2XZ-6C có khả năng tạo chân không sâu vượt trội nhờ cấu trúc hai cấp, hệ thống dầu làm kín hiệu quả, cánh gạt graphite bền và kín, rôto lệch tâm tối ưu hóa nén khí, cùng động cơ truyền động trực tiếp ổn định. Tất cả giúp bơm đạt áp suất thấp, hút nhanh và duy trì chân không lâu dài, đáp ứng tốt các yêu cầu khắt khe trong phòng thí nghiệm và sản xuất chính xác.
Vai trò các bộ phận chính của Bơm hút chân không phòng thí nghiệm model 2XZ-6C
Bơm hút chân không 2XZ-6C là loại bơm cánh gạt hai cấp, được sử dụng phổ biến trong phòng thí nghiệm nhờ khả năng tạo chân không sâu, vận hành ổn định và bảo trì đơn giản. Mỗi bộ phận trong cấu trúc bơm đều có chức năng riêng và phối hợp chặt chẽ để đảm bảo hiệu suất tối đa.
Dưới đây là vai trò của các bộ phận chính trong bơm 2XZ-6C.
1. Động cơ điện (Electric Motor)
Vai trò:
Cung cấp công suất và tốc độ quay cho toàn bộ hệ thống.
Truyền lực sang trục bơm thông qua khớp nối.
Quy định tốc độ hút và lưu lượng khí của bơm.
Động cơ vận hành ổn định giúp bơm duy trì lực hút mạnh và liên tục.
2. Trục quay và rôto bơm (Rotor Shaft & Rotor)
Vai trò:
Trục quay truyền chuyển động từ động cơ đến rôto.
Rôto lệch tâm tạo ra sự thay đổi thể tích trong buồng bơm.
Là thành phần trực tiếp tham gia vào quá trình hút – nén – xả khí.
Độ chính xác của trục và rôto quyết định độ êm, độ bền và mức chân không đạt được.
3. Cánh gạt (Vanes)
Vai trò:
Trượt ra vào trong rãnh rôto nhờ lực ly tâm.
Tạo các khoang kín để hút khí và nén khí.
Làm kín buồng bơm cùng với dầu bôi trơn.
Cánh gạt là chi tiết mòn nhanh nên cần bảo trì và thay mới định kỳ.
4. Buồng bơm hai cấp (Two-stage Pump Chamber)
Gồm:
Buồng cấp 1
Buồng cấp 2
Vai trò:
Cấp 1 thực hiện hút khí ban đầu từ môi trường hoặc thiết bị thí nghiệm.
Cấp 2 nén sâu hơn và giảm áp suất xuống mức chân không cao hơn.
Tạo khả năng đạt áp suất thấp vượt trội so với bơm một cấp.
Hai buồng này quyết định khả năng tạo chân không sâu của 2XZ-6C.
5. Van hút và van xả (Inlet & Exhaust Valves)
Vai trò:
Van hút cho phép khí đi vào buồng nén ở thời điểm chính xác.
Van xả mở để khí thoát ra sau khi bị nén.
Ngăn khí quay ngược vào buồng bơm.
Van làm việc nhịp nhàng giúp luồng khí đi theo một chiều duy nhất.
6. Lọc dầu và buồng chứa dầu (Oil Tank & Oil Circuit)
Vai trò của dầu:
Bôi trơn cánh gạt và rôto.
Làm kín khe hở trong buồng bơm, tăng hiệu suất hút.
Làm mát các chi tiết cơ khí.
Hấp thụ tạp chất và hơi nước trong khí hút.
Buồng chứa dầu duy trì mức dầu ổn định để bơm hoạt động hiệu quả.
7. Phớt trục và gioăng làm kín (Shaft Seal & O-rings)
Vai trò:
Ngăn dầu rò ra ngoài theo trục quay.
Ngăn không khí bên ngoài xâm nhập vào buồng chân không.
Giữ sự ổn định áp suất âm trong cuộn bơm.
Phớt trục hỏng sẽ làm giảm chân không nhanh chóng.
8. Cửa hút và cửa xả khí (Inlet & Exhaust Ports)
Vai trò:
Cửa hút tiếp nhận khí từ thiết bị thí nghiệm (buồng sấy, tủ phản ứng…).
Cửa xả thải khí ra ngoài sau quá trình nén.
Một số phiên bản có thêm bộ tách dầu ở cửa xả để giảm sương dầu.
Kết nối đường ống đúng kỹ thuật giúp giảm tổn thất áp suất.
9. Khớp nối và đế bơm (Coupling & Base Frame)
Vai trò:
Khớp nối truyền lực giữa motor và trục bơm đồng thời hấp thụ rung động.
Đế bơm giữ bơm cố định, hạn chế rung, đảm bảo an toàn.
Giảm tiếng ồn và kéo dài tuổi thọ ổ bi – cánh gạt.
10. Van gas ballast (nếu có)
Vai trò:
Hỗ trợ loại bỏ hơi nước trong quá trình hút.
Giảm hiện tượng nhũ hóa dầu.
Tăng tuổi thọ dầu và cải thiện độ khô của chân không.
Gas ballast rất hữu ích khi bơm hút mẫu ẩm trong phòng thí nghiệm.
11. Kính quan sát dầu (Oil Sight Glass)
Vai trò:
Giúp kiểm tra mức dầu.
Quản lý tình trạng dầu (màu sắc, bọt khí, nhiễm ẩm).
Cảnh báo sớm khi dầu bị thiếu hoặc bẩn.
Mức dầu chuẩn nằm giữa hai vạch trên kính báo dầu.
12. Bộ ống tản nhiệt và quạt gió động cơ
Vai trò:
Giải nhiệt cho bơm, tránh quá nhiệt.
Duy trì độ nhớt dầu ổn định.
Tăng độ bền động cơ và buồng bơm.
Tản nhiệt kém khiến bơm nóng, giảm hiệu suất và gây hư cánh gạt.
Bơm hút chân không 2XZ-6C gồm nhiều bộ phận quan trọng như động cơ, trục quay, cánh gạt, buồng hai cấp, van hút – van xả, dầu bôi trơn, phớt trục và các cơ cấu phụ trợ. Tất cả phối hợp nhịp nhàng để tạo ra lực hút mạnh, duy trì chân không sâu và đảm bảo vận hành ổn định trong môi trường phòng thí nghiệm. Hiểu rõ vai trò từng bộ phận giúp người vận hành bảo trì đúng cách, phát hiện lỗi sớm và tối ưu hiệu suất bơm.
https://vietnhat.company/may-bom-chan-khong-canh-quay-dan-dong-truc-tiep-dong-2xz6c.html

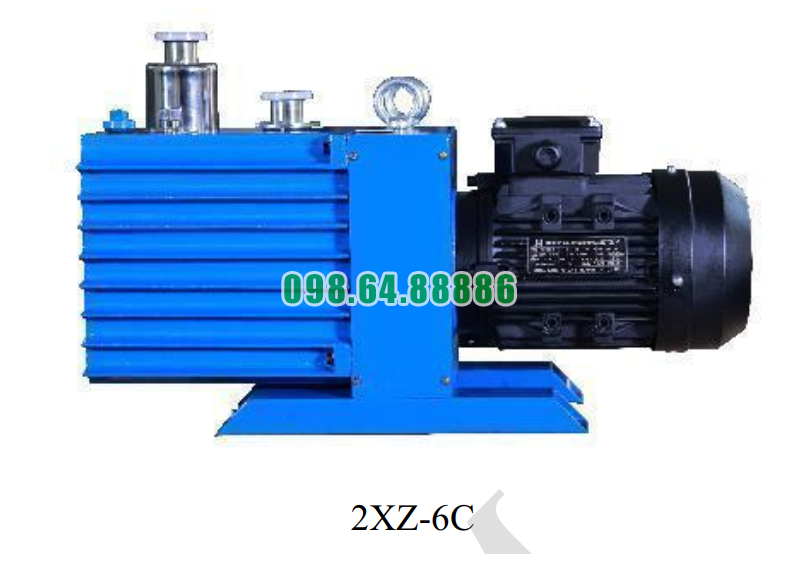

Bơm hút chân không phòng thí nghiệm model 2XZ-6C
