Bơm SouzVac 2XZ-15C

Hiểu về nguyên tắc vận hành bơm chân không model 2XZ-15C

Bơm chân không model 2XZ-15C là loại bơm cánh gạt hai cấp, vận hành dựa trên sự thay đổi thể tích trong buồng bơm khi rôto lệch tâm quay và cánh gạt trượt ép sát thành buồng. Khi hoạt động, bơm tạo ra chân không bằng cách hút khí vào, nén lại và đẩy khí ra ngoài theo chu trình liên tục. Hiểu nguyên tắc vận hành của bơm giúp người dùng khai thác tối đa hiệu suất, tránh sai thao tác và nâng cao tuổi thọ thiết bị.

1. Rôto lệch tâm tạo khoang khí thay đổi thể tích

Bên trong thân bơm có một rôto được đặt lệch tâm. Khi động cơ làm rôto quay:

• Một phần khoang giữa rôto và thành buồng rộng ra → tạo áp suất giảm → hút khí vào.

• Một phần khác thu hẹp lại → nén khí lại.

Sự thay đổi thể tích này là nền tảng của toàn bộ quá trình tạo chân không.

2. Cánh gạt trượt và ép sát thành buồng bơm

Trên rôto có các rãnh chứa cánh gạt (vanes). Khi rôto quay:

• Lực ly tâm và áp lực dầu đẩy cánh gạt trượt ra ngoài.

• Cánh gạt luôn ép sát thành buồng bơm.

• Cánh gạt chia khoang thành các “túi khí” riêng biệt.

Các túi khí này thay đổi thể tích theo góc quay của rôto, tạo chu trình hút – nén – xả.

3. Vận hành hai cấp giúp đạt chân không sâu

2XZ-15C gồm hai cấp nối tiếp:

• Cấp 1: Hút khí ban đầu, giảm áp nhanh.

• Cấp 2: Tiếp tục hút tinh, giảm áp xuống mức chân không sâu hơn.

Cấp 1 đẩy khí qua cổng dẫn nội bộ sang cấp 2, từ đó nâng cao hiệu suất và độ chân không cuối.

4. Dầu đóng vai trò quan trọng trong vận hành

Bơm 2XZ-15C sử dụng dầu chân không với 3 chức năng chính:

• Làm kín: Lấp các khe hở nhỏ giữa cánh gạt – rôto – thành buồng.

• Bôi trơn: Giảm ma sát khi cánh gạt trượt và rôto quay.

• Làm mát: Hấp thụ nhiệt sinh ra khi nén khí.

Nhờ đó bơm vận hành êm, bền và đạt chân không sâu hơn so với bơm không dầu.

5. Chu trình hút – nén – xả diễn ra liên tục

Trong mỗi vòng quay của rôto, không khí đi qua ba giai đoạn:

1. Hút khí:
   Cánh gạt mở rộng tạo khoang lớn → áp suất giảm → khí được hút vào từ cổng hút.

2. Nén khí:
   Khoang dần thu nhỏ khi rôto quay → khí bị nén lại → áp suất tăng.

3. Xả khí:
   Khi áp suất khoang lớn hơn áp suất ngoài → van xả mở → khí bị đẩy ra ngoài.

Chu trình này lặp lại hàng nghìn lần mỗi phút, tạo dòng hút liên tục.

6. Hệ thống tách dầu – khí giữ dầu bên trong bơm

Khi khí bị đẩy ra ngoài, dầu bị lẫn theo cũng được tách lại nhờ:

• Van xả

• Vùng tách dầu

• Đường hồi dầu về buồng dầu

Điều này giữ cho dầu không bị thất thoát và đảm bảo môi trường vận hành sạch.

7. Quạt làm mát duy trì nhiệt độ ổn định

Động cơ tích hợp quạt gió để:

• Làm mát buồng dầu

• Giảm nhiệt độ thân bơm

• Đảm bảo bơm hoạt động lâu mà không quá nhiệt

Nhiệt độ ổn định giúp chống biến dạng chi tiết và tăng tuổi thọ cánh gạt.

8. Van ballast hỗ trợ khi bơm khí ẩm

Khi sử dụng van ballast, một lượng nhỏ không khí được đưa vào buồng nén:

• Ngăn hơi nước ngưng tụ trong dầu

• Giảm hiện tượng dầu bị đục

• Tăng khả năng xử lý khí ẩm

Đây là chức năng hữu ích trong các ứng dụng hút hơi nước hoặc sấy chân không.

Bơm chân không model 2XZ-15C vận hành dựa trên nguyên tắc thay đổi thể tích của khoang nén, hoạt động của cánh gạt trượt và sự hỗ trợ làm kín – bôi trơn – làm mát bằng dầu. Hệ hai cấp giúp đạt độ chân không sâu, trong khi hệ tách dầu – quạt gió – ballast đảm bảo bơm vận hành ổn định và bền bỉ.

Các ngành nghề nên sử dụng Bơm chân không model 2XZ-15C

Ngành phòng thí nghiệm và nghiên cứu

Bơm chân không model 2XZ-15C rất phù hợp cho các phòng thí nghiệm hóa học, sinh học, vật liệu và môi trường. Thiết bị hỗ trợ các quy trình như lọc chân không, sấy mẫu, xử lý dung môi, vận hành buồng chân không nhỏ và nuôi cấy trong điều kiện áp suất thấp. Nhờ độ ổn định cao và độ chân không sâu, bơm đáp ứng tốt các yêu cầu chính xác trong nghiên cứu.

Ngành điện tử và sản xuất linh kiện

Trong các nhà máy sản xuất điện tử, 2XZ-15C được dùng cho các công đoạn như hút khử bọt keo, đúc nhựa linh kiện, hàn chân không, đóng gói, tạo môi trường sạch và hỗ trợ thử nghiệm linh kiện. Khả năng hút mạnh, vận hành êm và ổn định giúp giảm lỗi sản xuất và nâng cao chất lượng sản phẩm.

Ngành thực phẩm và dược phẩm

Bơm được sử dụng trong nhiều quy trình như sấy thăng hoa, cô đặc chân không, chiết xuất dược liệu, đóng gói chân không thực phẩm và hỗ trợ hệ thống hút ẩm. 2XZ-15C giúp giảm oxy, ngăn ngừa vi sinh phát triển và giữ chất lượng sản phẩm ổn định.

Ngành vật liệu composite – nhựa – polymer

Trong các xưởng composite hoặc gia công nhựa, 2XZ-15C được sử dụng cho ép khuôn, hút bọt epoxy, đúc chân không, sản xuất vật liệu sợi carbon, fiberglass và các sản phẩm polymer. Bơm giúp loại bỏ bọt khí, tạo cấu trúc vật liệu chắc chắn và thẩm mỹ hơn.

Ngành cơ khí – gia công gỗ – thủ công mỹ nghệ

2XZ-15C là lựa chọn phổ biến trong các xưởng gỗ và xưởng cơ khí thủ công. Thiết bị được dùng cho ép veneer, hút chân không để cố định phôi gỗ, đúc mô hình, hút keo epoxy và tạo hình sản phẩm cần môi trường áp suất thấp. Bơm hoạt động êm và bền, phù hợp cho sản xuất liên tục.

Ngành hóa chất – xử lý dung môi

Trong lĩnh vực hóa chất, bơm được sử dụng cho chưng cất chân không, tách khí, thu hồi dung môi, xử lý hơi hóa chất và hỗ trợ các phản ứng cần áp suất thấp. Thiết kế chịu dầu và chịu nhiệt của 2XZ-15C giúp thiết bị vận hành lâu dài trong môi trường đặc thù.

Ngành sản xuất thiết bị và hệ thống chân không

Bơm 2XZ-15C được dùng làm bơm sơ cấp trong nhiều hệ thống như buồng sấy công nghiệp, bơm khuếch tán, bơm turbo và các thiết bị yêu cầu chân không trung bình đến cao. Sự linh hoạt giúp model này phù hợp cho nhiều loại máy móc và hệ thống tích hợp.

Các ngành nghề nên sử dụng bơm chân không model 2XZ-15C bao gồm phòng thí nghiệm, sản xuất điện tử, thực phẩm – dược phẩm, vật liệu, cơ khí, hóa chất và các hệ thống chân không công nghiệp. Nhờ khả năng tạo chân không sâu, vận hành ổn định, chi phí hợp lý và ứng dụng rộng, 2XZ-15C trở thành lựa chọn phổ biến cho nhiều quy trình kỹ thuật và sản xuất hiện nay.

Thông số kỹ thuật của máy bơm chân không 2XZ-15C

Đường cong hiệu suất của máy bơm chân không 2XZ-15C

Kích thước bản vẽ máy bơm chân không 2XZ-15C

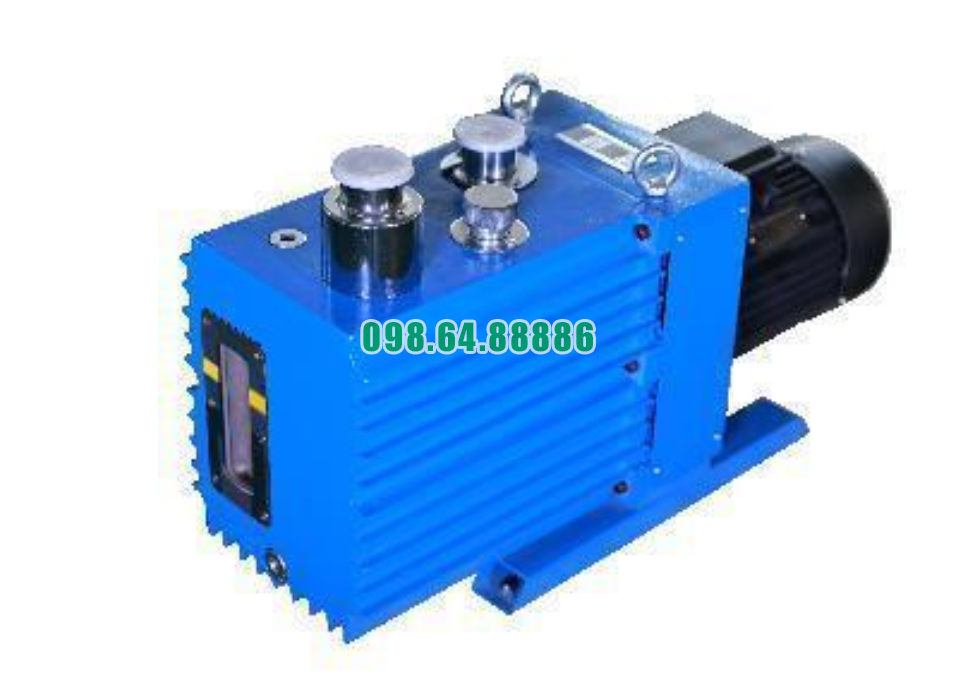

Hình ảnh thực tế của máy bơm chân không 2XZ-15C
