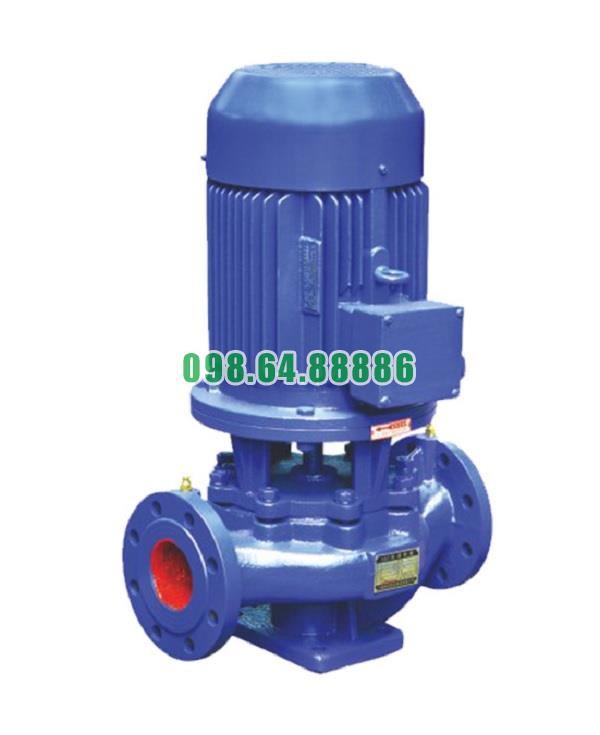

Máy bơm tăng áp inline, bơm booster inline, bơm lùa ISG65-200A, IRG65-200A, 7.5kw, 6.5L/s

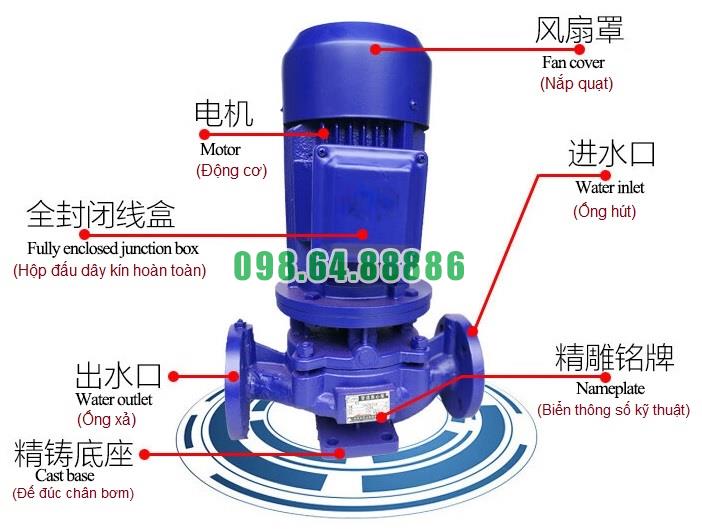

Thiết kế nhỏ gọn của bơm tăng áp inline IRG65-200A

1. Cấu trúc trục đứng – tối ưu diện tích lắp đặt

• Model IRG65-200A có thiết kế trục đứng dạng inline, giúp tiết kiệm không gian sàn một cách tối đa.

• Phù hợp lắp trong phòng máy hẹp, tủ kỹ thuật, trạm bơm tầng mái hoặc khu vực kỹ thuật hạn chế diện tích.

• Thân bơm kéo dài theo chiều dọc, nên không chiếm nhiều chiều ngang như các loại bơm trục ngang truyền thống.

2. Hút – xả thẳng hàng thuận tiện lắp đặt

• Cửa hút và cửa xả nằm trên cùng một trục thẳng, giúp kết nối trực tiếp vào hệ thống ống mà không cần chế tạo ống dẫn cong, giảm bớt phụ kiện đi kèm.

• Thiết kế inline không chỉ giúp dễ cân bằng áp lực đường ống mà còn giảm tổn thất thủy lực, tiết kiệm không gian đi ống.

3. Tích hợp động cơ và cụm bơm trong một khối gọn

• Động cơ được gắn trực tiếp lên trục bơm (không qua khớp nối rời), tạo thành một cụm thiết bị liền khối, vừa gọn vừa đồng bộ.

• Không cần bệ đỡ riêng biệt, chỉ cần lắp cố định trên nền hoặc khung đỡ tiêu chuẩn là có thể vận hành.

• Dễ vận chuyển, lắp đặt nhanh chóng, tiết kiệm thời gian thi công cho các dự án kỹ thuật.

4. Kết cấu mô-đun – tháo lắp linh hoạt

• Các bộ phận như cánh bơm, phớt cơ khí, trục… được thiết kế dạng rời, dễ dàng tháo ra bảo dưỡng hoặc thay thế mà không cần tháo toàn bộ bơm.

• Gọn nhẹ nhưng vẫn giữ được độ chắc chắn và độ kín cao, đảm bảo an toàn trong vận hành liên tục.

5. Kích thước tiêu chuẩn, dễ thay thế

• Kích thước mặt bích và chiều cao toàn cụm bơm tuân theo các tiêu chuẩn lắp đặt công nghiệp phổ biến (DIN, JIS, ANSI).

• Có thể thay thế nhanh cho các model cũ mà không cần cải tạo lại toàn bộ hệ thống đường ống.

6. Phù hợp cho hệ thống kỹ thuật hiện đại

• Bơm IRG65-200A được ưa chuộng trong:

  • Tòa nhà cao tầng: trạm bơm tầng mái, tầng hầm.

  • Hệ thống HVAC: lắp trong phòng máy lạnh, hộp kỹ thuật.

  • Nhà xưởng công nghiệp: tiết kiệm diện tích sàn cho các dây chuyền sản xuất.

  • Nhà ở dân dụng hoặc biệt thự: gọn gàng, dễ bảo trì.

Thiết kế nhỏ gọn của bơm tăng áp inline IRG65-200A mang đến sự linh hoạt tuyệt đối trong lắp đặt, tiết kiệm không gian, giảm chi phí xây dựng và vận hành, đồng thời đảm bảo hiệu suất hoạt động cao. Đây là lựa chọn lý tưởng cho các công trình kỹ thuật hiện đại, nơi mà hiệu quả và tối ưu diện tích luôn được đặt lên hàng đầu

Mối liên hệ giữa tốc độ quay và áp lực của bơm tăng áp inline ISG65-200A

Nguyên lý thủy lực cơ bản

Bơm ISG65-200A là loại bơm ly tâm trục đứng, trong đó cánh bơm quay tạo ra lực ly tâm, từ đó sinh ra áp lực để đẩy chất lỏng ra ngoài. Mọi sự thay đổi về tốc độ quay của trục bơm đều ảnh hưởng trực tiếp đến:

• Áp lực (cột áp – H)

• Lưu lượng (Q)

• Công suất tiêu thụ (P)

Mối quan hệ này được thể hiện qua quy luật mô hình hóa bơm ly tâm (Affinity Laws):

Mối liên hệ toán học giữa tốc độ và áp lực

• Lưu lượng (Q) tỷ lệ thuận với tốc độ quay (N):
  $Q_2/Q_1 = N_2/N_1$

• Cột áp (H) tỷ lệ bình phương với tốc độ quay:
  $H_2/H_1 = (N_2/N_1)^2$

• Công suất (P) tỷ lệ lập phương với tốc độ quay:
  $P_2/P_1 = (N_2/N_1)^3$

Trong đó:
$N$: Tốc độ quay (vòng/phút)
$Q$: Lưu lượng (m³/h)
$H$: Cột áp (m)
$P$: Công suất tiêu thụ (kW)

Áp dụng thực tế với bơm ISG65-200A

Nếu bơm ISG65-200A có tốc độ danh định là 2900 vòng/phút và cột áp thiết kế là 35 mét, khi giảm tốc độ xuống 1450 vòng/phút (giảm 50%), ta có:

• Cột áp mới sẽ giảm theo tỉ lệ bình phương:
  $H_2 = H_1 × (N_2/N_1)^2 = 35 × (1450/2900)^2 = 35 × 0.25 = 8.75$ mét

• Điều đó có nghĩa: tốc độ càng cao thì áp lực càng lớn, và ngược lại.

Ý nghĩa trong vận hành

• Khi sử dụng biến tần, bạn có thể điều chỉnh tốc độ quay để thay đổi áp lực đầu ra linh hoạt theo nhu cầu

• Tăng tốc độ sẽ tăng cột áp và lưu lượng, nhưng đồng thời cũng tăng công suất tiêu thụ điện rất nhanh

• Giảm tốc độ giúp tiết kiệm năng lượng, nhưng nếu giảm quá thấp thì áp lực sẽ không đủ, không phù hợp với các điểm tiêu thụ xa hoặc trên cao

Khuyến nghị kỹ thuật

• Không nên điều chỉnh tốc độ quá thấp so với thiết kế vì sẽ làm giảm hiệu suất và khả năng làm mát của động cơ

• Nên sử dụng biến tần có chức năng điều khiển PID để giữ áp lực ổn định ở đầu ra

• Cần khảo sát đường đặc tính hệ thống để xác định tốc độ tối ưu tương ứng với lưu lượng – áp lực yêu cầu

Tốc độ quay của bơm ly tâm inline ISG65-200A có ảnh hưởng trực tiếp và theo quy luật bình phương đến áp lực đầu ra. Việc hiểu rõ mối liên hệ này cho phép người vận hành tối ưu hóa hiệu suất hệ thống, điều chỉnh lưu lượng và cột áp linh hoạt bằng biến tần, đồng thời kiểm soát tốt điện năng tiêu thụ

Thông số kỹ thuật và kích thước bơm model ISG65-200A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-200A

Đường cong hiệu suất bơm model ISG65-200A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-200A

Phụ kiện và kích thước lắp đặt bơm model ISG65-200A

Phương thức lắp đặt bơm model ISG65-200A
