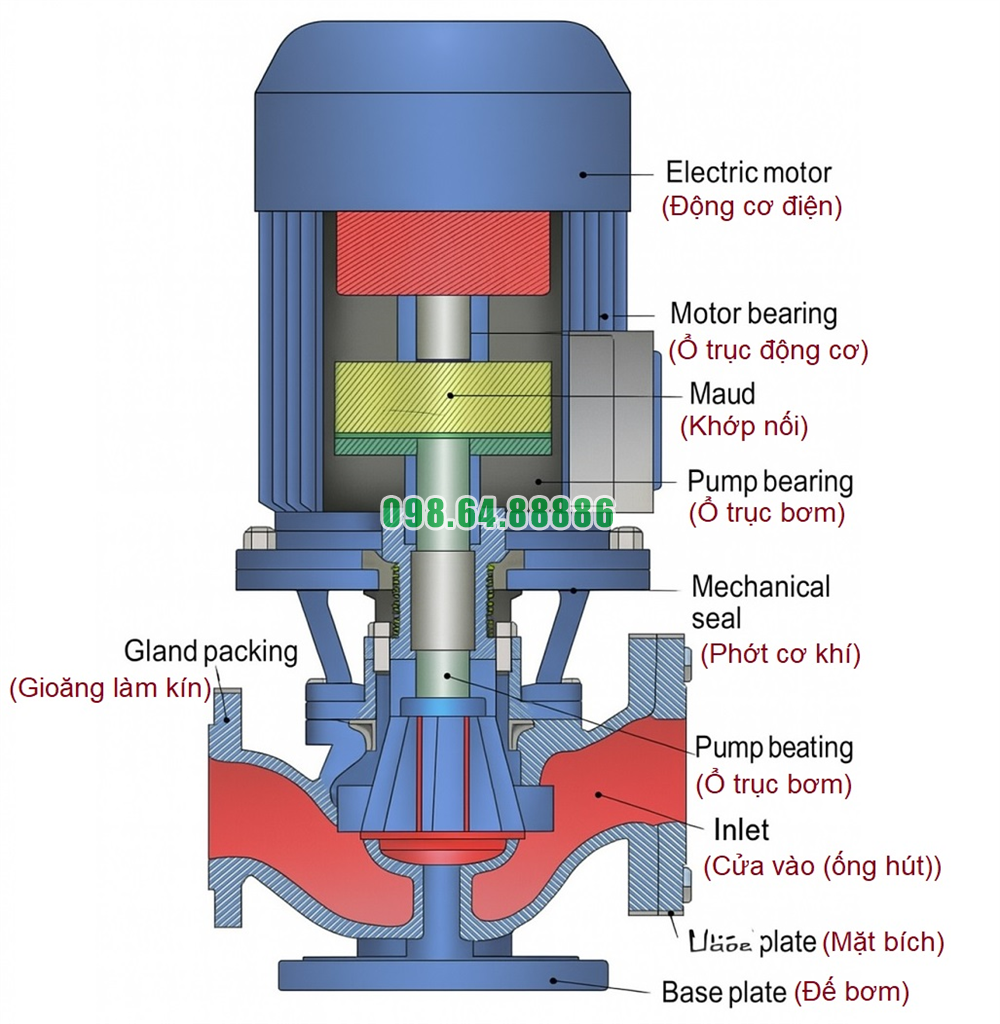

Đầu bơm của model ISG100-160, IRG100-160 được thiết kế chắc chắn và khoa học nhằm đảm bảo hiệu suất làm việc cao, khả năng bảo trì thuận tiện và độ bền lâu dài. Các bộ phận chính gồm:
Vỏ bơm (Pump Casing): Được chế tạo từ gang cầu hoặc thép không gỉ, dạng thân trụ đứng, chịu áp lực cao, đóng vai trò bảo vệ và định hình toàn bộ buồng bơm.
Cánh bơm (Impeller): Kiểu cánh kín, cân bằng động chính xác, giúp dòng chảy ổn định và đạt hiệu suất thủy lực cao.
Trục bơm (Pump Shaft): Kết nối trực tiếp với động cơ, được gia công từ thép hợp kim chống cong vênh và mài mòn.
Phớt cơ khí (Mechanical Seal): Ngăn rò rỉ chất lỏng ra bên ngoài, tăng độ kín khít và đảm bảo an toàn cho động cơ.
Ổ trục (Bearing): Đỡ và định tâm trục bơm, giúp bơm vận hành êm ái, giảm rung lắc.
Vòng chặn (Wear Ring): Giảm khe hở giữa cánh bơm và vỏ bơm, hạn chế thất thoát lưu lượng, đồng thời bảo vệ bề mặt chi tiết chính khỏi mài mòn.
Mặt bích hút và đẩy: Bố trí thẳng hàng, thuận tiện kết nối trực tiếp với hệ thống ống.
Việc tháo lắp cần tuân thủ đúng quy trình kỹ thuật để tránh hư hỏng và đảm bảo an toàn.
Ngắt nguồn điện động cơ.
Đóng van hút và van xả để cách ly bơm khỏi hệ thống.
Xả hết chất lỏng trong buồng bơm qua van xả đáy.
Chuẩn bị dụng cụ: cờ lê lực, búa cao su, cảo tháo vòng bi, khăn sạch, dầu mỡ bôi trơn.
Tháo các bu-lông cố định mặt bích đường hút và đường xả, tách bơm khỏi hệ thống ống.
Tháo nắp chụp và khớp nối, tách động cơ khỏi cụm đầu bơm.
Mở bu-lông cố định nắp bơm để tiếp cận cụm cánh bơm.
Dùng dụng cụ chuyên dụng tháo cánh bơm ra khỏi trục.
Tháo phớt cơ khí, vòng chặn và ổ trục để kiểm tra, vệ sinh hoặc thay thế.
Lắp lại ổ trục và phớt cơ khí đúng chiều và vị trí.
Gắn cánh bơm vào trục, siết chặt theo mô-men quy định.
Đóng nắp bơm và siết đều bu-lông để đảm bảo độ kín.
Liên kết lại động cơ và đầu bơm qua khớp nối, cân chỉnh đồng tâm.
Kết nối bơm với hệ thống ống qua mặt bích, lắp gioăng đệm để chống rò rỉ.
Quay thử trục bằng tay để kiểm tra độ trơn tru trước khi cấp điện.
Luôn đảm bảo vệ sinh sạch sẽ, không để bụi bẩn lọt vào buồng bơm và phớt cơ khí.
Sử dụng phụ tùng chính hãng để thay thế nhằm đảm bảo hiệu suất và độ bền.
Sau khi lắp xong, cần mồi bơm và chạy thử ở tải thấp để kiểm tra rò rỉ, rung động và tiếng ồn.
Cấu tạo đầu bơm ly tâm trục đứng model ISG100-160, IRG100-160 được thiết kế gọn gàng, bền vững với các chi tiết chính như cánh bơm, trục bơm, phớt cơ khí và ổ trục. Quy trình tháo lắp khoa học, dễ thực hiện giúp kỹ sư bảo dưỡng thuận tiện, giảm thời gian ngừng máy và kéo dài tuổi thọ thiết bị.
Bơm ly tâm trục đứng ISG100-160 (cho nước sạch/nước lạnh) và IRG100-160 (cho nước nóng, hệ thống nhiệt) hoạt động dựa trên nguyên lý truyền năng lượng từ động cơ điện đến cánh bơm, tạo ra lực ly tâm để tăng áp suất và lưu lượng của chất lỏng. Đây là cơ chế cơ bản của bơm ly tâm, được thiết kế tối ưu để vận hành ổn định trong các hệ thống cấp nước, HVAC và PCCC.
Khi động cơ điện khởi động, trục bơm quay làm cánh bơm quay theo. Tại tâm cánh bơm (cửa hút), áp suất giảm xuống thấp hơn áp suất trong bể chứa hoặc đường ống cấp. Sự chênh lệch áp suất này tạo điều kiện để chất lỏng tự động chảy vào buồng bơm.
Khi cánh bơm quay với tốc độ cao, chất lỏng trong buồng bơm bị đẩy từ tâm ra phía ngoài nhờ lực ly tâm. Dòng chảy lúc này mang theo động năng lớn và di chuyển về phía mép ngoài cánh bơm. Lưu lượng của bơm phụ thuộc trực tiếp vào tốc độ quay của động cơ, đường kính và thiết kế thủy động học của cánh bơm, cũng như độ nhớt và mật độ chất lỏng.
Sau khi rời khỏi cánh bơm, chất lỏng đi vào thân bơm có hình dạng xoắn ốc (volute). Tại đây, vận tốc dòng chảy giảm dần, động năng được chuyển đổi thành áp năng, làm áp suất của chất lỏng tăng lên. Nhờ đó, bơm có khả năng đẩy chất lỏng đến các tầng cao hoặc khoảng cách xa trong đường ống.
Trong quá trình vận hành, áp lực chất lỏng tác động lên cánh bơm và trục tạo ra lực dọc trục. Bơm ISG100-160 và IRG100-160 được thiết kế với cơ chế cân bằng thủy lực (thông qua lỗ cân bằng và vòng chống mòn) nhằm giảm tải cho trục và vòng bi, giúp bơm chạy êm, ít rung, tăng tuổi thọ.
ISG100-160 tối ưu cho nước sạch, nước lạnh, đảm bảo áp lực ổn định trong hệ thống cấp nước và HVAC.
IRG100-160 trang bị vật liệu và phớt chịu nhiệt, cho phép vận hành an toàn trong môi trường nước nóng, hạn chế giãn nở nhiệt và rò rỉ.
Phớt cơ khí chống rò rỉ giữ cho buồng bơm kín, tránh thất thoát áp suất và bảo vệ trục bơm.
Ổ trục chất lượng cao giảm ma sát, đảm bảo cánh bơm quay đều và ổn định.
Nguyên lý vận hành của bơm ly tâm trục đứng ISG100-160, IRG100-160 dựa trên sự kết hợp giữa lực ly tâm từ cánh bơm và cấu trúc volute để tạo áp suất và lưu lượng. Nhờ thiết kế thủy lực tối ưu, cơ chế cân bằng tải và vật liệu chống ăn mòn/chịu nhiệt, hai model này mang lại hiệu suất cao, độ tin cậy lớn và tuổi thọ dài, phù hợp cho các hệ thống cấp nước, HVAC và PCCC trong tòa nhà cao tầng cũng như công nghiệp
