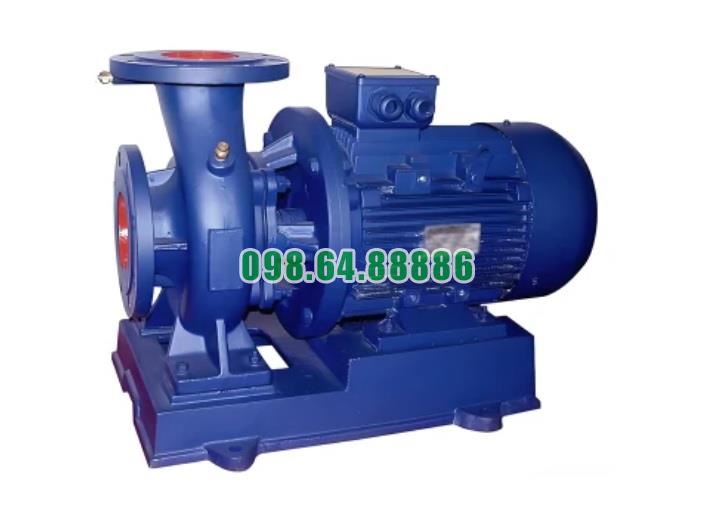

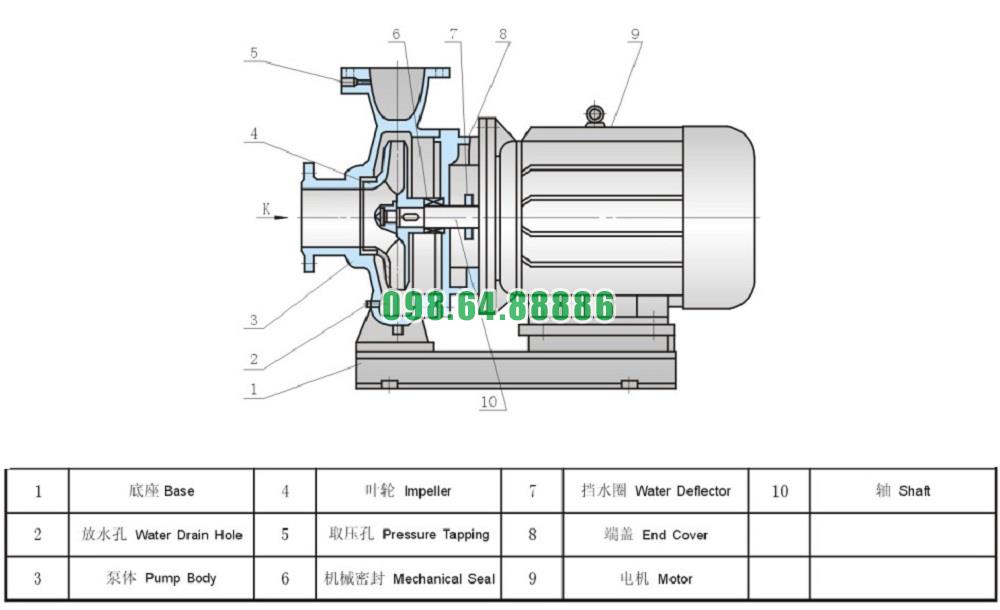

Bơm nước trục ngang SLW100-ISW100-350 hút sâu 4.0m cấu tạo có thân và vỏ được tách ra ở mặt sau của bánh công tác
Bơm nước trục ngang SLW100-ISW100-350 với khả năng hút sâu tối đa 4.0m là một trong những sản phẩm được thiết kế đặc biệt nhằm tăng cường hiệu quả vận hành, bảo trì và linh hoạt trong ứng dụng. Đặc điểm nổi bật của cấu tạo này là thân bơm và vỏ bơm được tách ra ở mặt sau của bánh công tác, mang lại nhiều lợi ích trong sử dụng và bảo trì. Dưới đây là chi tiết cấu tạo và lợi ích của thiết kế này:
1. Cấu tạo thân bơm và vỏ bơm
a) Thân bơm (Pump Body)
- Chất liệu: Làm từ gang đúc hoặc thép không gỉ, chịu được áp lực cao và khả năng chống ăn mòn tốt.
- Vị trí: Bao bọc và hỗ trợ các bộ phận quan trọng như bánh công tác, trục bơm, và vòng bi.
- Chức năng: Thân bơm chứa chất lỏng và đảm bảo dòng chảy ổn định trong quá trình vận hành.
b) Vỏ bơm (Pump Casing)
- Chất liệu: Gang hoặc hợp kim, thiết kế dày dặn để chịu được áp lực từ chất lỏng và ma sát trong quá trình bơm.
- Thiết kế tách rời ở mặt sau của bánh công tác:
- Vỏ bơm được tách ra tại vị trí mặt sau của bánh công tác, giúp dễ dàng tiếp cận bánh công tác và các bộ phận bên trong bơm.
- Thiết kế này loại bỏ việc phải tháo rời toàn bộ thân bơm khi cần bảo trì hoặc sửa chữa.
2. Bánh công tác (Impeller)
- Chất liệu: Gang đúc, thép không gỉ hoặc hợp kim nhôm, tùy thuộc vào yêu cầu ứng dụng.
- Chức năng:
- Tạo ra lực ly tâm để đẩy nước từ khu vực hút qua thân bơm đến đầu ra.
- Thiết kế cân bằng động giúp giảm rung động và tăng hiệu suất vận hành.
- Vị trí: Nằm trong vỏ bơm, với mặt sau được tiếp cận dễ dàng nhờ thiết kế tách rời của thân và vỏ.
3. Lợi ích của thiết kế tách rời thân và vỏ bơm
a) Dễ dàng bảo trì và sửa chữa
- Thiết kế này cho phép tháo rời nhanh chóng bánh công tác và trục bơm mà không cần phải gỡ toàn bộ thân bơm hoặc tháo rời đường ống.
- Giảm thời gian ngừng hoạt động khi thực hiện các quy trình bảo trì định kỳ hoặc thay thế linh kiện.
b) Tăng độ bền và giảm hỏng hóc
- Tách rời tại mặt sau bánh công tác giúp bảo vệ các bộ phận chính khỏi tiếp xúc trực tiếp với áp lực dòng chảy hoặc các tạp chất trong chất lỏng.
- Thiết kế này giúp giảm hao mòn tại các khu vực chịu áp lực cao.
c) Nâng cao hiệu suất hút sâu
- Khả năng hút sâu 4.0m được tối ưu hóa nhờ thiết kế thân bơm chắc chắn và đường dẫn dòng chảy mượt mà trong vỏ bơm.
- Vỏ bơm được gia công chính xác, giảm tổn thất áp suất và ma sát, đảm bảo lưu lượng ổn định ngay cả trong điều kiện hút sâu.
Bơm nước trục ngang SLW100-ISW100-350 hút sâu 4.0m dùng tuần hoàn lạnh và phòng tắm để điều áp tuần hoàn lạnh và nóng nước và các thiết bị khác
Máy bơm nước trục ngang SLW100-ISW100-350 với khả năng đẩy cao tối đa 153,6 mét là một giải pháp mạnh mẽ, phù hợp cho việc xử lý nước sạch và các chất lỏng có tính chất lý hóa tương tự nước. Dưới đây là những ứng dụng và đặc điểm nổi bật khi sử dụng máy bơm này:
1. Ứng dụng trong xử lý nước sạch
Hệ thống cấp nước sinh hoạt
- Vai trò: Máy bơm được sử dụng trong hệ thống cấp nước đô thị hoặc nông thôn để vận chuyển nước sạch từ nhà máy xử lý đến các khu dân cư.
- Lợi ích:
- Đáp ứng nhu cầu bơm nước lên các tòa nhà cao tầng hoặc vùng địa hình cao nhờ khả năng đẩy cao tối đa 153,6 m.
- Hoạt động ổn định, đảm bảo cấp nước liên tục và hiệu quả.
Xử lý nước trong công nghiệp
- Ứng dụng cụ thể: Bơm nước sạch vào các dây chuyền sản xuất công nghiệp như thực phẩm, dược phẩm, và sản xuất đồ uống.
- Ưu điểm:
- Không gây ô nhiễm nước nhờ vật liệu bền và không độc hại.
- Độ bền cao, vận hành được trong môi trường làm việc liên tục.
Hệ thống xử lý nước sạch tập trung
- Vai trò: Hỗ trợ vận chuyển nước qua các giai đoạn xử lý như lọc, khử trùng và phân phối.
- Tính năng nổi bật:
- Lưu lượng lớn giúp tối ưu hóa hiệu suất của toàn bộ hệ thống xử lý nước.
2. Xử lý các chất lỏng tương tự nước
Chất lỏng có tính chất lý hóa tương tự nước
- Ứng dụng: Bơm các chất lỏng như nước tuần hoàn, nước làm mát, nước nóng trong hệ thống nồi hơi, hoặc dung dịch không có tính ăn mòn mạnh.
- Ví dụ cụ thể:
- Nước nóng: Được sử dụng trong các hệ thống làm nóng trung tâm hoặc nồi hơi công nghiệp.
- Nước làm mát: Sử dụng trong các hệ thống làm mát của nhà máy nhiệt điện hoặc hệ thống HVAC.
Chất lỏng nhẹ và không ăn mòn
- Ưu điểm:
- Vật liệu chế tạo chắc chắn, chịu được nhiệt độ và áp lực cao.
- Phù hợp để bơm các chất lỏng như glycol, nước muối nhẹ hoặc nước có chứa các phụ gia công nghiệp
Điều kiện làm việc bơm nước trục ngang SLW100-ISW100-350 hút sâu 4.0m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

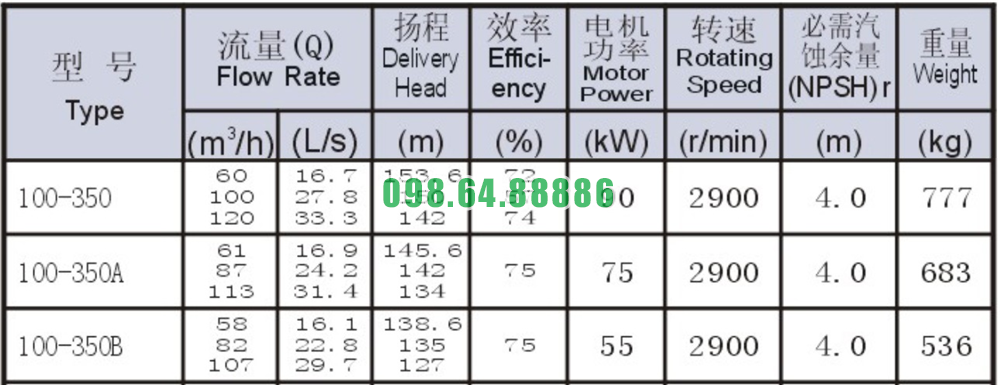

Bảng thông số kỹ thuật bơm nước trục ngang SLW100-ISW100-350 hút sâu 4.0m

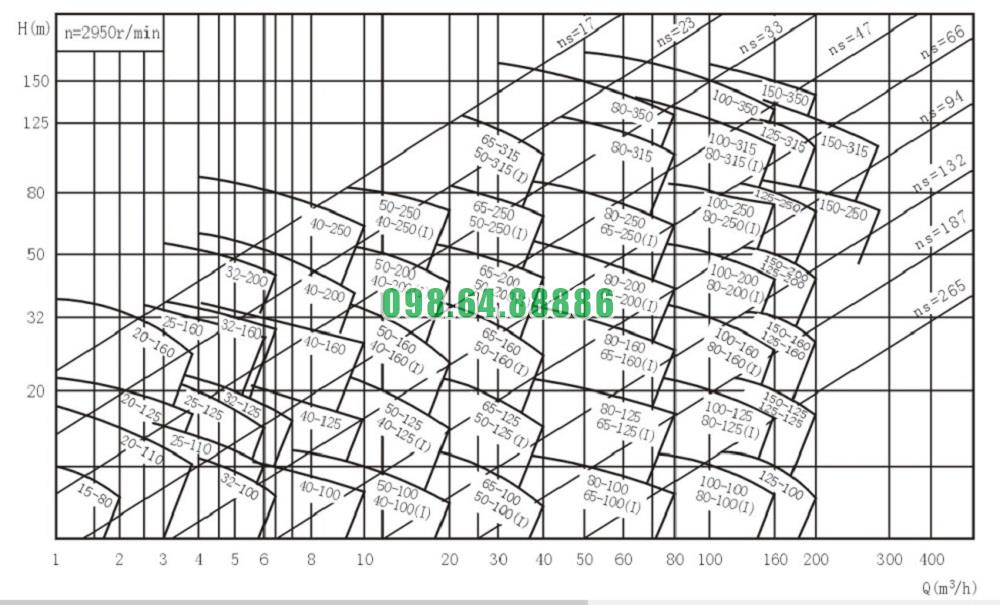

Đường cong hiệu suất bơm nước trục ngang SLW100-ISW100-350 hút sâu 4.0m

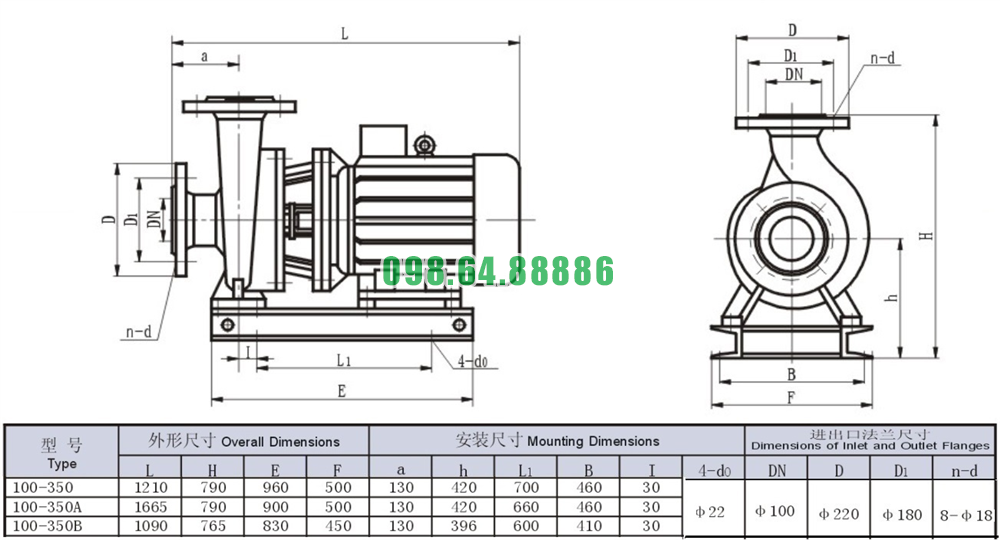

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW100-ISW100-350 hút sâu 4.0m
