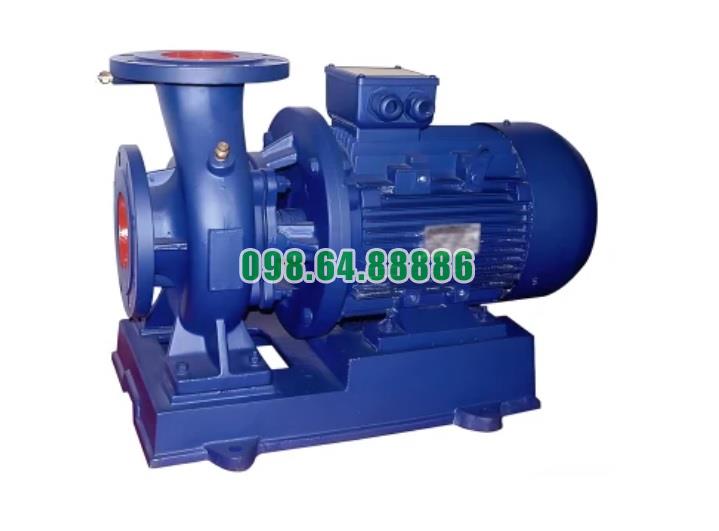

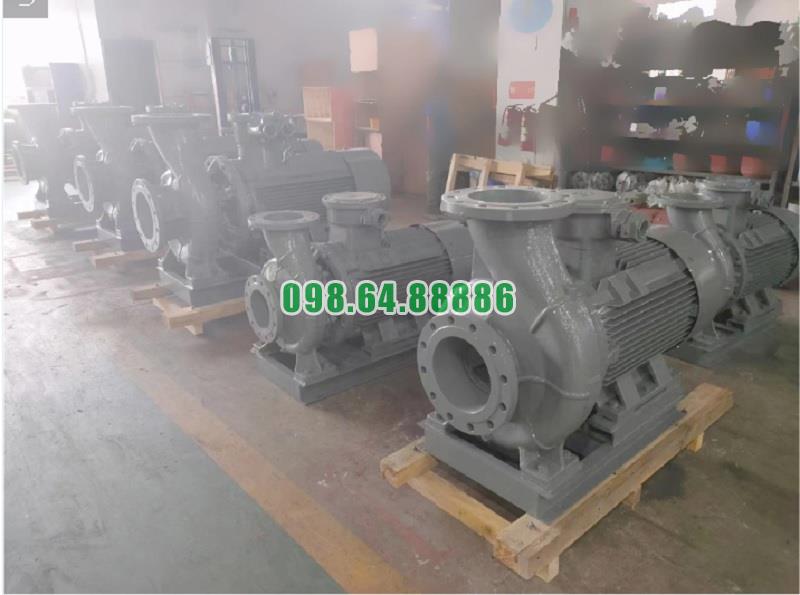

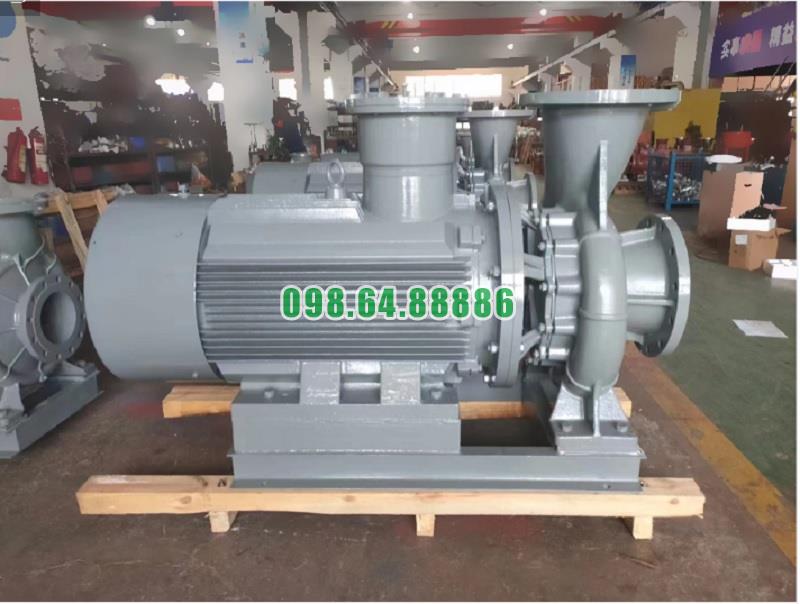

Cấu tạo của bơm nước nằm ngang SLW100-ISW100-200-I đẩy cao từ 46m- 54m
Bơm nước nằm ngang SLW100-ISW100-200-I với khả năng đẩy cao từ 46m đến 54m có cấu tạo tinh gọn, nhưng lại rất hiệu quả và bền bỉ, phù hợp với các hệ thống cấp nước, công nghiệp và xử lý chất lỏng. Cấu tạo chi tiết của bơm này bao gồm các bộ phận chính sau:
1. Thân bơm (Pump Casing)
- Chất liệu: Thân bơm thường được làm từ gang hoặc thép, tùy thuộc vào yêu cầu về độ bền và khả năng chống ăn mòn của chất lỏng mà bơm sẽ vận hành. Gang giúp bơm chịu được va đập tốt và ổn định khi vận hành.
- Chức năng: Thân bơm giữ các bộ phận khác của bơm, tạo không gian cho dòng chảy nước qua và chịu lực tác động từ áp suất của chất lỏng khi được bơm ra ngoài.
- Cấu hình: Thiết kế thân bơm của SLW100-ISW100-200-I là dạng bơm trục ngang, với cửa hút nằm ngang và cửa xả thường hướng lên trên (thẳng đứng). Điều này giúp dễ dàng lắp đặt vào các hệ thống ống dẫn nước.
2. Cánh quạt (Impeller)
- Chất liệu: Cánh quạt thường được làm bằng hợp kim chịu mài mòn hoặc inox, tùy thuộc vào loại chất lỏng bơm và yêu cầu về tính chống ăn mòn.
- Chức năng: Cánh quạt là bộ phận quan trọng giúp tạo ra dòng chảy bằng cách chuyển động quay. Khi cánh quạt quay, nó tạo ra lực ly tâm để đẩy chất lỏng ra khỏi bơm qua cửa xả.
- Loại cánh quạt: Cánh quạt có thể là loại kín (closed impeller) hoặc hở (open impeller) tùy vào thiết kế bơm và tính chất của chất lỏng được bơm.
3. Trục (Shaft)
- Chất liệu: Trục bơm được làm từ thép không gỉ hoặc vật liệu chống ăn mòn để đảm bảo khả năng vận hành lâu dài và bền bỉ, chịu lực và không bị ảnh hưởng bởi tác động của chất lỏng hoặc điều kiện môi trường.
- Chức năng: Trục truyền động từ động cơ đến cánh quạt. Trục này giúp cánh quạt quay, tạo ra lực ly tâm cần thiết để bơm nước hoặc chất lỏng.
- Vị trí: Trục nằm ở vị trí giữa cánh quạt và động cơ, giúp kết nối các bộ phận chuyển động với nhau.
4. Phốt cơ khí (Mechanical Seal)
- Chất liệu: Phốt cơ khí được làm bằng các vật liệu chịu mài mòn và chịu nhiệt, thường là ceramic, carbon, hoặc vật liệu hợp kim.
- Chức năng: Phốt cơ khí là bộ phận ngăn không cho nước hoặc chất lỏng bị rò rỉ ra ngoài từ trục bơm. Nó cũng giúp giảm ma sát và bảo vệ trục bơm khỏi các tác động của chất lỏng.
- Vị trí: Phốt cơ khí được đặt ở khu vực tiếp giáp giữa trục và thân bơm.
5. Đầu hút và đầu xả (Suction and Discharge Nozzles)
- Đầu hút: Đầu hút của bơm SLW100-ISW100-200-I được thiết kế theo phương ngang và được kết nối với hệ thống đường ống hút. Thiết kế này giúp dòng nước vào bơm một cách dễ dàng mà không tạo ra cản trở lớn.
- Đầu xả: Đầu xả của bơm hướng lên thẳng đứng, giúp nước được đẩy lên cao và dễ dàng dẫn vào các hệ thống ống xả hoặc ứng dụng cần nước ở độ cao lớn.
6. Động cơ (Motor)
- Công suất động cơ: Động cơ của bơm có công suất cao, thường khoảng 37 kW cho phép bơm đạt được khả năng đẩy cao từ 46m đến 54m. Động cơ thường được kết nối trực tiếp với trục bơm thông qua hệ thống khớp nối.
- Loại động cơ: Thường là động cơ 3 pha (hoặc đôi khi là động cơ 1 pha trong các ứng dụng nhỏ hơn) với hiệu suất cao. Động cơ này có khả năng duy trì tốc độ quay ổn định để bơm hoạt động liên tục và hiệu quả.
- Tốc độ quay: Động cơ quay với tốc độ khoảng 2900 vòng/phút, giúp cánh quạt đạt hiệu quả cao trong việc tạo ra lực ly tâm cần thiết để đẩy nước đi xa và lên cao.
7. Bộ giảm rung (Vibration Dampers)
- Chức năng: Các bộ giảm rung hoặc hệ thống chống rung có thể được lắp đặt để giảm thiểu tác động của rung động trong quá trình vận hành. Điều này giúp bảo vệ bơm khỏi các sự cố do rung động mạnh, đồng thời đảm bảo hiệu suất ổn định và kéo dài tuổi thọ của các bộ phận bơm.
8. Các bộ phận phụ trợ khác
- Khớp nối (Couplings): Giúp kết nối động cơ với trục bơm, truyền tải công suất từ động cơ đến các bộ phận chuyển động.
- Vòng bi (Bearings): Vòng bi giúp giảm ma sát và hỗ trợ trục bơm quay trơn tru trong suốt quá trình vận hành, đồng thời bảo vệ các bộ phận cơ khí khỏi mài mòn
Nguyên lý vận hành bơm nước nằm ngang SLW100-ISW100-200-I đẩy cao từ 46m- 54m
Bơm nước nằm ngang SLW100-ISW100-200-I với đẩy cao từ 46m đến 54m hoạt động theo nguyên lý bơm ly tâm. Nguyên lý này dựa vào lực ly tâm tạo ra từ sự quay của bánh công tác (impeller) để đưa chất lỏng từ cửa hút vào cửa xả của bơm. Dưới đây là cách thức vận hành chi tiết của bơm:
Nguyên lý vận hành bơm nước nằm ngang SLW100-ISW100-200-I:
Tiếp nhận chất lỏng từ cửa hút:
- Chất lỏng (thường là nước hoặc các chất lỏng tương tự) được dẫn vào cửa hút của bơm qua hệ thống ống. Cửa hút được thiết kế nằm ngang, giúp dễ dàng kết nối với các ống dẫn và giảm thiểu sự tạo bọt trong quá trình hút.
Hút và chuyển động của chất lỏng vào bánh công tác:
- Khi động cơ (37 kW) của bơm hoạt động, nó truyền động cho bánh công tác (impeller) quay với tốc độ cao (thường là 2900 vòng/phút).
- Bánh công tác có các cánh quạt được thiết kế đặc biệt để tạo ra một lực ly tâm mạnh mẽ. Lực này đẩy chất lỏng từ trục quay ra ngoài. Khi chất lỏng di chuyển từ trung tâm đến ngoại vi của bánh công tác, nó sẽ gia tăng tốc độ và tạo ra áp suất cao.
Tạo ra áp suất cao và đẩy chất lỏng ra ngoài:
- Khi chất lỏng đi ra khỏi bánh công tác, nó được đẩy mạnh vào vỏ bơm (casing), tại đây, áp suất của chất lỏng sẽ được tăng lên mạnh mẽ nhờ vào việc chuyển động vòng xoáy của bánh công tác.
- Áp suất này giúp chất lỏng thoát ra qua cửa xả của bơm, từ đó, chất lỏng có thể được dẫn đến các hệ thống tiếp theo trong quy trình công nghiệp (ví dụ: hệ thống cấp nước, tưới tiêu, xử lý nước thải, v.v.).
- Cửa xả của bơm có thể được thiết kế theo hướng lên thẳng đứng, giúp việc dẫn chất lỏng ra ngoài được thuận tiện và dễ dàng.
Cân bằng động và ổn định hoạt động:
- Trong quá trình bơm hoạt động, bánh công tác còn có vai trò tạo ra một chuyển động ổn định cho dòng chất lỏng, đảm bảo rằng lực ly tâm được phân phối đều, giúp giảm thiểu hiện tượng rung động và giảm tiếng ồn trong quá trình vận hành.
- Bơm này được trang bị các hệ thống cân bằng động và tĩnh giúp duy trì độ ổn định cao trong quá trình vận hành, giảm hao mòn và tăng tuổi thọ của thiết bị.
Đẩy chất lỏng lên cao và tạo áp suất đầu ra:
- Nhờ vào lực ly tâm tạo ra từ bánh công tác và sự chuyển động của chất lỏng qua vỏ bơm, bơm có thể đẩy chất lỏng lên cao tới 46m – 54m (tùy thuộc vào điều kiện và đặc tính hoạt động). Đây là độ đẩy cao tối đa mà bơm có thể đạt được.
- Sự kết hợp giữa công suất 37 kW và tốc độ quay 2900 vòng/phút giúp bơm có thể duy trì áp suất ổn định và đạt hiệu quả tối đa trong suốt quá trình vận hành.
Các yếu tố ảnh hưởng đến hiệu suất và độ bền của bơm:
Lưu lượng và áp suất:
- Lưu lượng (Q) của bơm phụ thuộc vào tốc độ quay của bánh công tác và thiết kế của hệ thống ống dẫn. Bơm có thể cung cấp lưu lượng từ 96 m³/h đến 192 m³/h, tùy vào điều kiện hoạt động.
- Áp suất do bơm tạo ra được quyết định bởi tốc độ quay của bánh công tác, cũng như đặc tính của chất lỏng được bơm.
Vật liệu chế tạo:
- Các bộ phận của bơm như cánh quạt, vỏ bơm, và trục được chế tạo từ các vật liệu có khả năng chịu được mài mòn, ăn mòn và nhiệt độ cao, đảm bảo bơm có thể vận hành ổn định trong nhiều môi trường khắc nghiệt.
Quá trình bảo trì và vận hành:
- Để duy trì hiệu suất cao và độ bền lâu dài của bơm, việc bảo trì định kỳ là rất quan trọng. Các bộ phận như phốt cơ khí, vòng đệm, và trục cần được kiểm tra và thay thế khi cần thiết để ngăn ngừa các sự cố trong quá trình vận hành.
Bơm nước nằm ngang SLW100-ISW100-200-I hoạt động theo nguyên lý ly tâm. Nhờ vào cấu trúc và thiết kế của bánh công tác, bơm có thể tạo ra lực ly tâm mạnh mẽ, tăng áp suất và đẩy chất lỏng lên cao với độ đẩy cao từ 46m đến 54m. Bơm này có khả năng vận hành hiệu quả, ổn định và phù hợp với các hệ thống yêu cầu lưu lượng cao và áp suất lớn, đồng thời đảm bảo an toàn và tiết kiệm năng lượng trong các ứng dụng công nghiệp.
Điều kiện làm việc bơm nước nằm ngang SLW100-ISW100-200-I đẩy cao từ 46m- 54m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

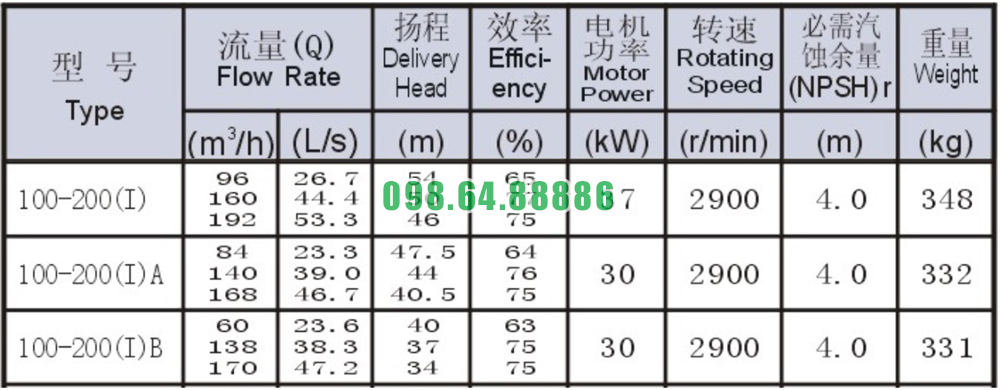

Bảng thông số kỹ thuật bơm nước nằm ngang SLW100-ISW100-200-I đẩy cao từ 46m- 54m

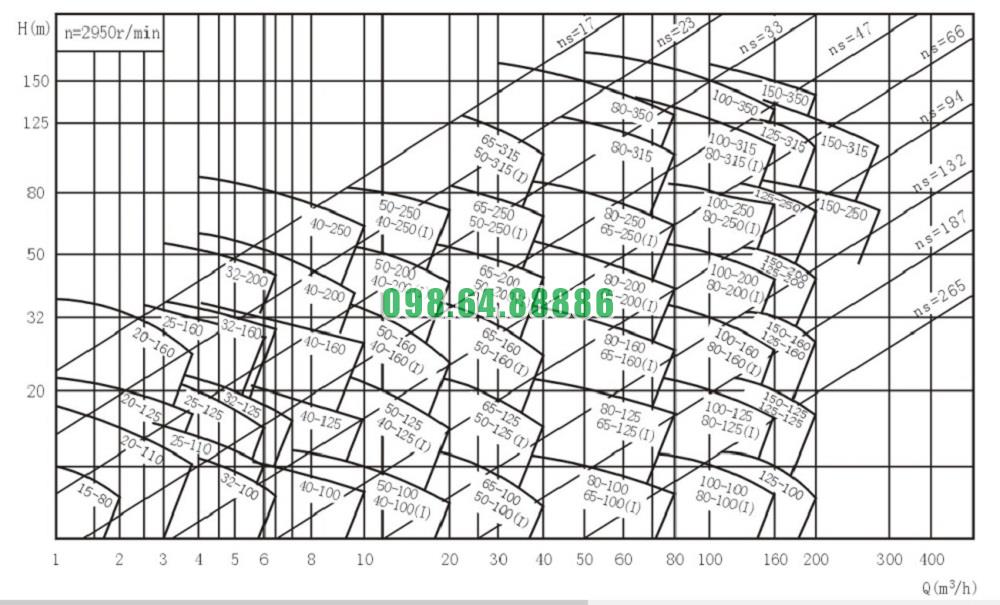

Đường cong hiệu suất bơm nước nằm ngang SLW100-ISW100-200-I đẩy cao từ 46m- 54m

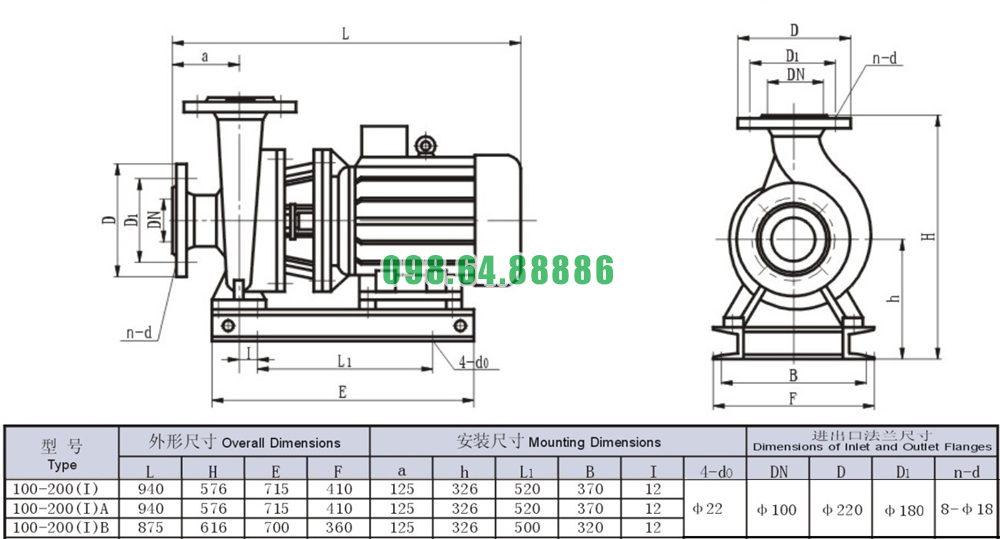

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW100-ISW100-200-I đẩy cao từ 46m- 54m
