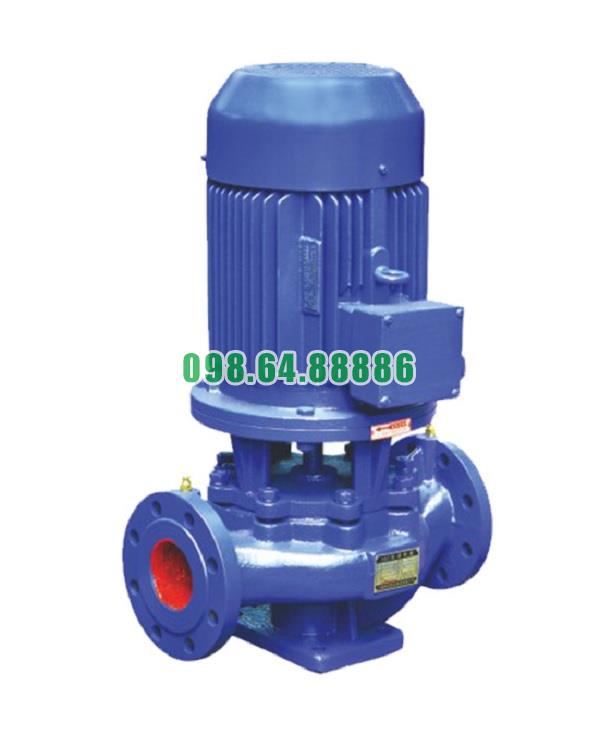

Bơm ly tâm trục đứng inline model ISG50-200B, IRG50-200B cột áp 35m

Thiết kế buồng bơm của bơm ly tâm trục đứng ISG50-200B, IRG50-200B

1. Cấu trúc buồng bơm kiểu xoáy (Volute casing)

Buồng bơm trong model ISG50-200B, IRG50-200B được thiết kế dạng buồng xoáy đơn (single volute) với hình dạng xoắn ốc mở rộng dần, bao quanh cánh bơm. Đây là kiểu thiết kế phổ biến trong các máy bơm ly tâm, có tác dụng:

• Thu gom dòng chảy từ cánh bơm một cách đồng đều

• Chuyển hóa động năng thành áp suất tĩnh, tạo ra cột áp cần thiết để đẩy chất lỏng ra ngoài

Thiết kế buồng xoáy hợp lý giúp giảm thất thoát năng lượng, tăng hiệu suất thủy lực và ổn định áp lực đầu ra.

2. Bố trí hút – xả đồng trục (inline)

• Đầu hút và đầu xả được đặt thẳng hàng, nằm đối diện nhau trên cùng một trục của thân bơm.

• Cấu trúc này tạo điều kiện cho dòng nước đi thẳng qua buồng bơm mà không bị đổi hướng, giúp:

  • Giảm tổn thất áp suất do xoay dòng

  • Giảm rung và tránh dòng rối

  • Tối ưu hóa khả năng làm việc liên tục trong hệ thống kín

3. Vật liệu và độ bền buồng bơm

Buồng bơm được chế tạo từ vật liệu bền cao như:

• Gang xám hoặc gang cầu FCD450: chống rung, chịu áp lực tốt

• Inox 304 hoặc 316 (theo yêu cầu): chống ăn mòn trong nước nóng hoặc môi trường hóa chất

Bề mặt bên trong buồng bơm thường được gia công nhẵn hoặc phủ sơn epoxy chống bám cặn, tăng lưu lượng thực tế và hạn chế mài mòn.

4. Đường dẫn dòng chảy hợp lý

Bên trong buồng bơm có thiết kế hình học tối ưu:

• Ống dẫn hướng dòng ra mở rộng dần về phía đầu xả, giúp giảm tốc độ và tăng áp suất đầu ra.

• Đường cong dẫn dòng được mô phỏng bằng phần mềm CFD (Computational Fluid Dynamics), giúp giảm xoáy ngược và tăng hiệu suất nén chất lỏng.

5. Tương thích với hệ thống ống công nghiệp

Buồng bơm tích hợp mặt bích tiêu chuẩn (DIN hoặc JIS), dễ lắp đặt trực tiếp vào hệ thống đường ống công trình mà không cần chuyển đổi phức tạp.

• Mặt bích dày, chính xác, đảm bảo khả năng chịu áp và kín khít cao

• Có thể xoay chiều hút – xả thuận tiện tùy vị trí lắp đặt

6. Hệ thống làm kín đi kèm

Buồng bơm được thiết kế tích hợp vị trí lắp phớt cơ khí (mechanical seal) ở trục vào, giúp:

• Ngăn rò rỉ tại điểm quay trục

• Đảm bảo áp suất không thất thoát trong buồng bơm

• Kéo dài tuổi thọ thiết bị, tránh mài mòn trục

Thiết kế buồng bơm của model ISG50-200B, IRG50-200B tuân theo nguyên lý xoáy thu – xả đồng trục, được tối ưu bằng công nghệ mô phỏng dòng chảy hiện đại. Nhờ đó, buồng bơm giúp tăng hiệu suất thủy lực, giảm tiêu hao năng lượng, vận hành ổn định và dễ bảo trì. Đây là một yếu tố then chốt khiến dòng bơm này được đánh giá cao trong các hệ thống cấp nước hiện đại.

Gioăng phớt trong cấu tạo Bơm ly tâm trục đứng inline model ISG50-200B, IRG50-200B

Vị trí và vai trò của gioăng phớt

Gioăng và phớt là những bộ phận làm kín quan trọng trong cấu tạo máy bơm ISG50-200B, IRG50-200B, có chức năng:

• Ngăn nước rò rỉ ra bên ngoài tại các vị trí tiếp giáp giữa các chi tiết như trục bơm, buồng bơm, mặt bích

• Chống lọt không khí vào buồng bơm, giúp duy trì áp lực và hiệu suất làm việc

• Bảo vệ vòng bi, động cơ khỏi hơi nước, hóa chất hoặc tạp chất

Cấu tạo và phân loại gioăng phớt

1. Phớt cơ khí (Mechanical Seal)

Đây là loại phớt chính đảm nhiệm chức năng làm kín trục bơm.

• Cấu tạo gồm hai mặt trượt: một mặt quay cùng trục, một mặt tĩnh cố định

• Vật liệu phổ biến:

  • Carbon – Ceramic: dùng cho nước sạch

  • Silicon Carbide – Silicon Carbide (SiC–SiC): dùng cho nước thải, hóa chất nhẹ

• Ứng dụng:

  • Giữ kín trục quay khi động cơ hoạt động

  • Hạn chế tối đa rò rỉ, tuổi thọ cao nếu được bôi trơn đầy đủ

2. Gioăng cao su làm kín (Rubber Gasket / O-ring)

Đây là các vòng đệm đàn hồi đặt tại vị trí tiếp giáp giữa các mặt kim loại (mặt bích, nắp bơm, cụm phớt…).

• Vật liệu phổ biến:

  • NBR (cao su nitrile): chịu dầu, dùng trong nước sinh hoạt, nước có nhiệt độ vừa phải

  • EPDM: chịu nhiệt, chống ozone, dùng cho nước nóng, hóa chất nhẹ

  • Viton (FKM): chịu nhiệt cao, kháng hóa chất mạnh, dùng trong môi trường đặc biệt

• Chức năng:

  • Tạo lớp đệm đàn hồi giữa các bề mặt ghép

  • Hấp thụ rung động nhỏ, bảo vệ các bộ phận khỏi biến dạng do siết quá chặt

Lưu ý khi sử dụng gioăng phớt

Kiểm tra định kỳ

• Theo dõi các dấu hiệu rò rỉ nhỏ giọt, đặc biệt ở vị trí trục và mặt bích

• Thay thế phớt nếu thấy mặt trượt bị mòn, gioăng bị nứt, chai cứng hoặc biến dạng

Lắp đặt đúng kỹ thuật

• Bôi trơn nhẹ bằng mỡ chuyên dụng trước khi lắp để tránh xoắn, xé gioăng

• Không được siết quá chặt bulông mặt bích, tránh làm biến dạng và mất độ kín

Chọn đúng vật liệu theo môi trường làm việc

Gioăng và phớt là những bộ phận làm kín không thể thiếu trong cấu tạo của máy bơm ly tâm trục đứng ISG50-200B, IRG50-200B. Chọn đúng loại, lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ giúp máy bơm vận hành ổn định, hạn chế rò rỉ, tăng tuổi thọ thiết bị và đảm bảo an toàn trong suốt quá trình sử dụng

Thông số kỹ thuật và kích thước bơm model ISG50-200B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-200B

Đường cong hiệu suất bơm model ISG50-200B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-200B

Phụ kiện và kích thước lắp đặt bơm model ISG50-200B

Phương thức lắp đặt bơm model ISG50-200B
