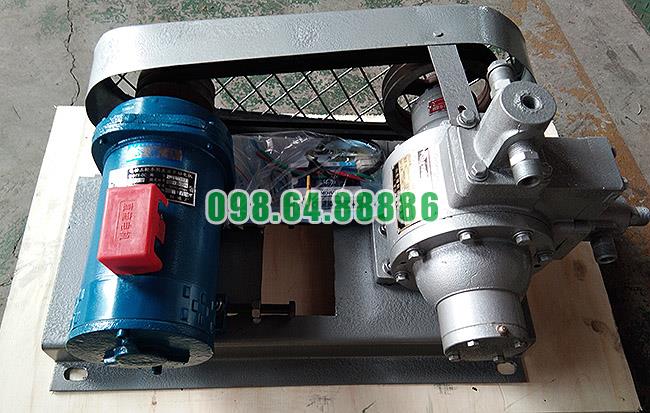

Nguyên tắc dịch chuyển chất lỏng của Bơm khí hóa lỏng YAB50-5 cánh gạt
Nguyên tắc dịch chuyển chất lỏng của Bơm khí hóa lỏng YAB50-5 cánh gạt dựa trên quá trình tạo khoang hút, khoang đẩy và thay đổi thể tích bên trong buồng bơm. Nhờ cơ cấu cánh gạt hoạt động ổn định, bơm có thể vận chuyển các chất lỏng dễ bay hơi như amoni lỏng, khí dầu mỏ hóa lỏng, methanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien một cách liên tục, an toàn và hạn chế rò rỉ.
Dòng Bơm khí hóa lỏng YAB50-5 có lưu lượng 50m³/h, tốc độ quay 600r.P.m, chênh lệch áp suất 0.5MPa, áp suất làm việc 2.0MPa, động cơ đi kèm YB160M-4, công suất 15KW, đường kính hút xả 4 inch và phạm vi nhiệt độ ±40°C. Với những thông số này, nguyên tắc dịch chuyển chất lỏng của bơm được thiết kế để phù hợp với hệ thống công nghiệp yêu cầu lưu lượng lớn, độ kín cao và dòng chảy ổn định.
Cơ chế cánh gạt trong Bơm khí hóa lỏng YAB50-5
Cánh gạt tạo khoang làm việc bên trong buồng bơm
Trong Bơm khí hóa lỏng YAB50-5 cánh gạt, các cánh gạt được bố trí bên trong rotor. Khi rotor quay, các cánh gạt trượt ra vào theo chuyển động quay, tạo thành những khoang làm việc có thể tích thay đổi liên tục.
Ở khu vực đầu hút, thể tích khoang bơm tăng lên, tạo ra lực hút để đưa chất lỏng vào buồng bơm. Khi rotor tiếp tục quay, chất lỏng được giữ trong các khoang giữa cánh gạt và vỏ bơm. Sau đó, tại khu vực đầu xả, thể tích khoang giảm xuống, tạo lực đẩy để đưa chất lỏng ra khỏi bơm.
Đây là nguyên tắc cơ bản giúp Bơm khí hóa lỏng YAB50-5 dịch chuyển chất lỏng đều, hạn chế gián đoạn dòng chảy và phù hợp với môi chất dễ bay hơi.
Chuyển động quay giúp chất lỏng đi từ đầu hút sang đầu xả
Khi động cơ YB160M-4 công suất 15KW truyền lực cho đầu bơm, rotor bên trong bơm quay với tốc độ 600r.P.m. Chuyển động quay này làm các cánh gạt liên tục quét qua thành buồng bơm, tạo ra quá trình hút và đẩy lặp lại.
Nhờ đó, chất lỏng được dịch chuyển từ đầu hút sang đầu xả theo dòng chảy liên tục. Với đường kính hút xả 4 inch, Bơm khí hóa lỏng YAB50-5 có khả năng tiếp nhận và đẩy ra lượng môi chất lớn, đáp ứng lưu lượng 50m³/h trong hệ thống vận hành công nghiệp.
Quá trình hút chất lỏng của Bơm khí hóa lỏng YAB50-5
Tạo vùng áp suất thấp tại đầu hút
Ở giai đoạn đầu của nguyên tắc dịch chuyển chất lỏng, cánh gạt quay qua khu vực đầu hút và làm thể tích khoang bơm tăng lên. Khi thể tích tăng, áp suất trong khoang giảm xuống, tạo vùng áp suất thấp để hút chất lỏng vào bên trong.
Quá trình này đặc biệt quan trọng khi bơm các môi chất dễ bay hơi như amoni lỏng, methanol hoặc khí dầu mỏ hóa lỏng. Nếu quá trình hút không ổn định, bơm có thể bị thiếu chất lỏng, hút lẫn hơi hoặc giảm lưu lượng. Vì vậy, thiết kế cánh gạt của Bơm khí hóa lỏng YAB50-5 giúp duy trì lực hút đều và ổn định hơn.
Đường hút 4 inch hỗ trợ tiếp nhận lưu lượng lớn
Đường kính hút xả 4 inch giúp bơm tiếp nhận lượng chất lỏng lớn ở đầu hút. Khi kết hợp với cơ cấu cánh gạt, dòng chất lỏng đi vào buồng bơm thuận lợi hơn, hạn chế tình trạng thiếu môi chất đầu vào.
Điều này giúp Bơm khí hóa lỏng YAB50-5 duy trì lưu lượng thiết kế 50m³/h, giảm nguy cơ chạy khô và bảo vệ các bộ phận quan trọng như cánh gạt, vòng đệm và buồng bơm.
Quá trình giữ và chuyển chất lỏng trong buồng bơm
Chất lỏng được giữ trong khoang giữa các cánh gạt
Sau khi chất lỏng được hút vào, các cánh gạt tiếp tục quay và giữ môi chất trong các khoang kín tạm thời. Những khoang này được tạo bởi bề mặt vỏ bơm, rotor và các cánh gạt.
Trong quá trình này, chất lỏng không bị khuấy trộn mạnh mà được dịch chuyển theo chuyển động đều của rotor. Đây là ưu điểm của Bơm khí hóa lỏng YAB50-5 cánh gạt, giúp vận chuyển môi chất dễ bay hơi ổn định hơn, giảm dao động dòng chảy và hạn chế thất thoát do bay hơi.
Vỏ bơm nhẵn giúp dòng chảy ổn định
Vỏ bơm của Bơm khí hóa lỏng YAB50-5 được làm bằng gang hợp kim chịu mài mòn mật độ cao, sau gia công có độ nhẵn cao. Bề mặt nhẵn giúp các cánh gạt di chuyển ổn định hơn và giảm ma sát trong quá trình dịch chuyển chất lỏng.
Khi ma sát giảm, bơm vận hành êm hơn, ít rung lắc hơn và hạn chế sinh nhiệt trong buồng bơm. Điều này rất cần thiết khi vận chuyển các chất dễ bay hơi như propylen oxit, benzen thô, etylen oxit và butadien.
Quá trình đẩy chất lỏng ra khỏi bơm
Giảm thể tích khoang để tạo lực đẩy
Khi các khoang chứa chất lỏng đi đến khu vực đầu xả, thể tích khoang bắt đầu giảm. Sự giảm thể tích này tạo lực ép, đẩy chất lỏng ra khỏi buồng bơm và đi vào đường ống xả.
Đây là giai đoạn hoàn tất một chu trình dịch chuyển chất lỏng của Bơm khí hóa lỏng YAB50-5 cánh gạt. Quá trình này diễn ra liên tục trong suốt thời gian bơm hoạt động, giúp dòng chảy được duy trì đều và ổn định.
Chênh lệch áp suất 0.5MPa hỗ trợ quá trình xả
Chênh lệch áp suất 0.5MPa giúp Bơm khí hóa lỏng YAB50-5 tạo lực đẩy phù hợp giữa đầu hút và đầu xả. Nhờ đó, chất lỏng được đưa ra khỏi bơm một cách ổn định, không gây áp lực quá lớn lên đường ống và hệ thống làm kín.
Khi áp suất xả được kiểm soát tốt, bơm có thể duy trì hiệu quả vận chuyển, giảm hiện tượng rung động, tụt áp hoặc dao động lưu lượng trong hệ thống.
Cánh gạt chống mài mòn giúp duy trì hiệu quả dịch chuyển
Cánh gạt có độ dẻo dai và độ bền cao
Cánh gạt của Bơm khí hóa lỏng YAB50-5 được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Đây là yếu tố quan trọng vì cánh gạt là bộ phận trực tiếp tham gia vào quá trình hút, giữ và đẩy chất lỏng.
Khi cánh gạt có độ bền tốt, khe hở làm việc bên trong buồng bơm được duy trì ổn định hơn. Nhờ đó, bơm hạn chế tình trạng giảm áp, giảm lưu lượng hoặc rò rỉ nội bộ sau thời gian dài sử dụng.
Giúp duy trì lưu lượng 50m³/h
Nguyên tắc dịch chuyển chất lỏng của Bơm khí hóa lỏng YAB50-5 cánh gạt chỉ đạt hiệu quả cao khi cánh gạt hoạt động ổn định. Nếu cánh gạt bị mòn, dòng chảy có thể yếu đi, áp suất giảm và lưu lượng thực tế không còn đạt mức thiết kế.
Với cánh gạt chống mài mòn tốt, bơm có thể duy trì lưu lượng 50m³/h, đáp ứng nhu cầu vận chuyển môi chất trong các hệ thống khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
Khả năng làm kín trong quá trình dịch chuyển chất lỏng
Làm kín giúp giữ môi chất trong buồng bơm
Trong quá trình dịch chuyển chất lỏng, khả năng làm kín có vai trò rất quan trọng. Nếu hệ thống làm kín không tốt, môi chất dễ bay hơi có thể rò rỉ ra ngoài, gây thất thoát và làm giảm hiệu quả vận hành.
Bơm khí hóa lỏng YAB50-5 có đặc điểm chính là khả năng làm kín mạnh mẽ. Vòng đệm của bơm được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn và độ dẻo dai cao. Nhờ đó, môi chất được giữ ổn định trong buồng bơm và đường ống trong suốt quá trình hút xả.
Hạn chế thất thoát khi bơm chất lỏng dễ bay hơi
Các chất như amoni lỏng, methanol, benzen thô, etylen oxit và khí dầu mỏ hóa lỏng đều yêu cầu thiết bị bơm có độ kín cao. Khi bơm vận chuyển những môi chất này, chỉ một khe hở nhỏ cũng có thể làm thất thoát hơi hoặc giảm áp suất trong hệ thống.
Nhờ cấu tạo cánh gạt kết hợp với vòng đệm bền và vỏ bơm chắc chắn, Bơm khí hóa lỏng YAB50-5 giúp hạn chế rò rỉ, bảo vệ môi chất và nâng cao an toàn trong quá trình dịch chuyển chất lỏng.
Sự ổn định của dòng chảy khi bơm hoạt động
Dòng chảy liên tục, ít bị gián đoạn
Nguyên tắc dịch chuyển chất lỏng của Bơm khí hóa lỏng YAB50-5 cánh gạt tạo ra dòng chảy tương đối đều. Do quá trình hút, giữ và đẩy diễn ra liên tục theo chuyển động quay của rotor, bơm có thể hạn chế hiện tượng ngắt quãng dòng chảy.
Dòng chảy ổn định giúp hệ thống dẫn khí hóa lỏng và hóa chất vận hành an toàn hơn, giảm dao động áp suất và hạn chế tác động xấu đến van, đường ống, mặt bích và các thiết bị phía sau.
Vận hành êm ái với tốc độ quay 600r.P.m
Tốc độ quay 600r.P.m giúp Bơm khí hóa lỏng YAB50-5 vận hành ổn định, không tạo chuyển động quá gắt bên trong buồng bơm. Khi cánh gạt di chuyển đều, bơm ít rung lắc hơn, giảm tiếng ồn và hạn chế mài mòn cơ khí.
Điều này rất có lợi cho các hệ thống cần vận hành liên tục, đặc biệt khi bơm các chất lỏng dễ bay hơi có yêu cầu cao về độ ổn định.
Lợi ích của nguyên tắc dịch chuyển cánh gạt đối với môi chất dễ bay hơi
Phù hợp với amoni lỏng và khí dầu mỏ hóa lỏng
Bơm khí hóa lỏng YAB50-5 cánh gạt phù hợp với amoni lỏng và khí dầu mỏ hóa lỏng vì cơ cấu dịch chuyển của bơm giúp giữ dòng chất lỏng ổn định, hạn chế dao động áp suất và giảm nguy cơ rò rỉ.
Khả năng làm kín mạnh mẽ kết hợp với cánh gạt bền giúp bơm đáp ứng tốt yêu cầu vận chuyển môi chất dễ bay hơi trong hệ thống công nghiệp.
Phù hợp với methanol, propylen oxit và benzen thô
Ngoài amoni lỏng, Bơm khí hóa lỏng YAB50-5 còn có thể dùng để vận chuyển methanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Đây đều là những chất cần thiết bị bơm có khả năng vận hành ổn định, làm kín tốt và chống mài mòn hiệu quả.
Nguyên tắc dịch chuyển bằng cánh gạt giúp bơm xử lý các môi chất này với dòng chảy liên tục, giảm nguy cơ gián đoạn và hỗ trợ hệ thống sản xuất hoạt động ổn định hơn.
Nguyên tắc dịch chuyển chất lỏng của Bơm khí hóa lỏng YAB50-5 cánh gạt dựa trên sự thay đổi thể tích của các khoang làm việc bên trong buồng bơm. Khi rotor quay, cánh gạt tạo vùng hút để đưa chất lỏng vào, giữ môi chất trong khoang kín tạm thời, sau đó giảm thể tích khoang để đẩy chất lỏng ra ngoài.
Với lưu lượng 50m³/h, tốc độ quay 600r.P.m, chênh lệch áp suất 0.5MPa, áp suất làm việc 2.0MPa, động cơ YB160M-4 công suất 15KW, đường kính hút xả 4 inch và phạm vi nhiệt độ ±40°C, Bơm khí hóa lỏng YAB50-5 có khả năng vận chuyển chất lỏng dễ bay hơi ổn định, an toàn và hiệu quả.
Nhờ cánh gạt chống mài mòn, vòng đệm bền, vỏ gang hợp kim mật độ cao và khả năng làm kín mạnh mẽ, Bơm khí hóa lỏng YAB50-5 cánh gạt là lựa chọn phù hợp cho các hệ thống vận chuyển amoni lỏng, khí dầu mỏ hóa lỏng, methanol, propylen oxit, benzen thô, etylen oxit và butadien trong môi trường công nghiệp.
