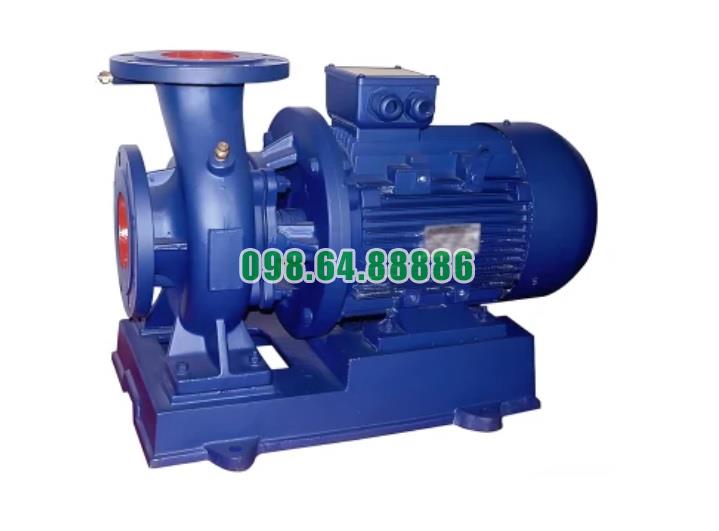

Cấu tạo chính của bơm nước li tâm trục ngang SLW100-ISW100-250
Bơm nước ly tâm trục ngang SLW100-ISW100-250 được thiết kế với các bộ phận chính sau:
Vỏ bơm (Pump Casing):
- Chất liệu: Thường được làm từ gang hoặc thép không gỉ, đảm bảo độ bền và khả năng chống ăn mòn.
- Chức năng: Bảo vệ các bộ phận bên trong và định hướng dòng chảy của nước từ cửa hút qua cánh bơm đến cửa xả.
Cánh bơm (Impeller):
- Chất liệu: Thường làm từ hợp kim đồng hoặc thép không gỉ, có khả năng chống mài mòn cao.
- Chức năng: Khi quay, cánh bơm tạo ra lực ly tâm, đẩy nước từ tâm cánh ra mép ngoài, tăng áp suất và lưu lượng nước.
Trục bơm (Pump Shaft):
- Chất liệu: Thép hợp kim hoặc thép không gỉ, đảm bảo độ cứng và khả năng chịu lực.
- Chức năng: Kết nối cánh bơm với động cơ, truyền động lực từ động cơ đến cánh bơm.
Động cơ (Motor):
- Công suất: Tùy thuộc vào yêu cầu cụ thể của bơm, thường từ 5.5 kW trở lên.
- Chức năng: Cung cấp năng lượng để quay trục bơm và cánh bơm, tạo ra lực ly tâm cần thiết cho quá trình bơm nước.
Bộ phận làm kín trục (Mechanical Seal):
- Chức năng: Ngăn chặn rò rỉ nước dọc theo trục bơm, đảm bảo hiệu suất và an toàn trong quá trình vận hành.
Vòng bi (Bearings):
- Chức năng: Hỗ trợ và định vị trục bơm, giảm ma sát và mài mòn trong quá trình quay.
Cửa hút và cửa xả (Suction and Discharge Ports):
- Chức năng: Cửa hút cho phép nước vào bơm, trong khi cửa xả dẫn nước ra khỏi bơm sau khi đã được tăng áp suất.
Đế bơm (Pump Base):
- Chức năng: Hỗ trợ toàn bộ bơm, đảm bảo bơm được lắp đặt chắc chắn và ổn định trên bề mặt làm việc.
Mỗi bộ phận trên đóng vai trò quan trọng trong việc đảm bảo bơm hoạt động hiệu quả, ổn định và bền bỉ trong các ứng dụng cấp nước và xử lý nước
Ứng dụng rộng rãi của bơm nước li tâm trục ngang SLW100-ISW100-250
Bơm nước ly tâm trục ngang SLW100-ISW100-250 là thiết bị bơm hiệu quả cao, được sử dụng phổ biến trong nhiều ngành công nghiệp, xây dựng và đời sống nhờ khả năng vận hành ổn định, hiệu suất cao và tính linh hoạt trong nhiều môi trường làm việc. Dưới đây là những ứng dụng chính của dòng bơm này:
1. Hệ thống cấp nước đô thị và công nghiệp
- Cung cấp nước sạch:
Bơm SLW100-ISW100-250 được sử dụng trong hệ thống cung cấp nước sạch cho các khu dân cư, tòa nhà cao tầng, và nhà máy. Nhờ khả năng bơm nước với lưu lượng lớn (70-130 m³/h) và độ đẩy cao (14-23,5 m), dòng bơm này đảm bảo cung cấp nước liên tục và ổn định. - Xử lý nước thải công nghiệp:
Trong các nhà máy công nghiệp, bơm được ứng dụng trong hệ thống xử lý nước thải, giúp vận chuyển nước thải từ các khu vực sản xuất đến trạm xử lý.
2. Hệ thống phòng cháy chữa cháy
- Ứng dụng trong các tòa nhà và khu công nghiệp:
Bơm SLW100-ISW100-250 thường được tích hợp vào hệ thống bơm chữa cháy nhờ khả năng hoạt động ổn định, đáp ứng nhanh nhu cầu cấp nước áp lực cao cho các vòi phun chữa cháy. - Dự trữ nước chữa cháy:
Trong các khu vực có yêu cầu nghiêm ngặt về phòng cháy chữa cháy, bơm được sử dụng để bơm nước vào bể dự trữ, đảm bảo nguồn nước luôn sẵn sàng.
3. Hệ thống điều hòa không khí (HVAC)
- Bơm nước tuần hoàn:
Bơm được ứng dụng để vận chuyển nước trong các hệ thống điều hòa không khí trung tâm, đặc biệt trong các tòa nhà thương mại và công nghiệp. Nước được tuần hoàn liên tục để làm mát hoặc sưởi ấm không gian.
4. Ngành công nghiệp sản xuất
- Công nghiệp hóa chất:
Bơm được sử dụng để vận chuyển nước hoặc các dung dịch không ăn mòn trong quy trình sản xuất hóa chất, thuốc nhuộm, và chất tẩy rửa. - Ngành giấy và bột giấy:
Trong sản xuất giấy, bơm hỗ trợ vận chuyển nước và dung dịch lỏng trong các giai đoạn xử lý nguyên liệu thô.
5. Nông nghiệp và thủy lợi
- Irrigation (Tưới tiêu):
Bơm SLW100-ISW100-250 là lựa chọn lý tưởng cho hệ thống tưới tiêu trong các trang trại và cánh đồng. Với lưu lượng lớn, bơm đảm bảo cung cấp nước đều đặn cho cây trồng. - Thoát nước và kiểm soát lũ lụt:
Bơm được sử dụng để bơm nước từ các khu vực trũng thấp, giúp ngăn chặn ngập lụt trong mùa mưa.
6. Ngành dầu khí và năng lượng
- Làm mát thiết bị trong nhà máy điện:
Bơm hỗ trợ tuần hoàn nước làm mát cho các thiết bị trong nhà máy nhiệt điện hoặc thủy điện, đảm bảo hiệu suất hoạt động ổn định. - Vận chuyển nước trong ngành dầu khí:
Bơm vận chuyển nước hoặc dung dịch hỗ trợ trong các quy trình khai thác và xử lý dầu khí.
7. Hệ thống xử lý nước biển
- Khử mặn nước biển:
Bơm được sử dụng trong hệ thống khử mặn, vận chuyển nước biển từ các bể chứa đến các thiết bị lọc, chuyển đổi thành nước ngọt phục vụ sinh hoạt và công nghiệp. - Ứng dụng trên tàu biển:
Dòng bơm này cũng được lắp đặt trên tàu biển để bơm nước trong các hệ thống làm mát hoặc bơm nước cứu hộ.
8. Ứng dụng trong công trình xây dựng
- Cấp nước trong xây dựng:
Trong quá trình xây dựng các công trình lớn, bơm SLW100-ISW100-250 được sử dụng để cung cấp nước phục vụ thi công hoặc bơm nước khỏi các khu vực ngập nước. - Hệ thống nước tạm thời:
Bơm cũng được ứng dụng trong việc xây dựng hệ thống cung cấp nước tạm thời tại các công trình đang thi công.
9. Các ứng dụng khác
- Lọc nước trong hồ bơi:
Bơm được sử dụng để tuần hoàn và lọc nước trong các bể bơi công cộng hoặc gia đình. - Ứng dụng trong hệ thống năng lượng tái tạo:
Trong các nhà máy sử dụng năng lượng mặt trời hoặc năng lượng gió, bơm hỗ trợ tuần hoàn nước để làm mát các thiết bị.
Bơm nước ly tâm trục ngang SLW100-ISW100-250 không chỉ đáp ứng tốt nhu cầu sử dụng trong các ngành công nghiệp nặng mà còn phục vụ hiệu quả cho các ứng dụng dân dụng và nông nghiệp. Với thiết kế bền bỉ, hiệu suất cao và khả năng hoạt động ổn định, dòng bơm này là lựa chọn ưu việt cho nhiều lĩnh vực khác nhau
Điều kiện làm việc bơm nước li tâm trục ngang SLW100-ISW100-250
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

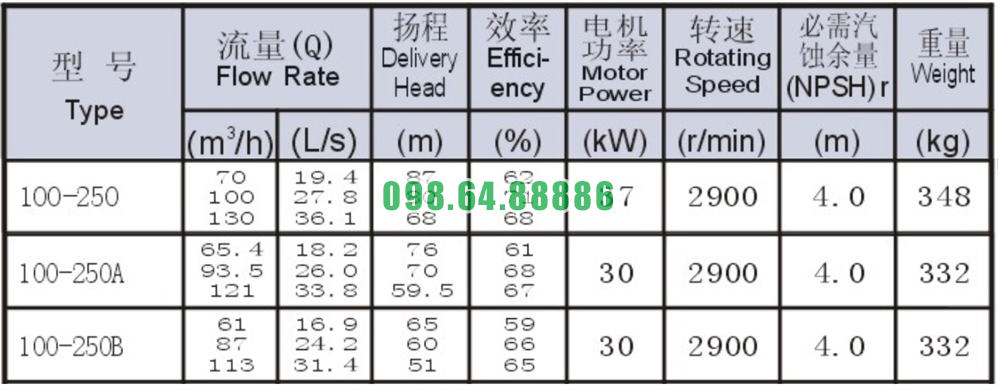

Bảng thông số kỹ thuật bơm nước li tâm trục ngang SLW100-ISW100-250

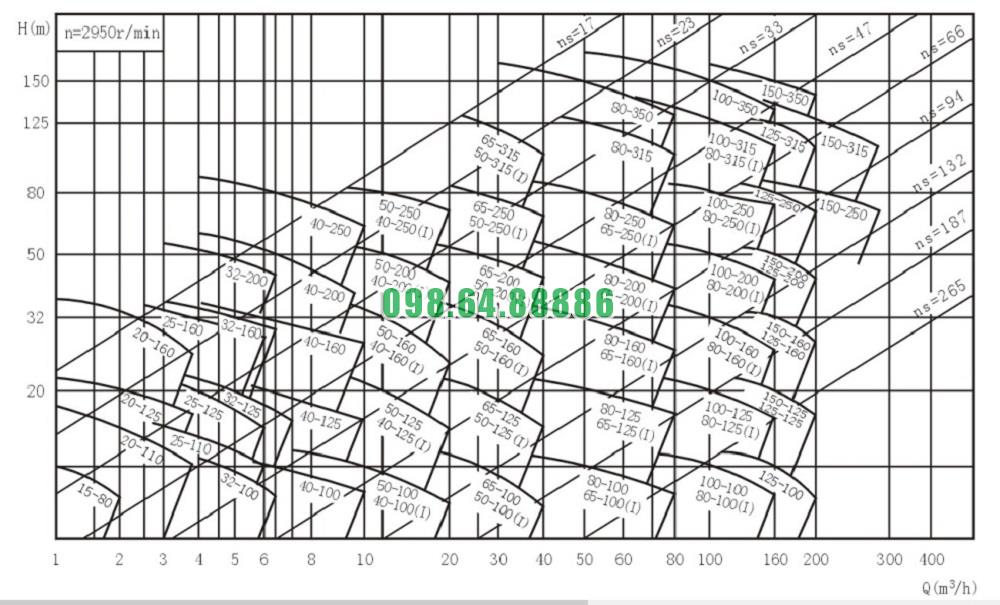

Đường cong hiệu suất bơm nước li tâm trục ngang SLW100-ISW100-250

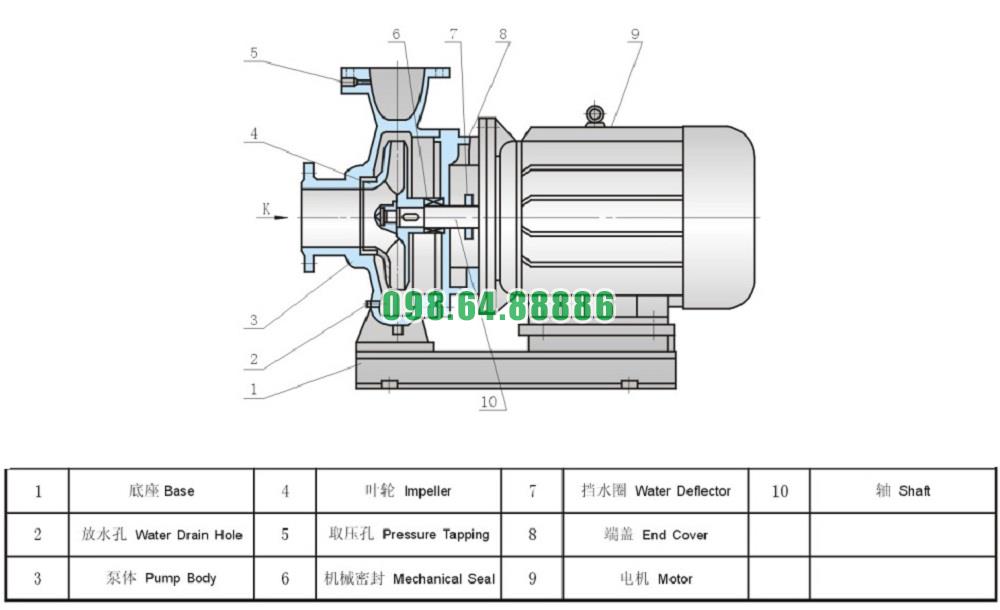

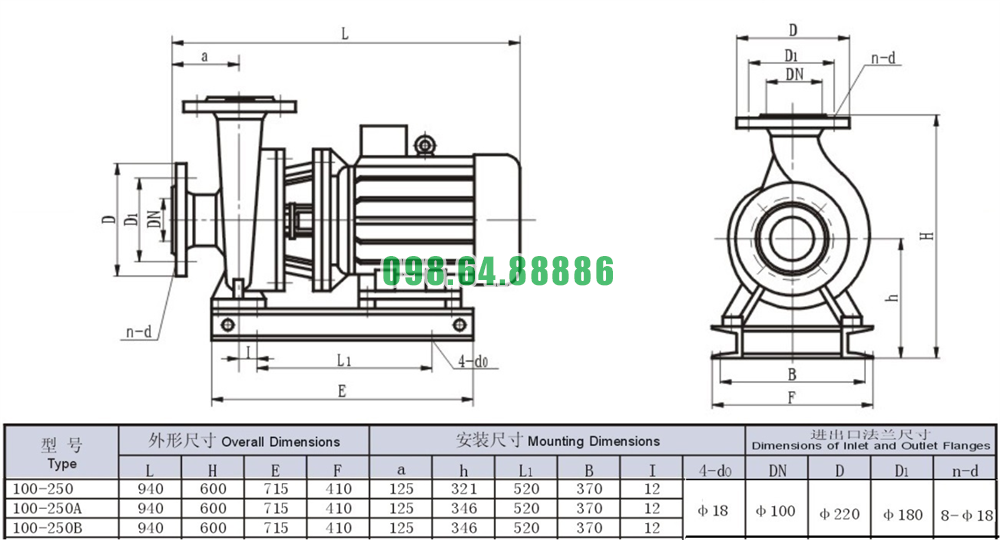

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang SLW100-ISW100-250
