Bơm lắp thẳng trục đứng model ISG65-160A và IRG65-160A là dòng bơm ly tâm thiết kế theo dạng đồng trục đứng, kết hợp trực tiếp với động cơ điện. Cấu trúc này mang lại sự nhỏ gọn, đồng tâm chính xác, giảm rung, và tiết kiệm không gian lắp đặt. Cả hai model có kết cấu tương tự nhau, điểm khác biệt chính nằm ở khả năng chịu nhiệt và vật liệu cấu thành, trong đó IRG thích hợp cho môi trường nhiệt độ cao hơn.
Chất liệu: gang xám, gang cầu hoặc inox tùy phiên bản
Cấu tạo: dạng vỏ xoắn ốc (volute) giúp hướng dòng chảy ra ngoài hiệu quả, giảm tổn thất áp suất
Kết nối: kiểu mặt bích tiêu chuẩn (flange), dễ dàng kết nối với hệ thống đường ống
Dạng cánh kín: được thiết kế để tạo áp lực cao với hiệu suất thủy lực tốt
Chất liệu: thường bằng đồng, inox 304 hoặc hợp kim nhôm – tùy môi trường làm việc
Lắp đặt: gắn trực tiếp lên trục bơm, truyền động qua motor
Vật liệu: thép hợp kim không gỉ, được cân bằng động chính xác
Vai trò: kết nối động cơ với cánh bơm, truyền momen quay
Tính năng: chịu lực xoắn lớn, hạn chế cong vênh, tăng tuổi thọ
Chức năng: ngăn nước rò rỉ ra khỏi buồng bơm
Vị trí: nằm giữa trục bơm và thân bơm
Vật liệu: carbon – gốm hoặc SIC – SIC cho khả năng chịu mài mòn, chịu nhiệt tốt
Vị trí: trong thân động cơ hoặc giá đỡ riêng
Công dụng: giảm ma sát quay, nâng đỡ trục quay trong quá trình vận hành
Đặc điểm: loại kín, bôi trơn bằng mỡ hoặc dầu, ít cần bảo trì
Chức năng: cố định bơm và động cơ, chịu toàn bộ tải trọng và rung lắc
Thiết kế: gắn trực tiếp vào nền sàn, đảm bảo ổn định khi hoạt động
Kiểu lắp: trục động cơ thẳng đứng, đồng trục với trục bơm
Tiêu chuẩn: IP55, cách điện cấp F hoặc H
Tùy chọn điện áp: 3 pha – 380V hoặc 1 pha – 220V (với model nhỏ)
Tích hợp: có thể đi kèm biến tần để điều chỉnh tốc độ và tiết kiệm năng lượng
Tiết kiệm diện tích sàn: phù hợp với không gian hẹp như tủ kỹ thuật, tầng hầm
Đồng tâm giữa bơm và động cơ: giảm tổn thất cơ khí, tăng hiệu suất truyền động
Giảm rung động: nhờ cân bằng tốt và không cần khớp nối trung gian
Dễ bảo trì: tháo lắp đơn giản do các bộ phận nằm thẳng hàng, không cần di chuyển hệ thống ống

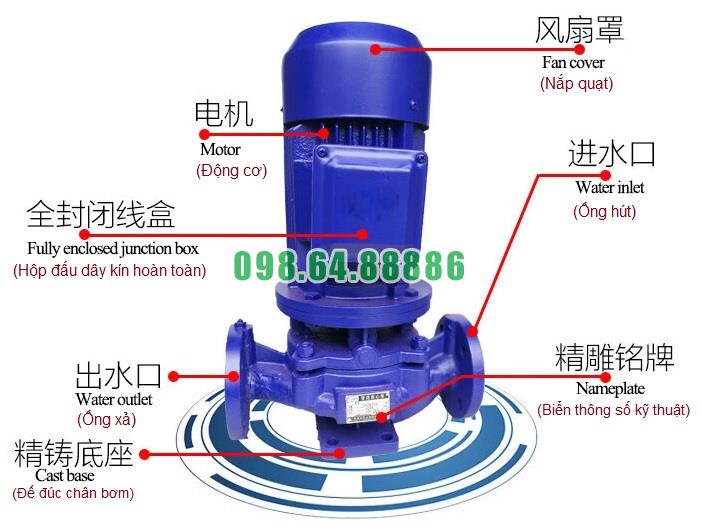

Trên cùng: motor điện, có nắp bảo vệ quạt và hộp đấu điện
Giữa: trục bơm xuyên suốt, gắn liền với cánh bơm ở giữa thân bơm
Dưới cùng: buồng bơm và đầu hút – xả gắn trực tiếp vào đường ống
Cấu trúc bơm lắp thẳng trục đứng model ISG65-160A và IRG65-160A được tối ưu hóa cho hiệu suất cao, dễ vận hành và bảo trì. Việc bố trí đồng trục theo phương thẳng đứng giúp giảm tổn thất truyền động, tăng độ ổn định khi chạy, và rút ngắn thời gian lắp đặt. Với thiết kế hợp lý, khả năng tùy biến cao, hai model này phù hợp với hầu hết các hệ thống cấp nước và tuần hoàn hiện đại
Tại các tòa nhà cao tầng, việc cấp nước sinh hoạt và chữa cháy luôn là một thách thức kỹ thuật do:
Áp lực nước cần đủ lớn để đưa nước lên các tầng trên cùng
Hệ thống hoạt động ổn định, liên tục trong thời gian dài
Tối ưu hóa diện tích lắp đặt trong không gian hạn chế của phòng kỹ thuật
Giải pháp bơm phải vừa đảm bảo áp lực ổn định, hoạt động bền bỉ, vừa dễ vận hành – bảo trì, và tiết kiệm năng lượng.
Model ISG65-160A và IRG65-160A là loại bơm ly tâm lắp thẳng trục đứng, thiết kế đầu hút – đầu xả thẳng hàng giúp dễ lắp đặt theo phương thẳng đứng. Dòng bơm này có lưu lượng và cột áp phù hợp với hệ thống cấp nước cho các tòa nhà cao tầng.
Một số thông số nổi bật:
Lưu lượng: Tùy cấu hình, thường từ 10 – 60 m³/h
Cột áp: Có thể đạt 25 – 45 mét (có thể kết hợp booster tăng áp)
Vật liệu: Gang hoặc inox chống ăn mòn
Động cơ: Điện 3 pha, cấp bảo vệ IP55, làm mát bằng quạt gió ngoài
Bơm ISG65-160A, IRG65-160A có thể được lắp cặp đôi hoặc tổ hợp nhiều bơm theo mô hình bơm chính – bơm phụ, điều khiển theo nhu cầu sử dụng thực tế (bằng biến tần hoặc tủ điện PLC).
Ứng dụng:
Cấp nước sinh hoạt cho các tầng trên cùng
Bơm nước từ bể ngầm lên bồn mái trung gian
Giữ áp ổn định trong giờ cao điểm sử dụng
Trong hệ thống điều hòa trung tâm (chiller), bơm được dùng để tuần hoàn nước lạnh qua các tầng. Bơm lắp đứng giúp tiết kiệm diện tích lắp đặt và vận hành hiệu quả trong không gian hẹp.
Model ISG65-160A, IRG65-160A cũng được dùng như bơm chữa cháy dự phòng do có khả năng hoạt động liên tục, tạo áp ổn định và dễ kết nối với đường ống PCCC theo tiêu chuẩn.
Bơm lắp thẳng trục đứng giúp tận dụng chiều cao phòng kỹ thuật, không chiếm nhiều diện tích sàn như bơm ngang truyền thống.
Cổng hút và xả thẳng hàng giúp thuận tiện lắp đặt theo tuyến ống thẳng đứng, giảm tổn thất áp lực và rút ngắn chiều dài đường ống.
Cấu trúc đồng tâm giúp bơm vận hành êm ái, giảm độ rung, phù hợp với kết cấu công trình cao tầng yêu cầu độ an toàn cao.
Khi kết hợp với biến tần, bơm có thể điều chỉnh lưu lượng theo nhu cầu thực tế từng thời điểm trong ngày, giảm điện năng tiêu thụ đáng kể.
Nên thiết kế thêm bồn trung gian để chia tải áp lực giữa các tầng
Lắp van một chiều, van an toàn, cảm biến áp suất để đảm bảo hệ thống vận hành ổn định
Cần có hệ thống điều khiển tự động để chuyển đổi giữa các bơm khi có sự cố
Lập kế hoạch bảo trì định kỳ, thay phớt, kiểm tra vòng bi, vệ sinh đường ống
Bơm lắp thẳng trục đứng ISG65-160A và IRG65-160A là giải pháp hiệu quả cho hệ thống cấp nước tòa nhà cao tầng. Với thiết kế nhỏ gọn, hiệu suất cao và khả năng kết hợp linh hoạt trong các hệ thống phức tạp, dòng bơm này giúp đảm bảo áp lực nước ổn định, vận hành an toàn, và tối ưu chi phí dài hạn cho chủ đầu tư.
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg65160a-luu-luong-65-ls-day-cao-28m.html

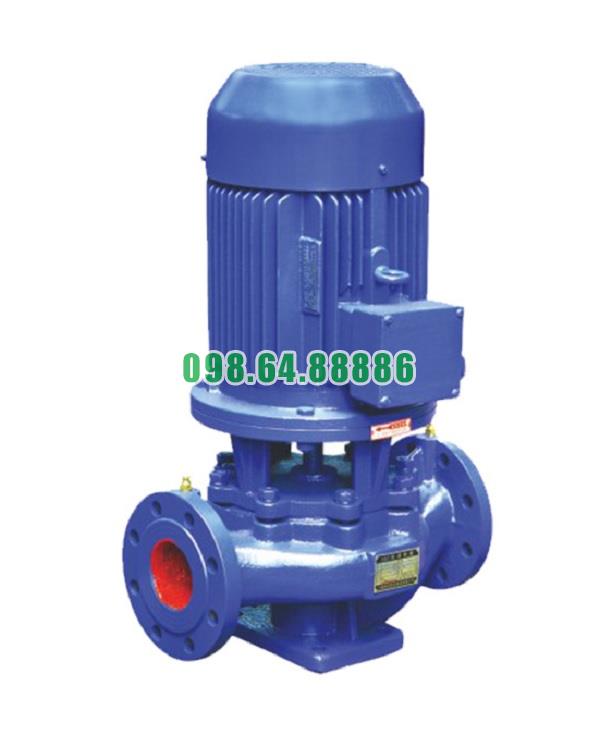

Bơm lắp thẳng trục đứng, bơm tăng áp, bơm lùa ISG65-160A, IRG65-160A 4kw, 23.4 m3/h
8.640.000 VND
